Abaqus單位最全面的指導-培訓內容

2017-06-14 by:CAE仿真在線來源:互聯網

本文解決你所有關于abaqus的單位及其相關疑問:

首先、abaqus的單位是你自己根據單位制進行管理的,只要保持統一即可,單位制最常用的有SI國際單位制,即mkn,不同單位制請見文后附錄

其次、許多人說非常討厭abaqus的這種做法,給人留下了很多隱患,在這個所謂統一單位制下,仍然有許多不明不白的問題。

包括:

1、導入的外部模型文件的尺寸究竟是什么單位?

2、復合單位怎么處理?

下面來回答這兩個問題,完全打消你對abaqus單位問題的疑慮。

首先,對于自己在abaqus內部創建的模型尺寸自己是心中有數的,比如你輸入了長度是20,那么單位看你自己心中方案所采用單位制,如果是SI制,則肯定是20M,如果是us-inch單位,則是20英寸

這個就是abaqus的所謂單位制。

對于導入的模型的單位,一般跟你制作的3d模型時候用的單位是一樣的,有一些格式在導入abaqus的時候就會讓你選擇單位,如果沒有,那么最保險的辦法是,導入進來后,使用abaqus工具query一下某條邊,是否是

正常的單位,如期望為20厘米的,在你的SI單位制中,如果測出來是20,則表示是20米了,說明單位錯了,你必須回到cad軟件那里重新修改單位,然后再重新導出。

(query tool使用方法:在abaqus中,點擊菜單欄的 tools,然后Query,然后是distance,再選擇模型兩端的節點,就可以測量模型的距離了)

圖:abaqus里面通過tool query來策略長度

上圖中選取兩個點后,在控制臺就會輸出如下格式的信息:說明兩點之間的長度是100.E-03,由于我采用的是SI制,所以這個肯定是0.1m,與我采用的SI單位是一致的,也與我的設計是一致的。

Point 1: 60.E-03, 20.E-03, 100.E-03 Point 2: 60.E-03, 20.E-03, 0.
Distance: 100.E-03 Components: 0., 0., -100.E-03

對于第二個問題,復合單位怎么辦?

單位制規定的都是基本單位,基本單位的組合構成了復合單位,這個你還是要在你所選取的單位內來自己確定,比如在SI制下體積單位是m3,加速度是m/s2,壓強是n/m2等等

認定一種單位制之后,務必該項目中統一全部采用,絕對不要游走于不同單位制之中,要全部一致,不能有任何地方搞特殊,一旦特殊就錯了!

附錄:

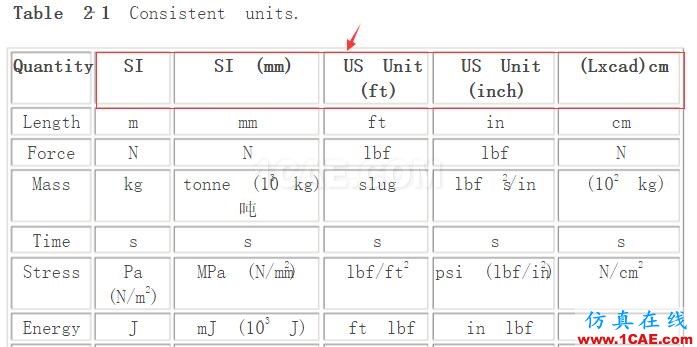

國際單位制SI基本單位,其他全部是復合單位

作者:仿真在線(1cae.com)——abaqus單位

轉載請務必著名出處,并保留鏈接
