搜索Abaqus中使用connector單元定義螺栓預緊力
2017-12-14 by:CAE仿真在線 來源:互聯網
螺栓連接,常用的方法有實體螺栓連接和簡化螺栓連接。由于實體螺栓連接需要定義接觸,且網格劃分比較麻煩,在不關注螺栓本身的結構響應時,可以采用簡化螺栓連接。在Abaqus中,可以使用Bolt load定義實體螺栓預緊力,本文主要介紹connector單元簡化實體螺栓,并使用connector force定義螺栓預緊力。
一) 模型的描述
模型由兩個開孔的板組成,如圖1-1所示,間距200,每個板長1000,寬1000,開孔半徑100。材料的彈性模量2.06e5Mpa,泊松比0.3,板厚6。

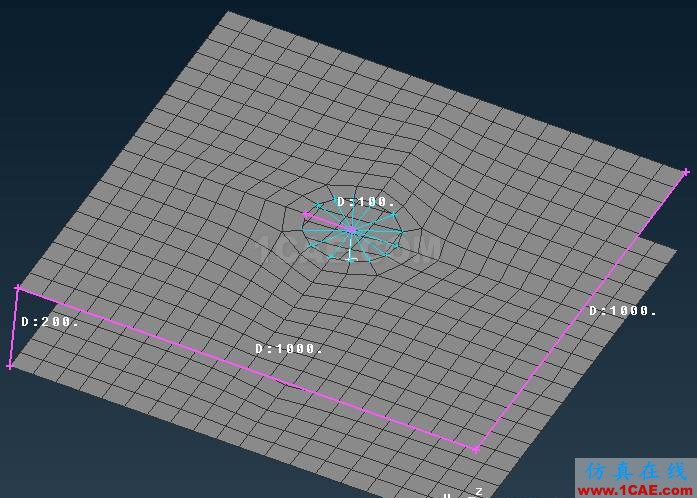

圖1-1 模型示意圖
二) Connector單元的定義
將Abaqus切換到Interaction模塊,利用connector builder創建Connector單元。在創建Connector單元前,需要首先創建兩個基準點(或者參考點),用于生成Connector的特征線。

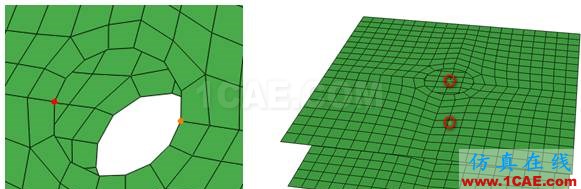

1)創建生成兩個基準點。根據兩個點的中點創建基準點,如圖2-1所示。
圖2-1 創建兩個基準點
2)利用Connector Builder工具創建connector單元
首先,單擊Connector Builder工具,根據提示選擇剛剛創建的兩個基準點,會彈出,如圖2-2所示的窗口。然后,定義Connector單元的截面,如圖2-3所示。單擊確定后,Abaqus會自動創建一個X方向與特征線平行的局部坐標系,該局部坐標系在結果輸出的時候?qū)?huì)用到。

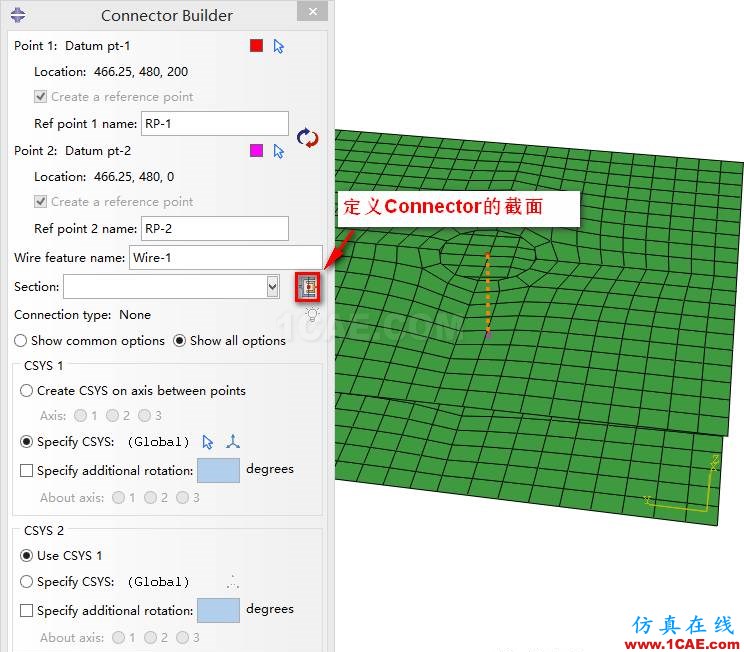

圖2-2Connector Builder工具

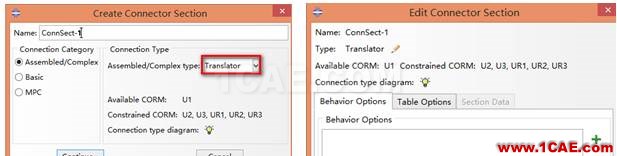

圖2-3 創建Connector截面
三) 創建邊界和螺栓與板之間的關系

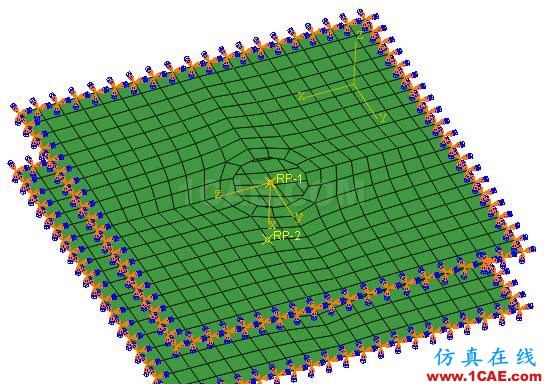

1)板四周固支約束,如圖3-1所示。
圖3-1 板四周固支約束
2)螺栓與板之間Coupling連接,如圖3-2所示。

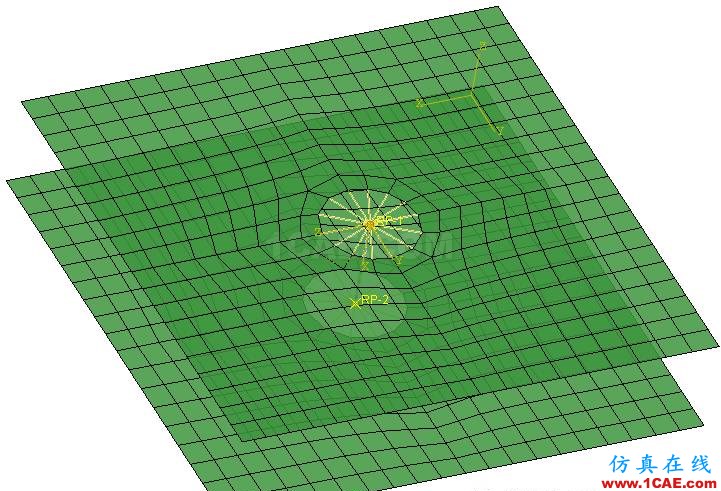

圖3-2 螺栓與板之間建立耦合關系
四) 定義螺栓預緊力
與Bolt load載荷類似,使用Connector force也需要兩個分析步。
在第一個靜力分析步中定義預緊力,預緊力大小為1000N,如圖4-1所示。輸入的預緊力為正值還是負值與connector單元兩端的節點編號有關,但要保證箭頭的方向向內,如圖4-2所示。

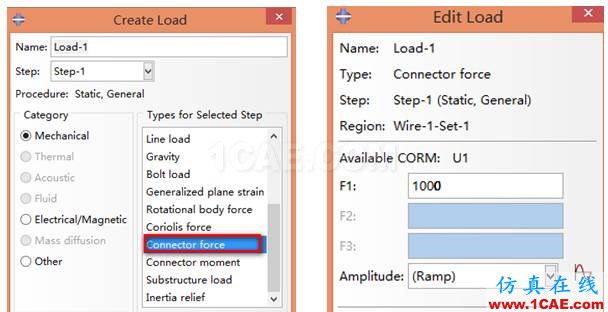

圖4-1 Connector單元定義預緊力
圖4-2 螺栓預緊力方向

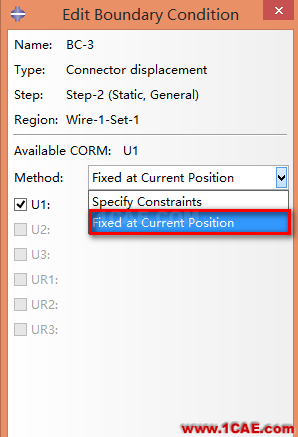

在第二個靜力分析步中,將connector單元的位置固定,如圖4-3所示。
圖4-3 第二個分析步中固定connector單元的長度
五) 結果輸出定義

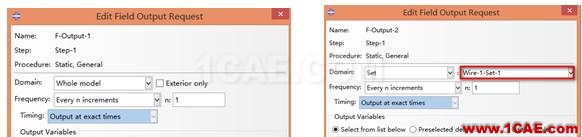

1) 場變量輸出。輸出整個模型的應力(Mises)和位移(U)以及connector單元的合力和彎矩(CTF),如圖5-1所示。
圖5-1 場變量輸出請求

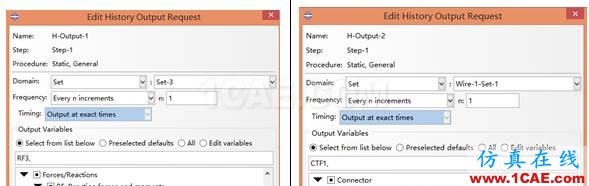

2)歷史變量輸出。輸出上板四周固支節點的支反力RF3(提前創建了一個set集)以及connector單元的軸向力CTF1(按照定義connector單元生成的局部坐標系確定的),如圖5-2所示。
圖5-2 歷史變量輸出
六) 查看結果

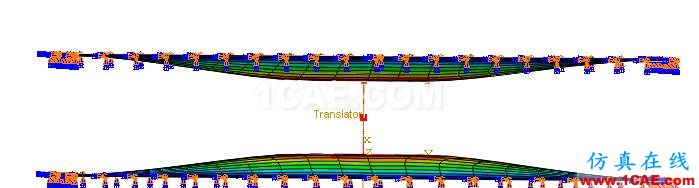

1)位移結果,板向內凹陷,說明預緊力方向與預期的一致(變形放大50倍),如圖6-1所示。
圖6-1 位移變形云圖

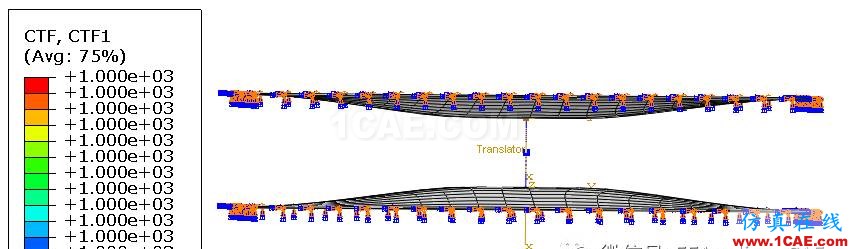

2)Connector單元的軸向力。輸出結果中的軸向力大小和輸入的預緊力大小1000相同,如圖6-2所示。
圖6-2 connector 單元軸向力輸出結果
3)驗證螺栓預緊力和支反力大小一致。

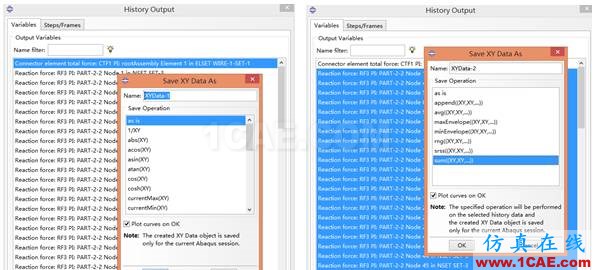

首先,根據歷史輸出分別創建connector單元的CTF1 XY Data和支反力的合力的XY Data,如圖6-3所示。
圖6-3 創建connector單元以及支反力合力的軸向輸出結果

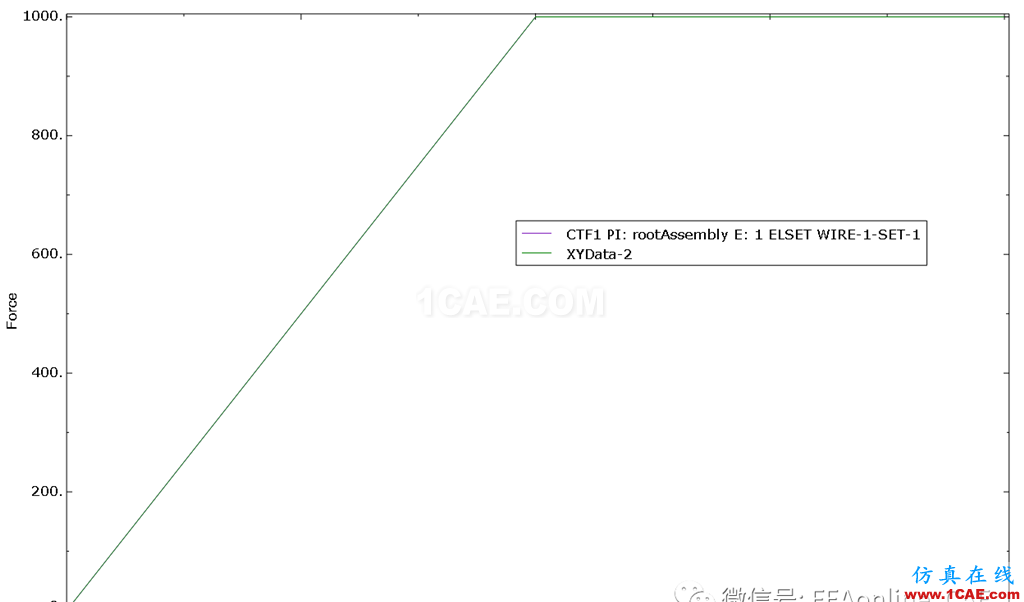

從下圖中可以看出預緊力的大小和支反力的大小變化一致。
