Abaqus/CAE和ANSA作為abaqus求解器的兩款前處理軟件,在功能上各有特色。在ansa中step模塊不僅能把一個問題的分析過程轉化為幾個連續的分析步來完成,并能在不同的分析步內直接設定載荷和邊界條件。而這些在Abaqus/CAE中要通過step 和load 模塊來完成。顯然這成了ansa在前處理上的一個特色。
本文主要總結下如何在ansa中為abaqus求解文件建立分析步、以及設置分析步參數、設置場變量和歷史變量的輸出請求、同一邊界條件在不同分析步之間的轉換。

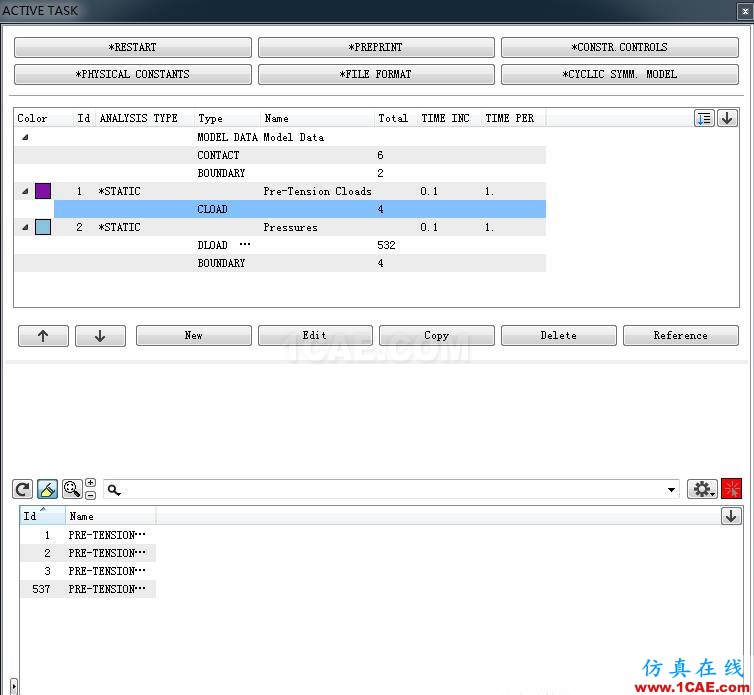

圖 1 step 數據管理界面
如圖 1所示,每一個step有一個獨特的ID號和color。每個分析步下的載荷和邊界條件在模型中顯示為step 的color,前提是以PID形式顯示?？梢允褂肗EW來新建一個分析步,也可以使用copy來復制一個已經存在的分析步。可以使用delete刪除一個分析步,并選擇是否刪除其分析步內的載荷和邊界條件。也可以使用reference來查看分析步內的內容。亦可以使用edit來編輯一個已經定義好的分析步。還可以使用紅色圈內的箭頭來給分析步排序。Model DATA內的數據為初始分析步的內容。也可是使用紅色方框內的按鈕來為選定的分析步設定重啟動請求,打印輸出文件,約束控制,物理常量,文件格式,循環對稱模型設定等。

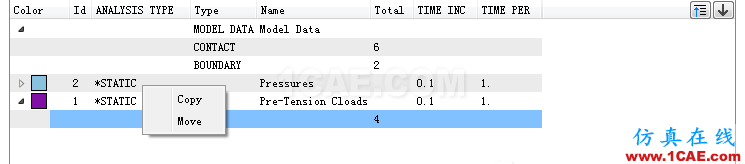

圖 2不同分析步之間數據的轉化
如圖 2所示,可以通過鼠標拖動的方式實現不同分析步之間數據的復制和移動。亦可以通過鼠標拖動的方式來完成分析步之間的排序。

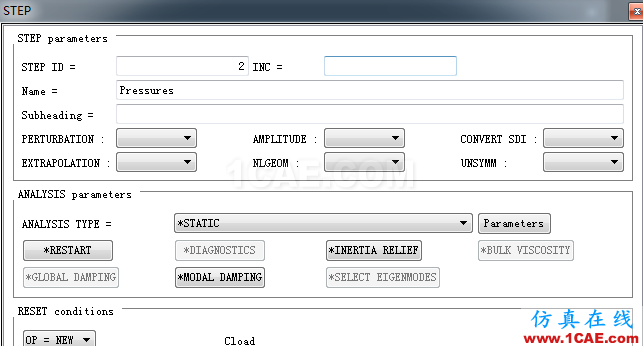

圖 3分析步設置界面
如圖 3所示為一個分析步的參數設置界面,在這里可以設置分析步編號,分析步的增量步數,分析步的名字和分析步的描述,設定是否為線性攝動,載荷幅值,允許的嚴重不連續迭代數,增量步之間的載荷插值方式,幾何非線性,矩陣存儲是否對稱等。設置分析步的類型,分析步的步長,還可以設定重啟動請求,分析過程中輸出數據診斷,慣性釋放,體積粘性參數,全局阻尼,模態阻尼,還可以選擇參與陣型疊加的模態。Open=new,用來控制某種類型的邊界條件是否延續到后續的分析步中。
在本文中上一分析步中的cload類型的載荷不會延續到本分析步及以后續的分析步中。也可以針對某一個分析步使用show only active loads來觀察該分析中的邊界條件。如圖 4所示,在step-1中包含初始分析步中6對接觸、2個位移邊界、還有本分析步的4個集中載荷。如圖 5所示,在step-2中包含初始分析步中6對接觸、2個位移邊界,還有本分析步的532個分布載荷及4個位移邊界條件。由于在step-2中使用了open=new(cload),故第一步中的載荷沒有延續到下一個分析步。字面意思就是在這個分析步中定義的CLOAD是new的,是有效的,之前的都是old的,是無效的。

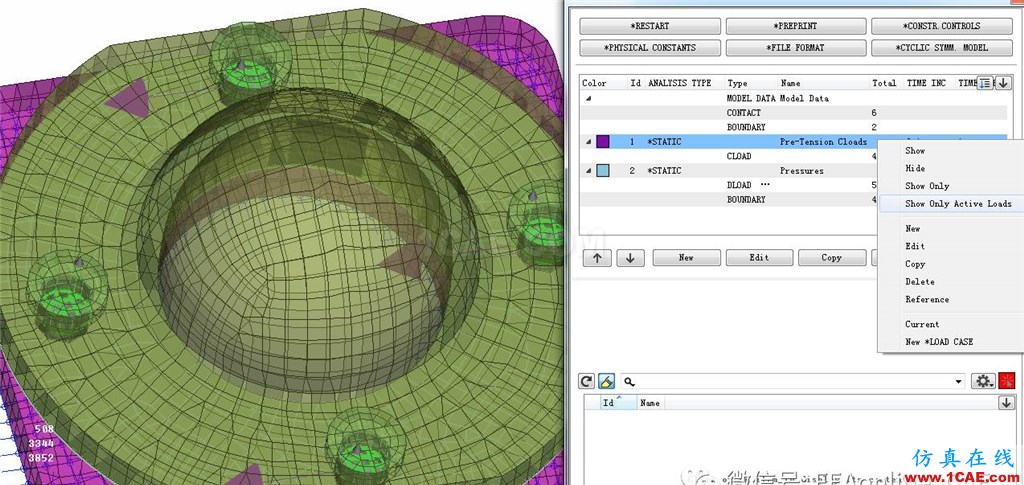

圖 4 step-1中的邊界條件

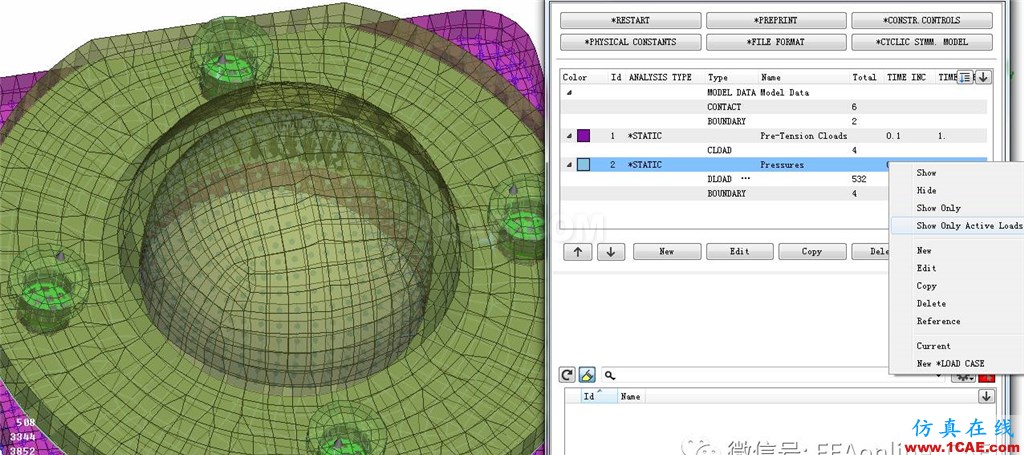

圖 5 step-2中的邊界條件
圖 6接觸力的輸出設置

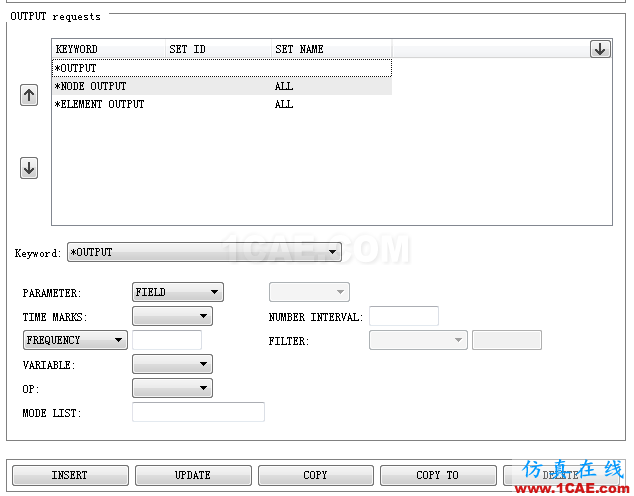

圖 7場輸出和歷史變量輸出設置界面
如圖 7所示,如果不做任何的設定,則按照默認變量輸出。如果要設定變量輸可以使用關鍵字來進行設定。首先在Key word中選擇要控制的輸出選項。首先選擇*OUT PUT ,再在PARAMETER中選定field,并點擊insert,宣告下面要設定場變量輸出請求。如果選擇history,并點擊insert,宣告下面要設定歷史變量輸出請求。然后選擇是節點變量輸出還是單元變量輸出或是接觸變量輸出,并選定輸出區域(集合編號或面編號),及相應的輸出變量,并點擊insert完成設定。如圖 6所示為接觸力輸出設置。也可以選中設定好的Keyword,修改已經設定好的輸出區域和相應的輸出變量,并點擊UPDATE完成內容的更新和修改。
Abaqus/CAE和ansa在輸出求解文件時,輸出的關鍵字有一定的差異。如果在ansa中對一個關鍵字設置不太熟悉時,可以借用abaqus中關鍵字的定義方法。也即是一個求解文件的輸出可以一部分在ansa中完成,一部分在abaqus中完成,充分利用兩個前處理器的優勢。
