橋梁的檢測方法詳細講解

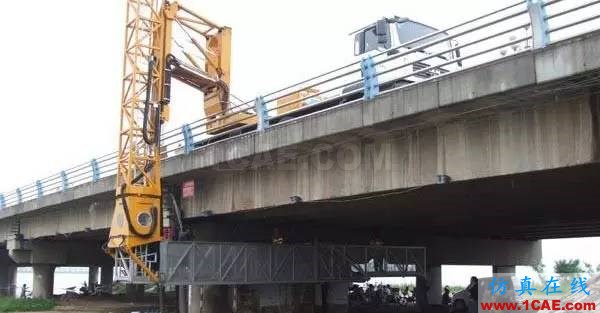

外觀檢查包括橋梁總體性與局部構造幾何尺寸的量測、結構病害的檢查與量測等,不同橋型在檢查方面各有側重點。一般來說,從總體上可將橋梁分為三部分:

1. 上部結構,在梁式橋中主要指主梁;

2. 下部結構,一般包括基礎與承臺、拱圈拱頂裂縫、墩的位移、樁以及橋臺等;

3. 附屬結構一般應著重檢查橋面鋪裝、伸縮縫、 欄桿等, 其它的還有梁橋部分檢查端部的斜裂縫與跨中部位的裂縫、撓度等檢查要點。對于鋼筋混凝土橋梁類型,主要是檢測鋼筋(保護層厚度、銹蝕狀況測試)與混凝土 (碳化深度、強度等級與耐久性有關的含堿量和氯離子含量);對于材料檢測類型,則主要是檢查橋梁結構材料的無損或微損檢測,這也是當前的重點研究領域;結 構資料則主要是掌握橋梁的原施工工藝、結構設計以及橋梁的結構維修養護歷史等過程,從而根據相關規范作為標準分析橋梁質量狀況。此外,為了提高檢查效率, 可采購用于橋面檢測的先進高新技術儀器,如激光雷達,就是用來測量整橋;雙頻帶紅外線自動溫度成像系統,可用來檢測橋面;探地雷達成像系統,可用來檢測橋面板等。

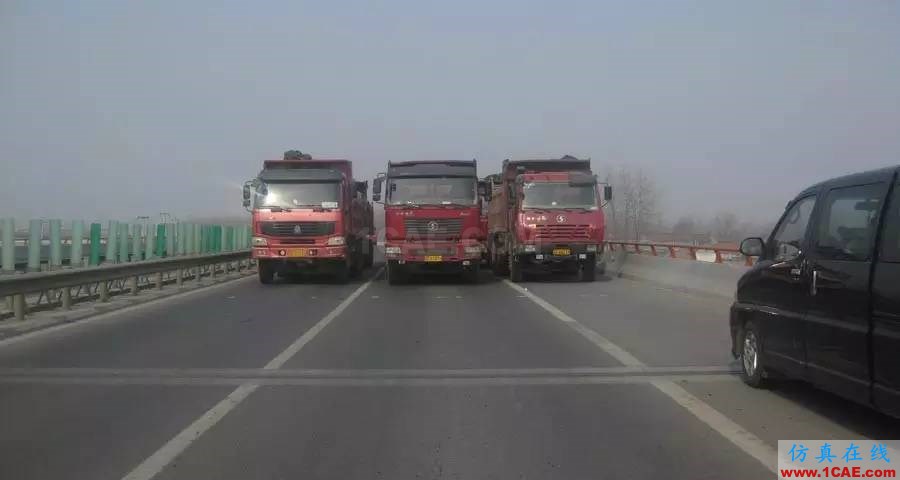

1. 橋梁的靜載試驗首先要針對橋梁的豎向撓度、側向撓度以及扭轉變形三個方面進行重點檢測。而且在對橋梁結構中應該保證相應跨度內檢測時至少要對三個檢測點進行相應檢測,并且要按照規范要求求出最大撓度值、變形值以及支座的相對下沉值。另外,試驗時采用的計算理論通過長期的觀測進行有效的驗證關鍵是針對橋梁控制截面的內力檢測,并且還要對撓度縱向和橫向影響線進行計算和實際檢測。

2. 要對控制截面的應力分析時得出的數據進行記錄,同時總結出最大值和橋梁發生的偏載特性。而且沿著截面的高度的方向至少要設置5 個檢測點,其中包括上邊緣、下邊緣和截面特殊位置檢測。在有些特殊情況下還應該進行支點、橫隔板的剪應力和主應力進行檢測。

3. 要對支座的伸縮量和轉角改變程度、支座的沉降量以及墩頂相對位移進行檢測。

4. 要認真仔細的找出運營橋梁的表面是否有裂縫出現,如果通過檢測發現有初始裂縫出現就要記錄試驗所施加的加荷載,并且對于裂縫出現的位置、裂縫發展的方向、長度、寬度以及卸載后裂縫發生閉合情況等相關資料要保證全部詳細記錄。如果尚未加到預計最大試驗荷載時橋梁的控制截面發生的形變位移、應力或者是裂縫擴展的寬度就已經達到或者是超出了初期設計的荷載標準,此時就應該停止加載而且還要對裂縫仔細觀察撤載后裂縫的擴展和恢復情況和殘余變形的影響等。如果是特殊結構的橋梁,在對其進行靜載試驗時要觀察索力和塔的變位的變化,同時要對支座進行測定。

指通過對橋梁本身施加一定的附加振動力,使得橋梁產生共振,并對橋梁回饋的振動信號進行檢測和記錄,進而得出相應的檢測橋梁的結構頻率,了解橋梁的基本結構情況和工作水平和狀態。動載試驗是最基礎的動力檢測方法,它以應用振動理論和試驗為基礎,對橋梁運營時的震動問題進行檢測的主要方法。主要包括橋梁動力特性檢測、動載響應的試驗等。

1. 矩陣型法,利用矩陣型法進行相關檢測是發展最早也是最成熟的方法,它常常用于修正計算模型的整個矩陣,精度比較高,執行操作相對容易。這種方法的主要缺點在于所修正模型的物理意義并不是非常明確,這往往會喪失原有限元模型的帶狀性特點,因此,需要輔助其它的修正方法進行修正。

2. 子矩陣修正法,通過對需要修正的矩陣定義相關的修正系數以及對宇矩陣修正系數的調整可以修正橋梁的結構剛度,這種方法的最大優勢在于修正后的剛度矩陣仍然與原矩陣保持對稱性與稀疏性。

3. 靈敏度法,運用靈敏度法,檢測人員可以修正結構參數,并且通過設計參數以及彈性模量的截面面積等可以實現對有限元模型的修改。第四,指紋分析方法, 就是在橋梁檢測中,尋找與其結構動力特性有關的動力指紋,并且通過相應指紋的變化情況來判斷橋梁結構的真實狀況。在線監測中,最易獲得的模態參數是頻率, 而且所獲得的參數的精度非常高。因此,檢測人員可以通過監測頻率的變化這種方式來識別結構破損情況,這種方式操作起來也是比較簡單的。此外,振型也可以適用于橋梁結構破損情況的發現與識別,雖然運用振型進行測試的精度低于頻率,但是振型可以包含更多的檢測信息。大量的檢測模型以及實踐實驗表明,由于橋梁結構損傷導致的固有頻率的變化非常小,但是振型形式變化卻十分明顯,一般損傷導致的結構自振頻率的變化一般在5% 以內。有一些研究人員采用模糊理論與指紋分析結合的方式進行檢測,這種方式的可靠度建立在規范的理論框架基礎之上,對不同種類橋梁的使用性能以及專家評估 數據的科學性要求較高

當前,國外方面已經展開結合橋梁管理系統與量化的無損檢測方法的研究,即通過用強迫振動響應法定量檢測技術,用激光振動計測量斜拉索索力,評估橋梁下部結構。我國一直倡導引進國外先進技術,本文就其主要技術概括:

1. 先進的疲勞裂紋探測和評估系統,涉及橋梁裂紋的無線應變測量系統、無源疲勞荷載測量設備、便攜式聲發射系統、新型超聲波以及電磁聲發射傳感器等,目前在此基礎上一種具有產生(信號)并探測不同受力模式下的疲勞裂紋的寬帶 E 探測器;

2. 先進的銹蝕探測技術,如探測先張法壓漿空隙、磁漏探測技術的埋入式銹蝕微傳感器;

3. 先進的橋面板檢測系統,如雙帶遠紅外熱成像系統;

4. 擁有先進的橋梁測試和健康監測系統,如測量橋梁超載的鋼傳感器
