對Midas中螺旋箍筋約束混凝土Mander模型的質疑

2016-12-13  by:CAE仿真在線  來源:互聯網

最近發現Midas Civil中螺旋箍筋約束混凝土Mander模型的計算可能有誤,截至該軟件的V7.9.0版仍未做更改。此錯誤出現在約束核心砼有效面積Ae的計算公式,如下圖的Circular Spirals

而Mander原論文中關于螺旋箍筋約束核心砼有效面積Ae的計算公式推導如下:

,

,

可得到:

該錯誤可通過原文中試驗與計算數據驗證,原文中的試驗對象為如下圓柱截面,

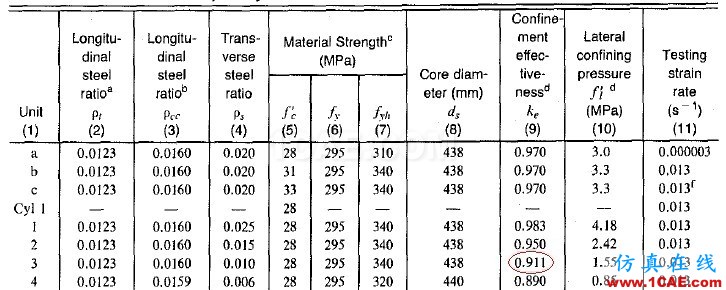

其ke值為0.911,如下表所示:

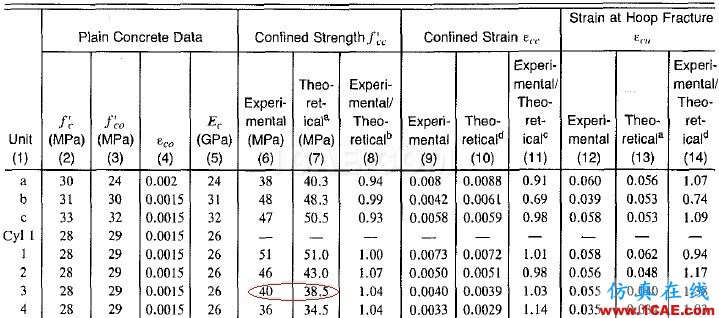

約束砼的峰值應力試驗值為40MPa,計算值為38.5MPa,如下表所示:

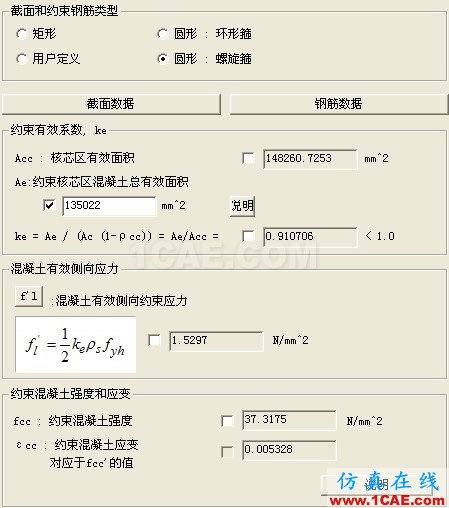

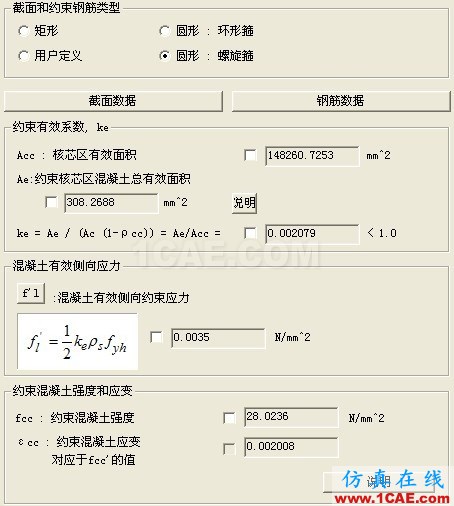

而Midas的默認計算結果如下圖所示,有效約束系數ke和峰值應力fcc均與原文相距甚遠,

注:以上出現的原文圖表參見 Mander and Priestley, Observed stress-strain behavior of confined concrete, 1988
