相信在用橋博做了橋梁計算之后,再用midas計算,剛開始會遇到一個很普遍的問題。那就是:midas里面的荷載組合跟橋博是如何對應的?

說實話,對于初學者來說,midas的前處理(建模階段)相對來說還算比較容易的,但是后處理(結果分析)階段跟橋博相比就顯的有些無從下手了。畢竟兩個計算軟件是不同的國家開發的。

橋博作為我們國內最優秀的橋梁專業類的計算軟件,比較符合我們中國人的習慣,而且做起直線橋、一般的桿系橋很快捷。而midas這個韓國人開發的軟件,里面多多少少總有些地方我們不是很習慣。這兩個軟件都是很好的軟件,對我們的橋梁設計提供了很大的幫助,當然同時也存在很大的不同,各有千秋。

下面我就荷載組合這個問題來說明一下他們的區別與聯系。

橋博荷載組合

a.橋博里面常用的荷載組合有:
1. 承載能力極限狀態組合Ⅰ:基本組合
2. 正常使用極限狀態組合Ⅰ:長期效應組合
3. 正常使用極限狀態組合Ⅱ:短期效應組合
4. 正常使用極限狀態組合Ⅲ:標準值組合

  相應荷載組合的基本定義可以查看規范JTG D60-2004第4.1.6條~第4.1.7條的相關規定。

b.橋博里面荷載組合的應用:

1、鋼筋混凝土構件設計:

承載能力極限狀態強度驗算:查看承載能力極限狀態荷載組合I強度驗算結果;
正常使用極限狀態裂縫寬度驗算:查看正常使用極限狀態荷載組合II裂縫驗算結果;
構件的各種應力可供參考,建議用戶對鋼筋混凝土構件的壓應力應有所控制;

2、預應力混凝土構件設計:

承載能力極限狀態強度驗算:查看承載能力極限狀態荷載組合I強度驗算結果;
正常使用極限狀態應力驗算:
- 法向壓應力:查看正常使用極限狀態荷載組合III應力驗算結果;(最大壓應力驗算結果)
- 法向拉應力(抗裂性):
  - 全預應力構件:查看正常使用極限狀態荷載組合II應力驗算結果;(最大拉應力驗算結果)
  - 部分預應力A類構件:
    - 長期效應組合:查看正常使用極限狀態荷載組合I應力驗算結果;(最大拉應力驗算結果)
    - 短期效應組合:查看正常使用極限狀態荷載組合II應力驗算結果;(最大拉應力驗算結果)
- 主壓應力:查看正常使用極限狀態荷載組合III應力驗算結果;(最大主壓應力驗算結果)
- 主拉應力:查看正常使用極限狀態荷載組合II應力驗算結果;(最大主拉應力驗算結果)
- 簡單記憶如下:
  - 組合III:最大法向壓應力、最大主壓應力需要滿足;
  - 組合I、II:最大法向拉應力、主拉應力需要滿足。

Midas荷載組合

Midas里的荷載組合一般是根據施工階段分析添加的荷載軟件自動組合的。下面以一個4×30(滿堂支架)施工的模型為例說明。

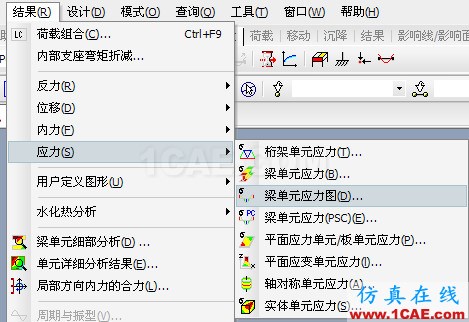

用midas打開本模型,然后點midas上菜單上的:結果—荷載組合。如圖:

Midas和橋博的組合對應關系ansys培訓課程圖片1

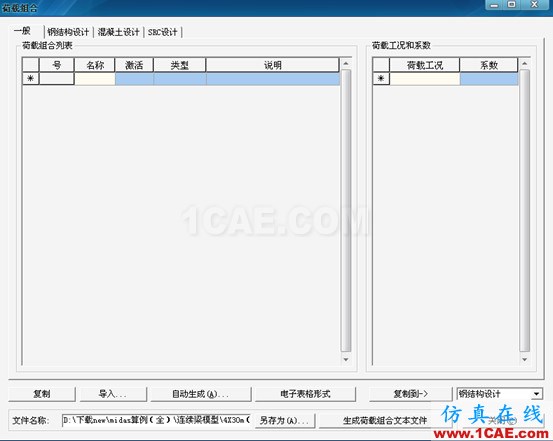

會顯示如圖界面:

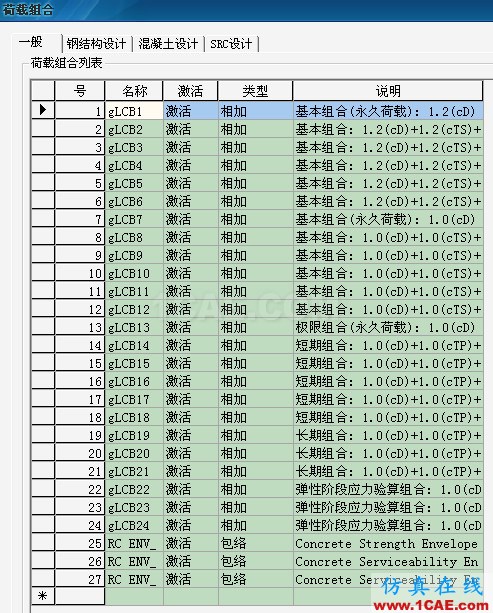

Midas和橋博的組合對應關系ansys結果圖片2

midas提供了4種生成荷載組合的選擇:一般、鋼結構設計、混凝土設計、SRC設計。我們需要根據所設計的構件類型選擇相應選項。對于我們常做的預應力混凝土橋,我比較習慣選擇"一般"生成的方法。

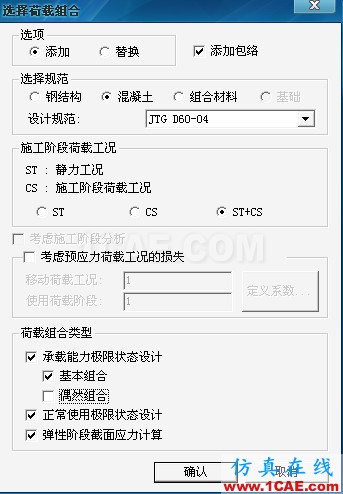

然后點"自動生成"機會出現如圖的選擇窗口:
