具體問題:

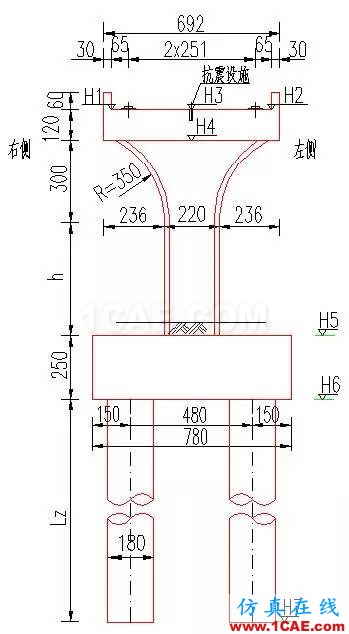

本橋?yàn)槟掣咚俾仿?lián)絡線匝道橋中的一聯,橋梁全寬10.5m。本聯上部結構采用(38+33.5+37.5)m 鋼混組合連續梁,下部結構橋墩為柱式,基礎為承臺接灌注樁;橋臺為肋板式,基礎為承臺接灌注樁。

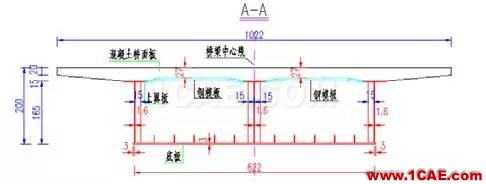

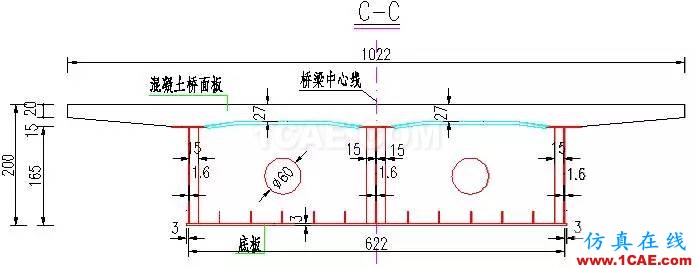

主梁為單箱雙室,梁高2m寬10.22m,預制高1.65m,鋼箱底板厚30mm,上翼板厚25mm,腹板厚16mm,鋼材均采用Q345,分4 段預制后現場采用高強螺栓拼接。鋼箱頂部混凝土橋面板厚0.27m,采用C50 無收縮混凝土現澆。

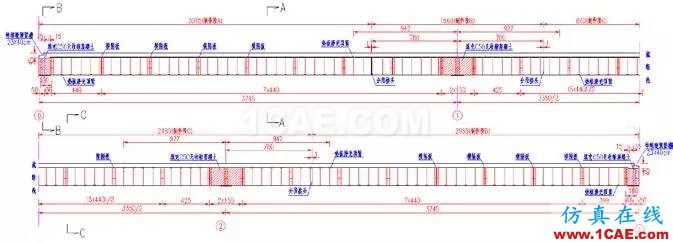

頂板混凝土預應力鋼束采用高強低松弛鋼絞線,管道采用金屬波紋管成型。設計摩阻系數μ=0.25,孔道偏差系數K=0.0015。如下圖1.1 所示:

? 解決方法:

本橋建模過程:

① 單元劃分及SPC導入聯合截面——建立單元節點

圖 1.2 建立單元節點

注意事項:

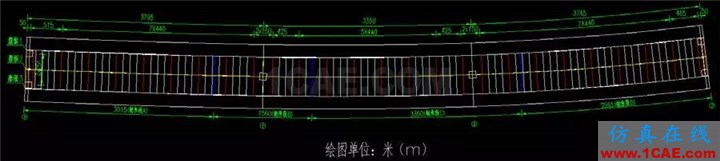

a.曲線橋梁可以通過導入CAD線形的方法建立單元節點。

b.導入技巧:

節點位置:支撐線、截面變化位置、加載荷載位置(隔板、橫梁等)

CAD根據上述內容分層,Civil程序可根據圖層將導入內容分組。

節點最終位置通過連接節點位置得到(Civil程序不能識別圓曲線)

導入CAD圖形的繪制單位應與Civil一致。

可繪制輔助線(支撐線,加載點等)一并或分批導入便于后續操作。

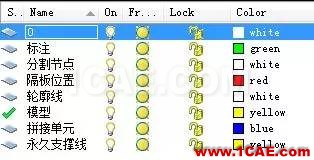

圖 1.3 圖層分組

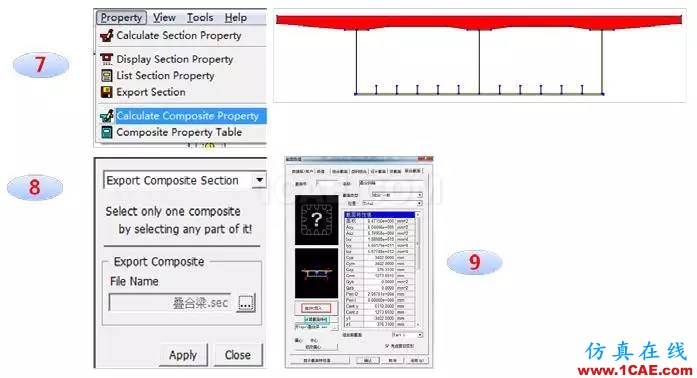

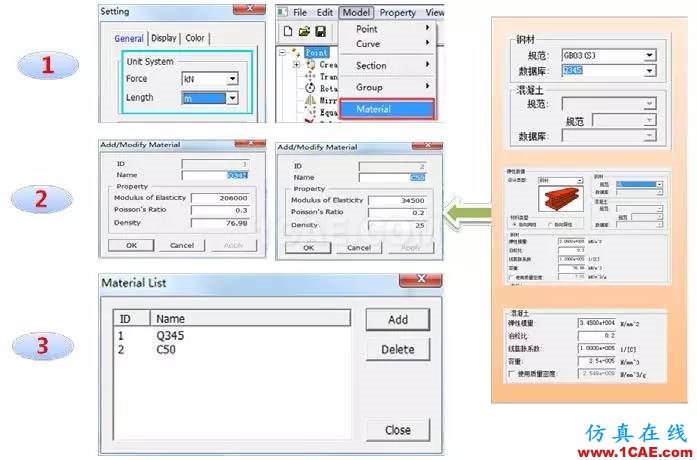

② 單元劃分及SPC導入聯合截面——SPC導入聯合截面

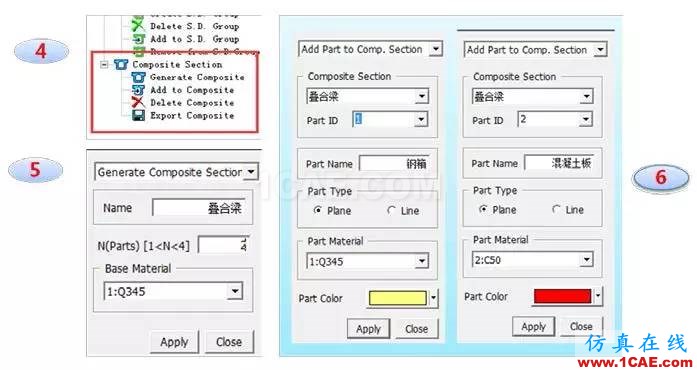

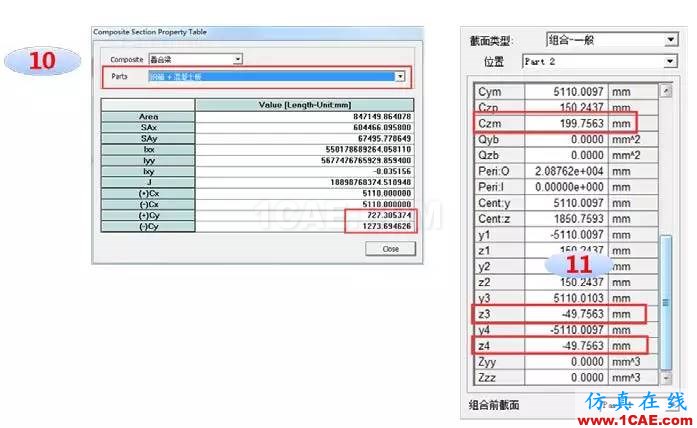

圖 1.4 SPC導入聯合截面

③ 邊界及施工荷載

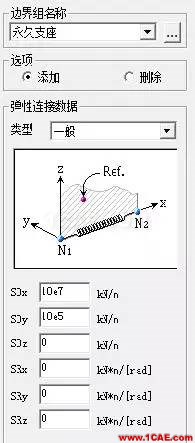

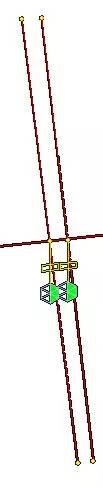

圖 1.5邊界定義

a.邊界定義時的注意事項:

1.永久邊界應根據施工圖設置約束方向(固定支座,單向固定支座,雙向固定支座,一般橡膠支座)。

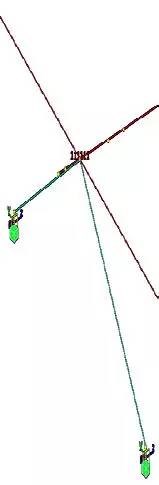

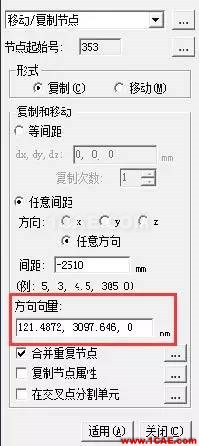

2.復制支座上下節點時,可通過點選輔助單元確定任意復制方向。

3.彈性連接為單元局部坐標,SDx為支座抗壓(拉)剛度。

4.臨時邊界要保證施工階段分段幾何不可變(不是機動體系)。

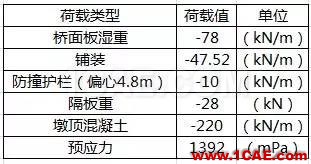

圖 1.6 施工荷載的定義

b.施工荷載定義時的注意事項:

利用輔助單元很容易得到隔板位置,橫梁位置,支撐線位置等等,便于加載。

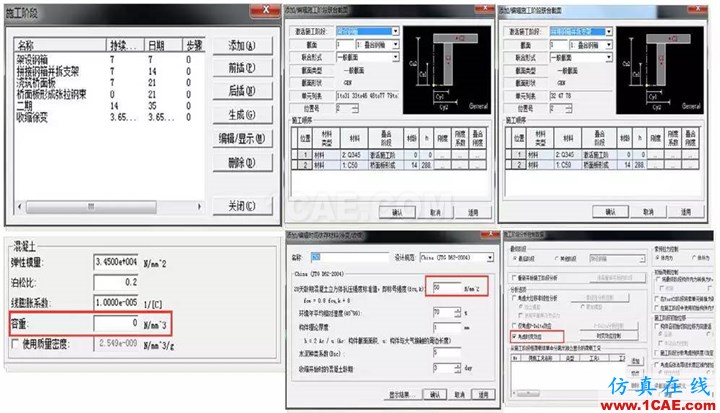

c.施工階段聯合截面定義時的注意事項:

1.施工階段聯合截面設置以截面為對象進行相關的設置。

2.施工階段設置的材料理論厚度齡期的優先級高于定義單元時賦予的值。

3.一般截面類型根據激活施工階段不同程序可以自動識別同樣截面不同的單元。

4.混凝土濕重模擬橋面板形成過程注意將材料的容重改為0。

5.定義收縮徐變函數時注意標號強度為N mm單位體系。

④ 使用階段荷載——溫度

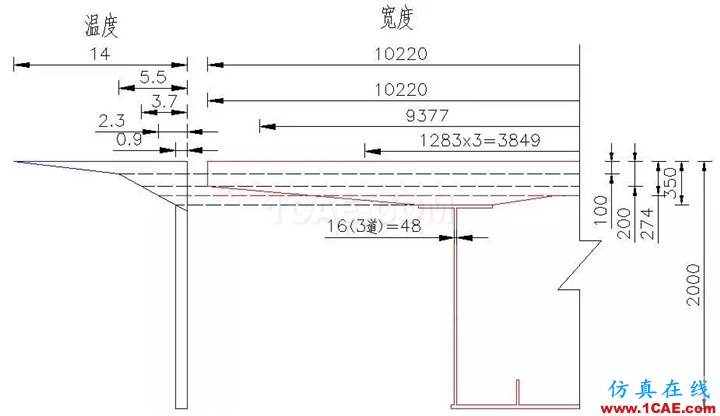

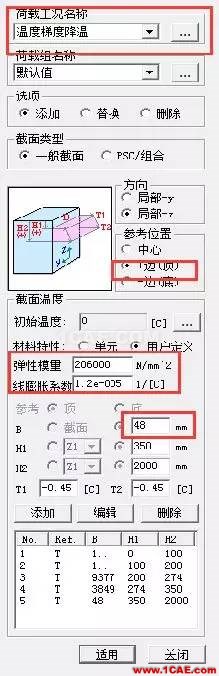

圖 1.9 梁截面溫度的定義

溫度定義時的注意事項:

1.組合截面整體升降溫即使連續梁也有自應力。

2.溫度梯度要綜合考慮截面寬度的變化以及溫度梯度折線的變化。

3. 不同材料應分別輸入其彈性模量及膨脹系數。

4.注意溫度梯度一般輸入的參考位置是頂。

⑤ 使用階段荷載——活載及沉降

鋼-混凝土組合橋梁分析實例

12 / 53

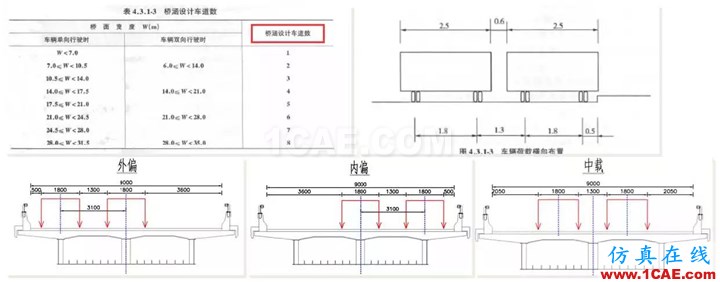

活載定義時的注意事項:

1.車道數量根據規范表4.3.1-3及行車道寬度確定。

2.一般結構考慮內偏外偏及中載計算足以。

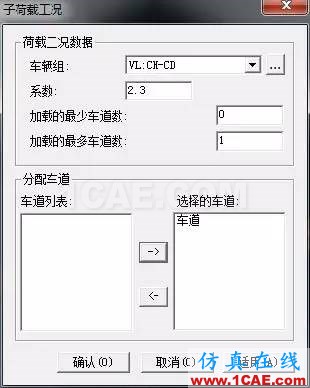

3.直橋可進建立一個車道通過定義荷載工況時輸入比例系數調整為多車道。

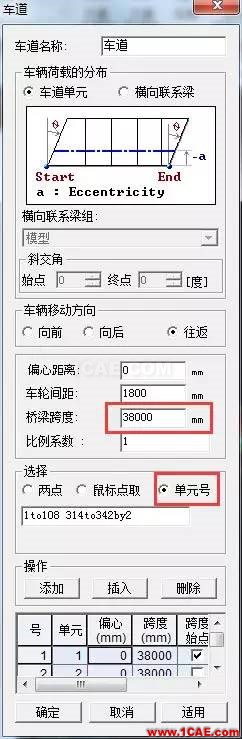

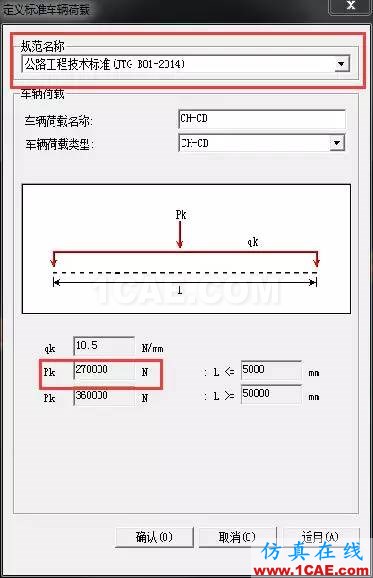

圖 1.11 車道及車輛荷載的定義

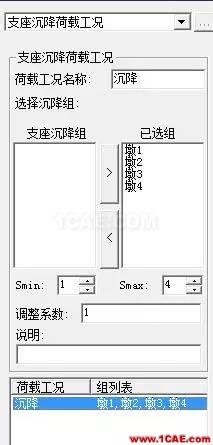

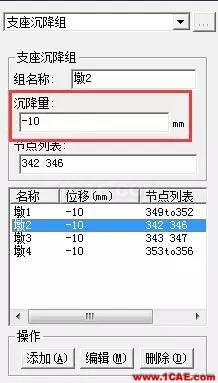

圖 1.12 支座沉降的定義

⑥ 分析控制

定義移動荷載分析控制及特征值分析控制,其操作步驟可參考一般連續梁橋,此處省略。

最后運行查看分析結果。

結論

1.組合結構的最終應力狀態與施工階段相關,通過各階段累加可以得到最終效應,但各階段的截面特性因根據具體的施工工藝確定。

2.混凝土橋面板升降溫可以通過等效荷載法計算。

3.混凝土收縮同樣可以根據等效荷載法計算,但需計算混凝土有效彈性模量。

4.從校核計算結果考慮可以用混凝土降溫模擬收縮效應。

5.Civil程序計算有效剛度下的收縮、徐變效應僅需將混凝土彈性模量修改為有效彈性模量。
