MIDAS CIVIL中預應力鋼束的輸入

2016-11-16 by:CAE仿真在線來源:互聯網

具體步驟如下:

(1)為了后面提取坐標,根據圖紙畫鋼絞線圖于CAD。注意單位,豎平彎關系及曲線半徑,為了后面方便及直觀,最好畫出梁的立面圖。如圖4.1所示。

MIDAS CIVIL中預應力鋼束的輸入 - 詩研 - 詩研DIY

圖4.1 鋼束及梁里面布置圖

(2)轉換鋼絞線中的圓弧部分

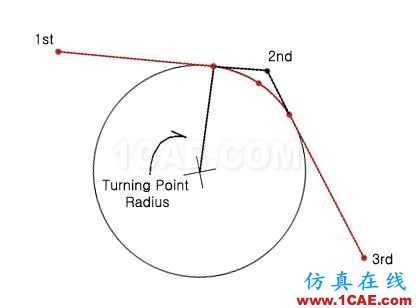

在鋼束形狀輸入過程中圓弧的控制點不是圓弧的兩端點,而是兩直線延長線的交點加圓弧半徑,圖4.2為用戶手冊中的控制點半徑示意圖。

4.2 控制點半徑示意圖

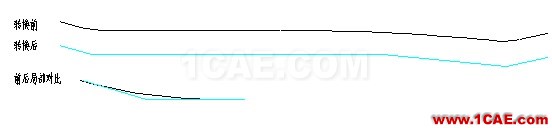

轉換過程如下:①.把圓弧兩端相連的直線延長并相交②刪去弧線,轉換前后如圖4.3所示。

圖4.3 圓弧轉換示意圖

(3)生成多段線:命令pedit→M(多條)→......→合并(J)→......(省略部分為默認即空格)。

(4)提取坐標:工具→宏→加載工程(加載坐標提取工具dvb文件)→Alt+F8(運行宏)→點擊要提取坐標的多段線,選擇原點。這樣可以將導線的坐標輸出到excel表中,程序可自動檢測是否啟動excel,若已打開excel表則直接寫入此表中,否則自動啟動excel,建立新表寫入數據。

注意:①.豎彎鋼束直接選擇梁頂端點作為原點(這與前面偏心“中-上”保持一致);平彎選擇始點為原點,后來根據圖紙平移。鋼束平豎彎始末點的坐標一定要相同,否則輸入時出錯。②.最好在一個獨立的Excel工作表中提取坐標,然后復制到另一個中編號、修改、保存。提取坐標過程中有時會覆蓋前面前面提取的坐標,這使得更有必要復制到另一個工作表。

(5)鋼束輸入

①.鋼束特性值應提前定義好,其名字起n束為好。

②.鋼束的名稱與圖紙對應并結合位置。

③.平豎彎都有的選擇2d,只有豎彎的選擇3d。

④.分配單元相當重要,輸入鋼束所在的所有單元,。當分派分配單元不同時,相同鋼束產生的作用(預應力)也不同。

⑤.注意:

a.輸入坐標默認x從小到大,當粘貼一組x從大到小的坐標時,x自動按從小到大的順序排列,而其他坐標并不隨著變化,從而引起坐標不對應的錯誤,故最好線在Excel中排好順序(從小到大)再復制的Midas中。

b.鋼束輸入后應通過不同的視圖方式檢查是否正確(對稱性等)。

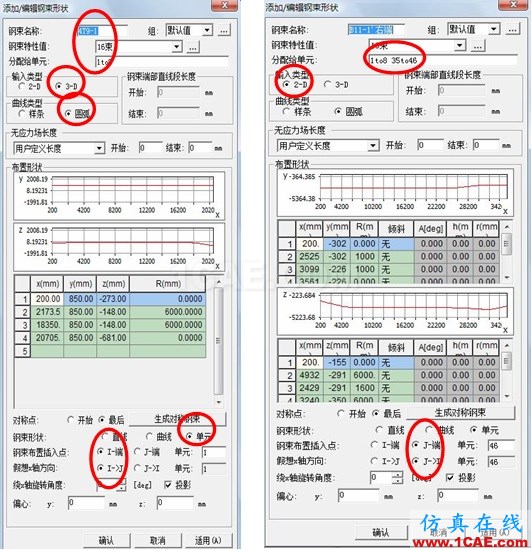

添加或編輯鋼束形狀如圖4.4所示。

(a)只有豎彎鋼束形狀平豎彎鋼束形狀

圖4.4 鋼束形狀輸入

備注1:很高興本貼收到眾多網友的關注,最早因?yàn)椤巴祽小睕]有貼圖,致使很多人沒有明白,今天特來補充四幅圖,以便以后的網友理解。另外,這基本都是幫助手冊上的東西,大家學習的過程中一定要以幫助手冊為準;至于插件,其實很多地方都可以下載的,教程吧當然我自己寫的,很簡單而已。

插件下載:http://ishare.iask.sina.com.cn/f/9812138.html
