如何查看單梁模型的扭轉變形 MIDAS

1具體問題

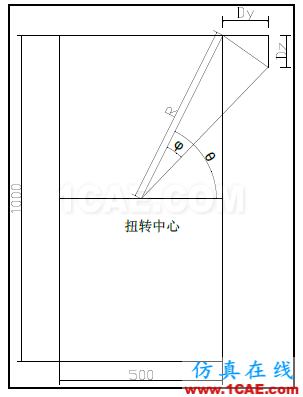

當單元設置偏心后,單元在節點位置產生橫向的位移,為什么?如何查看單梁模型在扭轉作用下,梁端變形值?

圖 4.1 扭轉導致產生橫向變形

解決方法:

在后處理結果查看中,單元內力是按照單元局部坐標中輸出的,而節點位移是按照節點位置給出的,所以在扭轉作用下,如果要查看單梁的扭轉變形,可以定義節點偏心,偏心設置為關心扭轉變形位置。

圖 4.2測試截面參數

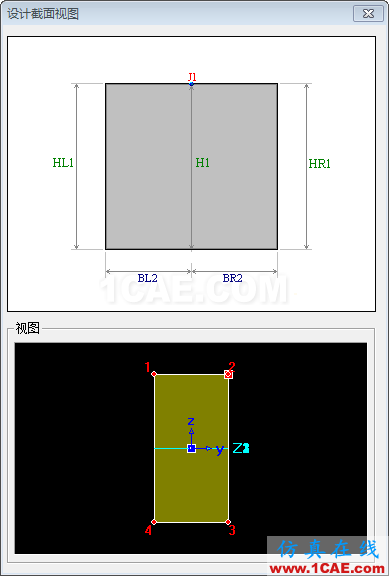

圖 4.3 設置截面偏心(右對齊)

相關知識:

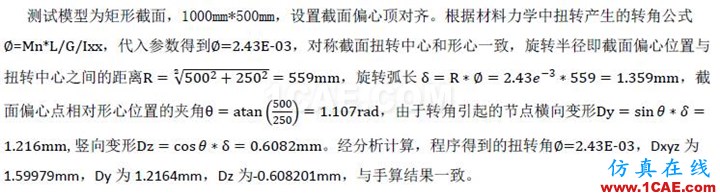

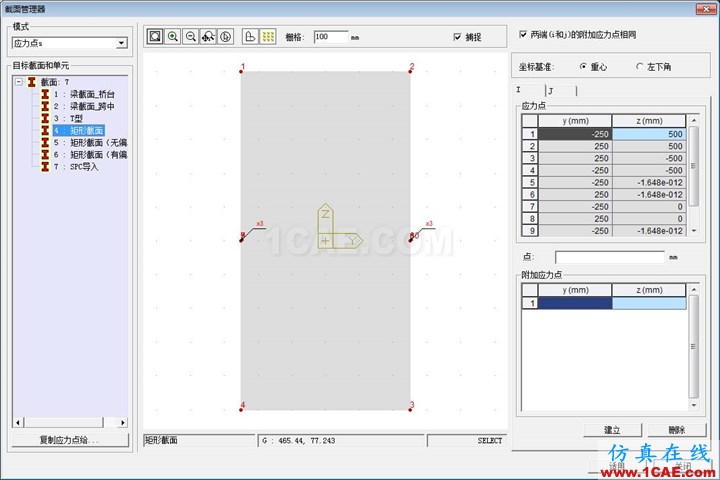

由于扭轉產生的剪應力同樣可以按照上述思路分析,τ = M/Kt,Kt是計算扭轉引起的剪應力系數,開口截面和閉口截面不一樣,關于Kt如何計算可以參考midas Civil分析設計原理,手算得最大應力1629.555kN/m^2,程序計算得到5、6、7、8、9、10應力點的扭轉剪應力均為1630.5kN/m^2,查看截面管理器中應力點位置,發現5、6、7、8、9、10應力點位置重合,計算結果與手算基本一致,而且對于1、2、3、4應力點的應力接近為0.2 N/mm^2,這和材料力學中對于矩形截面剪應力描述一致,腹板中心位置大,兩端小。
