淺談洋水河特大橋掛藍 MIDAS CIVIL 建模

2016-10-29 by:CAE仿真在線來源:互聯網

洋水河特大橋全長890 米,上部結構形式為:2*40T 梁+(122+230+122)預應力連續剛構+8*40T 梁,0#塊高14.5 米長18 米,共26 個節段,其中1~4節段長3.0 米,5~10 節段長3.5 米,11~18 節段長4.0 米,19~26 節段長5.0米,合攏段長2.0 米。使用的掛藍為七分公司2007 年專為茅臺特大橋設計定做的掛藍,設計最大承載力:承載箱梁節段最大重量277 噸,而洋水河特大橋承載箱梁節段最大重量為292.7 噸,該掛藍經多次周轉許多的小配件如移動小車、內外滑梁、吊帶及各類銷子均有損壞或丟失,因洋水河特大橋節段重量超過本掛藍設計承載力,所以采用MIDAS CIVIL 整體建模對各類桿件進行較為精確的受力分析,確保施工過程安全可靠。下面淺談建模的大體步驟及注意事項:

1、熟讀掛藍設計圖紙,弄清各類的桿件幾何尺寸、材質、相對位置、相互之間的連接關系;

2、建立坐標系,本次計算模型以橋縱向?yàn)?nbsp;X軸、橫向?yàn)?nbsp;Y軸、豎向這 Z軸,以主縱梁端部(后錨端)為0,0,0 坐標;

3、建立節點,整個掛藍模型建完后有 131個節點,一次性把所有節點建好難度很大也容易出錯,本人建模從橋梁前進方向右側第一根主縱梁開始進行節點建立,即先繪制節點1(0,0,0),2(0.5,0,0),3(0.5,0,0),4(0.98,0,0),5(6,0,0),6(11.05,0,0),7(11.5,0,0),8(11.5,0,0),9(12.5,0,0),10(6,0,4.297)基本完成單個三角桁架節點建立。

4、建立梁?jiǎn)卧?連接節點 1→3、連接節點 3→6、連接節點 6→8、連接節點8→9、連接節點 5→10;本步驟建立正與否十分關鍵,其中節點 1 與 3、節點 6 與 8 之間的主縱梁設計圖已作截面加強處理、而主縱梁與斜拉板均為16Mn 鋼、立柱為 A3 鋼、斜拉板與主縱梁和立柱均采用鉸接等細節逐一核對。

如下圖:

淺談洋水河特大橋掛藍 MIDAS CIVIL 建模Midas Civil培訓教程圖片1

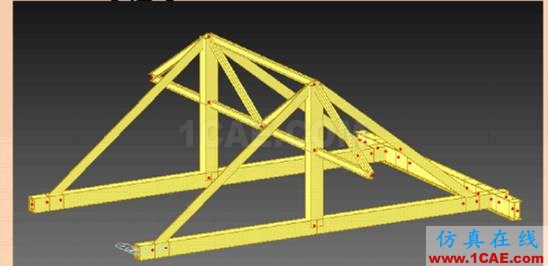

5、通過移動、復制、增加節點等 MIDAS常用節點及單元建立方法,完成左側主桁架及前上橫、后上橫梁。如下圖:

淺談洋水河特大橋掛藍 MIDAS CIVIL 建模Midas Civil仿真分析圖片2

6、通過上述 5個步驟后,掛藍主桁架空間立體模型建立基本完成,立體空間概念已較清楚,然后設計圖找出底藍吊帶、后錨點、內外滑梁的相對位置及坐標,同理可建立底藍模型。該步驟注意對吊帶及后錨精軋螺紋單元的定義(只受拉桿件)及底縱梁與后下橫梁、前下橫梁間的連接為彈性連接。

7、整體模型建立完成后,對相關的節點進行邊界約束定義,及對內滑梁、外滑梁、底藍縱梁施加荷載,然后運行計算→查看結果,即可查看掛藍各個構件受力的具體數據。MIDAS CIVIL是一款通用的有限元分析軟件,適用于橋梁結構、地下結構、工業建筑、機場、大壩、港口等結構的分析與設計,為韓國研發的軟件。MIDAS CIVIL功能強大,本人未經系統學習全靠自學,知之甚少甚至皮毛都談不上,其在建模至運算出結果整個過程,查閱了大量的資料經歷了無數次失敗,最終才得以成功,特別是為了更直觀體現出主縱梁變截面,在使用MIDASCIVIL截面特性計算器工具生成對應的*.SEC文件的過程費盡周折,另外對底藍的后下橫梁及前下橫梁邊界條件的定義也是在網絡專業論壇高人的指點下完善,本掛藍模型底藍采用梁?jiǎn)卧娲鍐卧?jiǎn)化受力略顯粗糙。寫本心得的目的:一是起到拋磚玉的作用,二是較為復雜的結構受力計算經過努力是可以實現電算的,三是在困難面前不能低頭、勇往直前,不經風雨怎見彩虹?
