連載-“老朱陪您學Civil”之梁橋抗震,你們的最愛-朱老師,小邁致力于與您分享一手技術資料,用技術創造幸福,你我一起!
7.4.2 Pushover的詳細過程

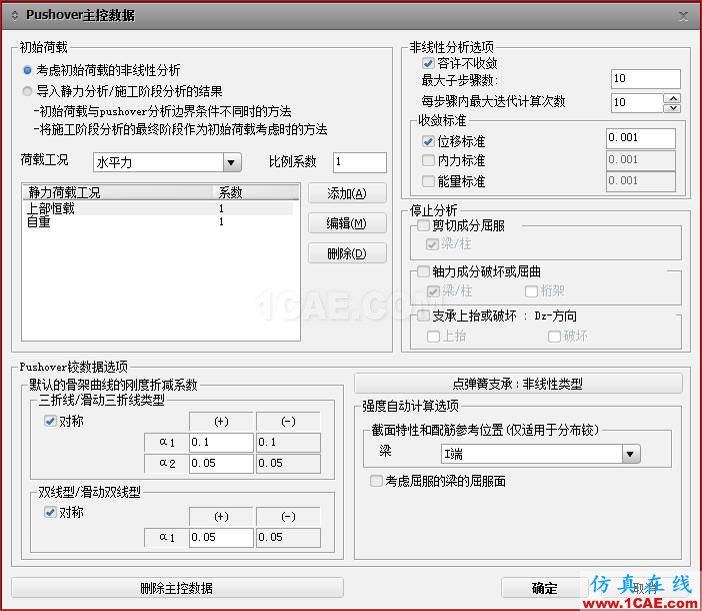

(1)主控數據
Pushover分析的大體思路:
“Push over”程序考慮初始荷載的情況下,根據設定的推倒方式(本例為橫向水平力),逐級加載,最終達到預期的位移或者內力狀態的全過程。程序可以輸出每次加載的結果。

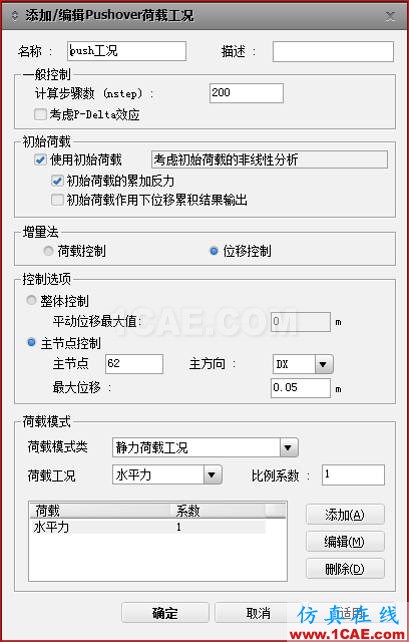

(2)定義pushover荷載工況
計算步驟數:決定了0.05m等分步長。
位移控制:pushover的分析目的
主控點:pushover的關注位置。
方向:直至62節點X方向位移達到0.05m為止。
荷載模式:按指定荷載工況加載(推倒)。

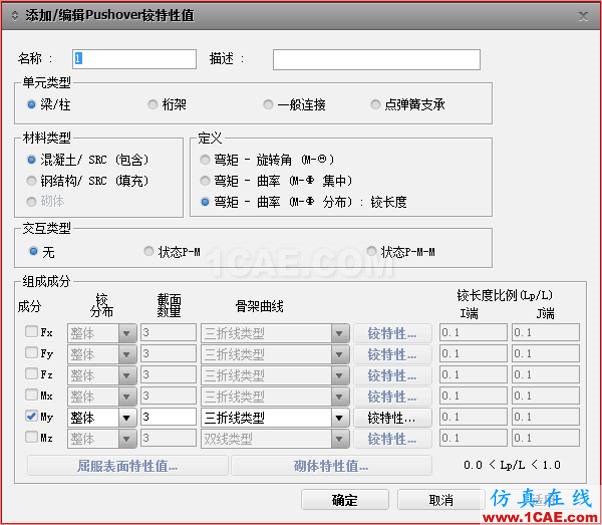

(3)定義鉸特征值(由于左右墩的軸力不同應分別定義)
定義:塑性鉸的類型,
交互狀態:軸力及兩個方向上的彎矩之間是否相關。本模型采用自設定三折線的特性,故選擇無。
組成成分:根據上面設定的內容,設定塑性鉸的力學模型。

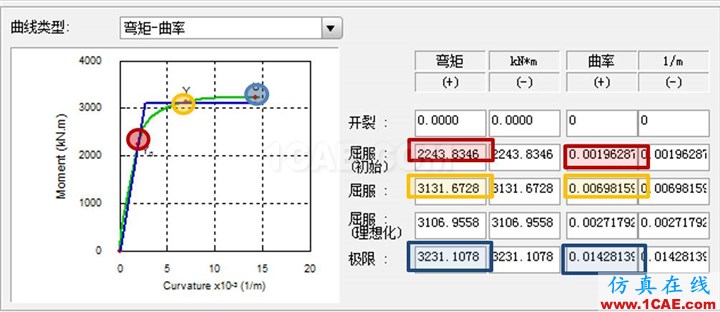

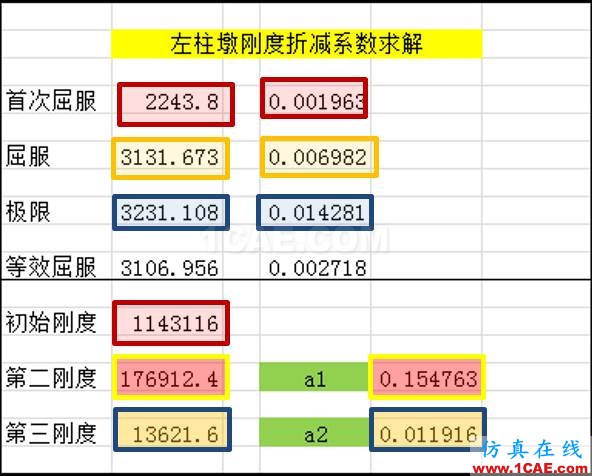

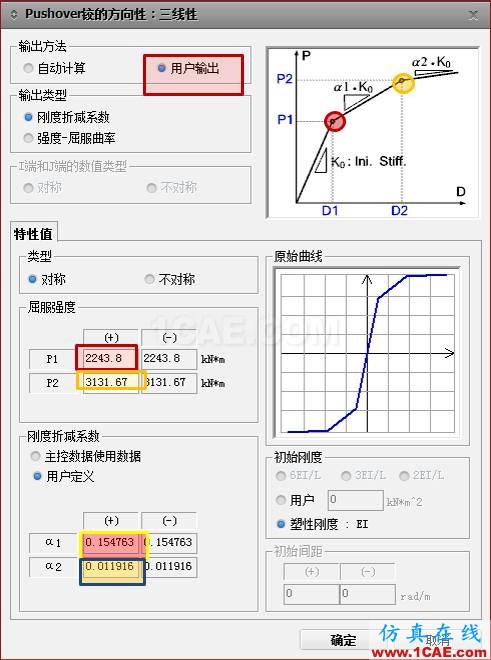

(4)定義塑性鉸特性的三折線參數

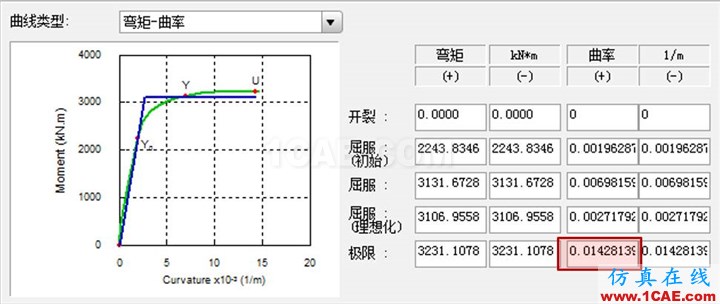

(5)根據M-phi結果確定極限曲率
0.014/2=0.007

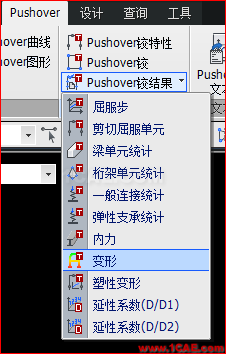

(6)查看表結果變形,尋找最先屈服步驟
表格查看可以快捷的找到墩頂?shù)讓恢们?考慮安全系數)時對應的pushover步驟。

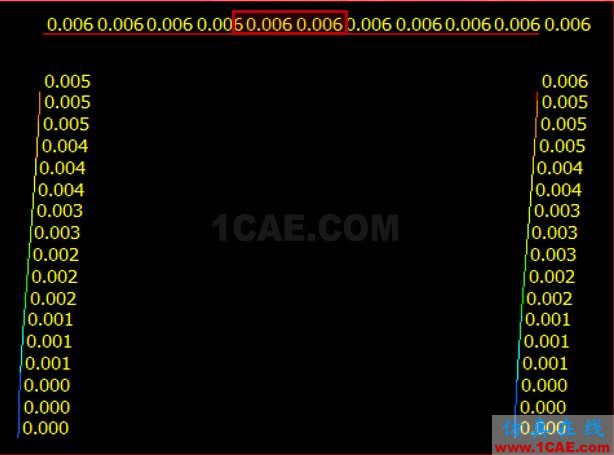

(7)查看pushover的位移結果,選擇相應步驟查看允許位移
*連載-每周更新,敬請期待,也可留言向朱老師提問
