Ansa 中abaqus deck 面板的若干使用技巧

2017-09-24  by:CAE仿真在線  來源:互聯網

Ansa作為一款優秀的前處理軟件,其功能不僅僅是對幾何模型劃分網格。它可以高效地完成從導入幾何模型、劃分網格、定義接觸和連接關系、定義載荷和邊界條件、直到完成有限元模型的輸出等一系列復雜的定義功能。輸出的模型文件可以直接使用各種求解器求解,并可以使用meta進行快速、高效的后處理。對于多部件模型來說,在前處理中,要大量使用接觸、綁定、連接單元等約束關系。下面詳細介紹在ABAQUS deck面板中如何手動定義接觸、綁定連接關系、定義連接單元、以及建立局部坐標系。

• TIE連接的建立步驟。

1、 首先show only要建立綁定關系的兩個PID。

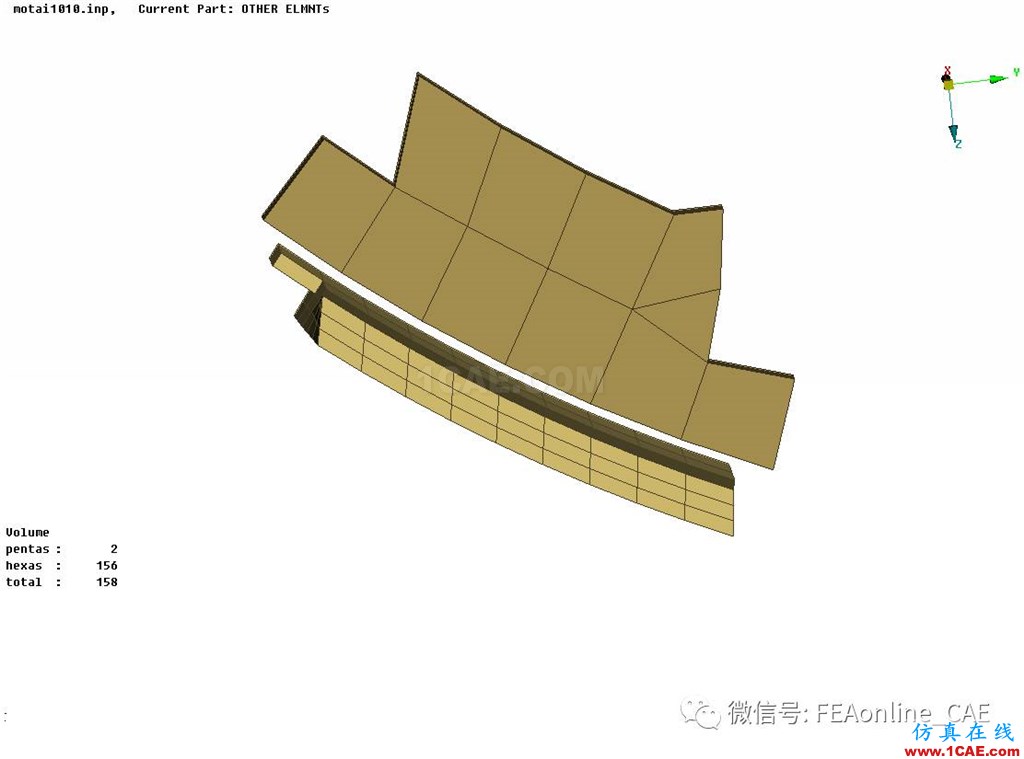

圖 1建立接觸關系的兩個部件

2、 檢查干涉,若存在干涉,showonly干涉部分。并判斷干涉區域是否為要建立tie關系的區域。若干涉區域較小可使用nieghb 1st levelfunction 來顯示出足夠的區域。

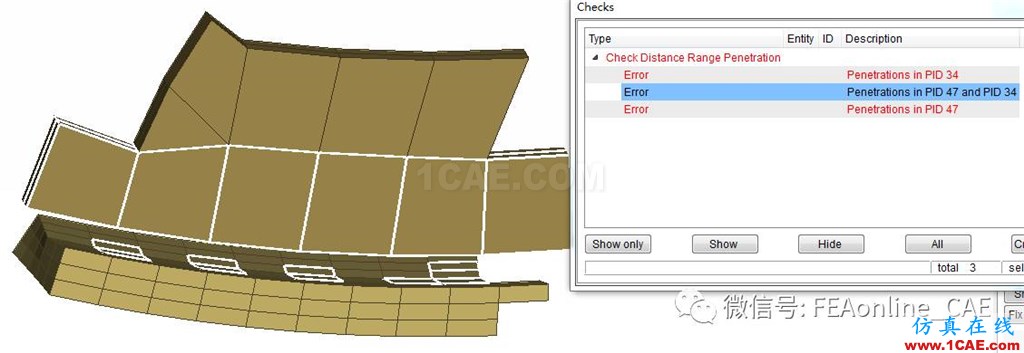

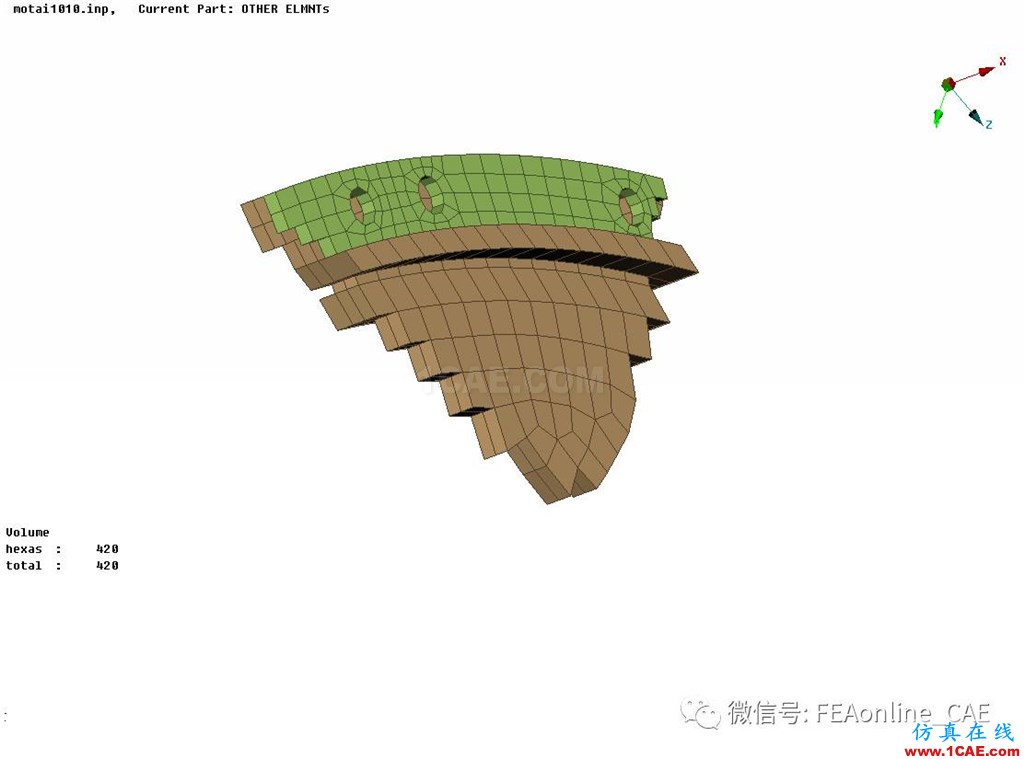

圖 2檢查干涉

3、 分別為兩個部分建立set。并建立相應的tie連接。

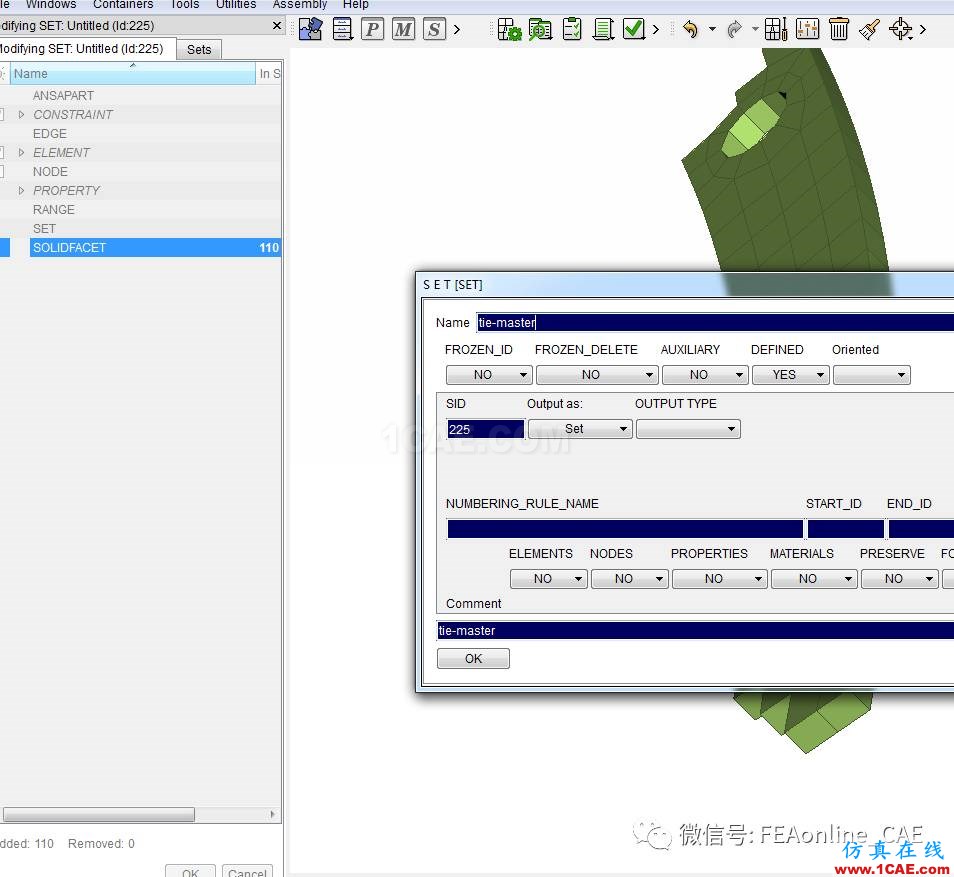

圖 3建立set

4、檢查干涉,若不存在干涉,要在tie連接中設置節點調整容差?？梢允褂酶缮鏅z查來預估設置多大的節點容差較合適。

圖 4沒有干涉的兩個部件

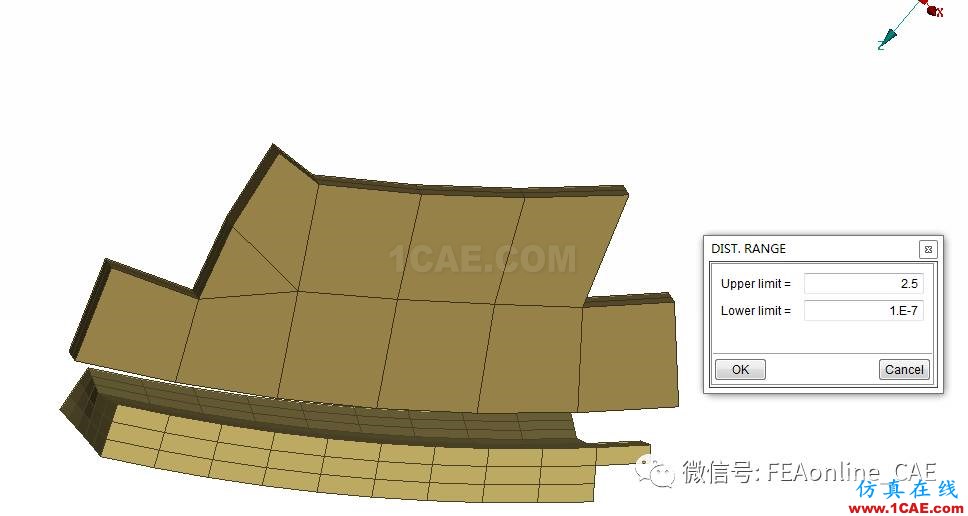

圖 5設置干涉檢查的距離范圍

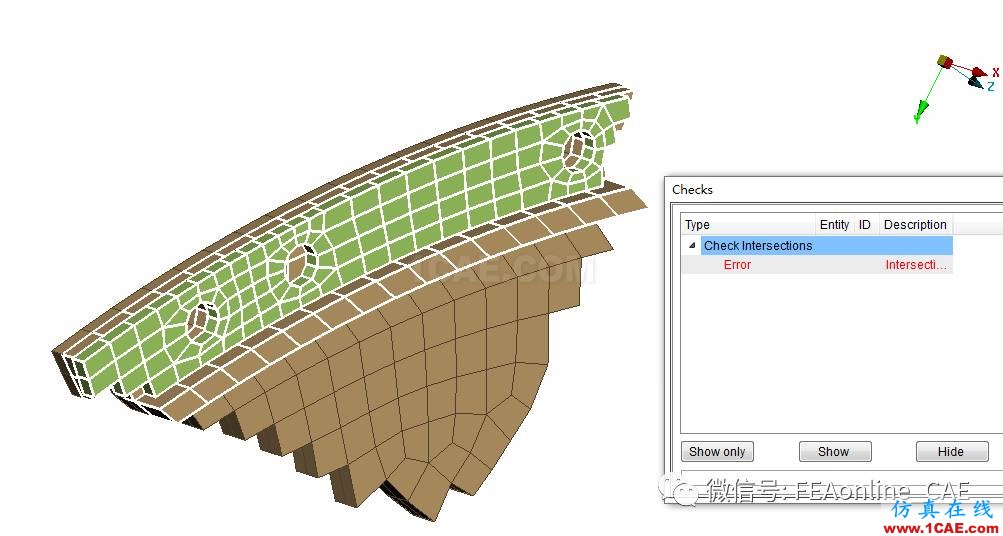

圖 6干涉區域

通過上面的介紹,可以練習對齒輪嚙合的區域進行tie連接建立,上面的方法有較大優勢。對于CONTACT接觸的建立和上面的方法類似。

• HINGE連接單元的建立步驟。

1、hinge連接單元用來模擬兩個部件之間的相互轉動。如圖 7所示,兩個部件之間通過一對軸承連接。用hinge連接單元來模擬軸承的作用。

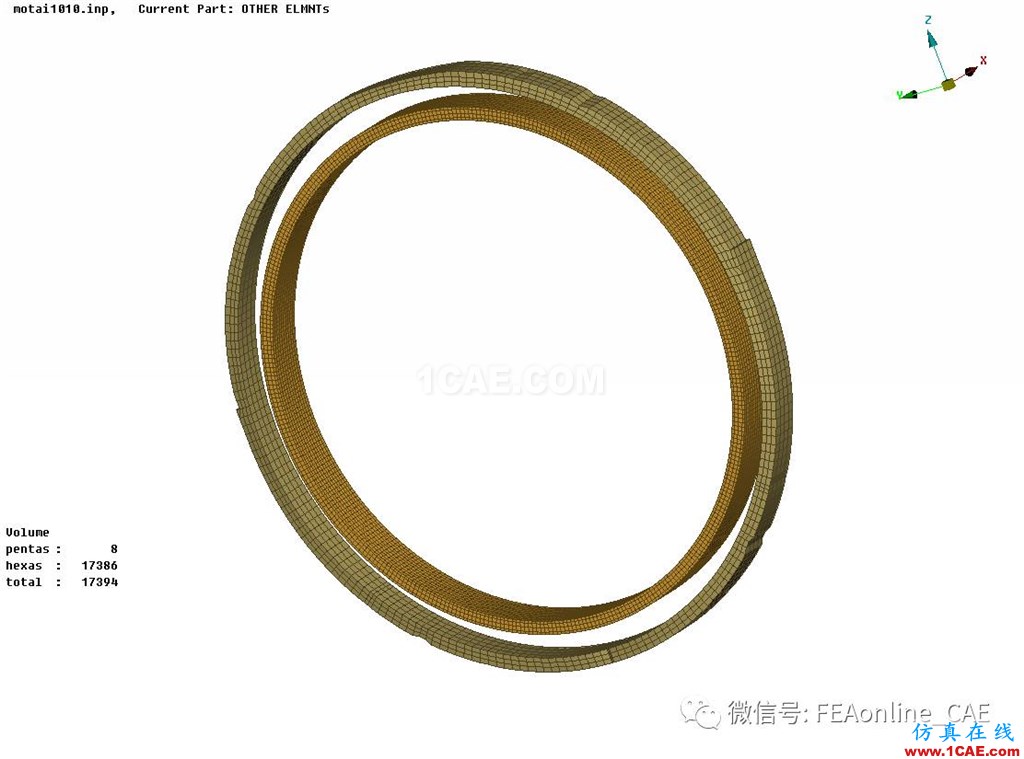

圖7建立hinge連接的兩個部件

2、首先在兩個部件的中心建立兩個point 點,作為連接單元的兩個連接點,并在第一個連接點上建立一個局部直角坐標系。該坐標系的X軸為轉動軸。

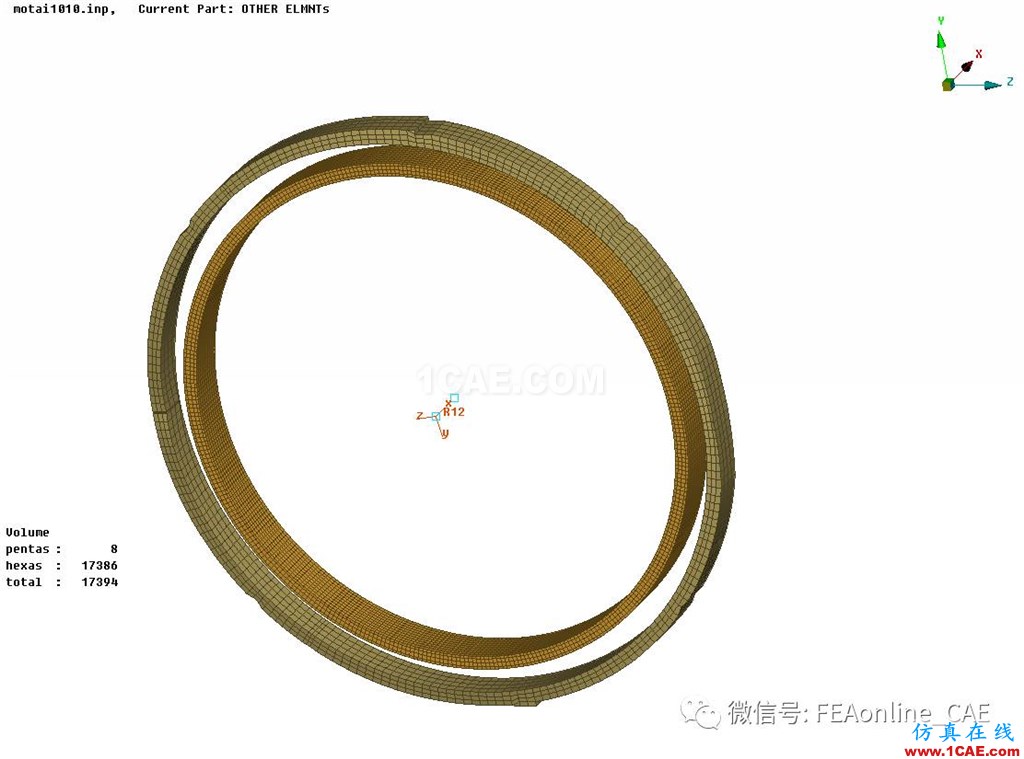

圖 8 建立連接點和坐標系

3、 在兩個連接點上建立hinge單元。并為連接單元賦予新的PID,選擇連接副類型和第一個連接點使用的坐標系。若要設置連接單元的彈性行為可以為該PID建立新的MID。

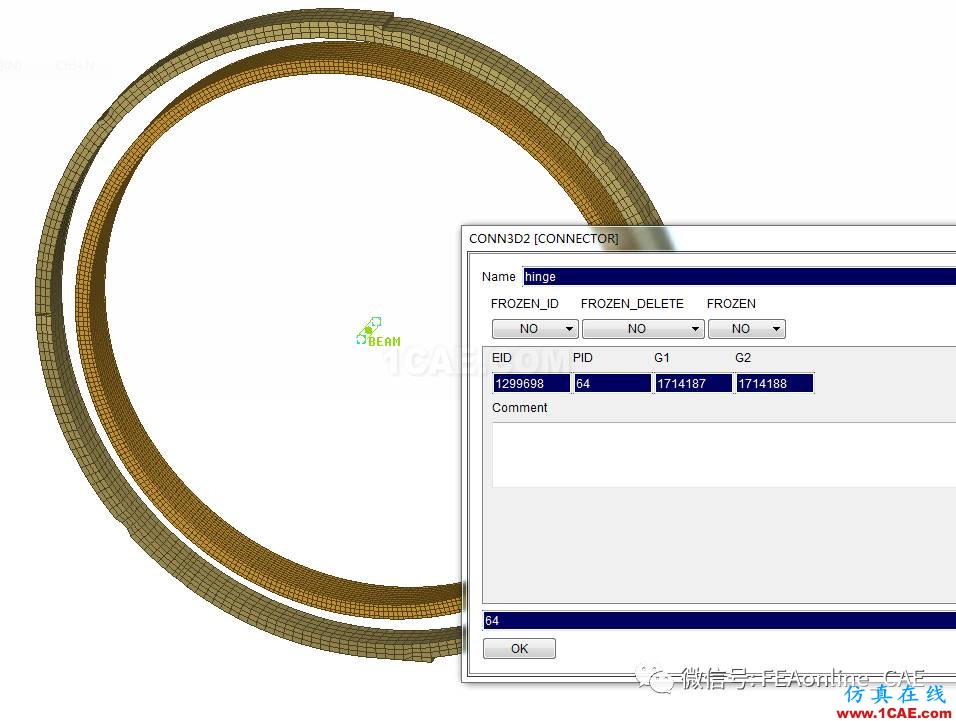

圖 9建立hinge單元

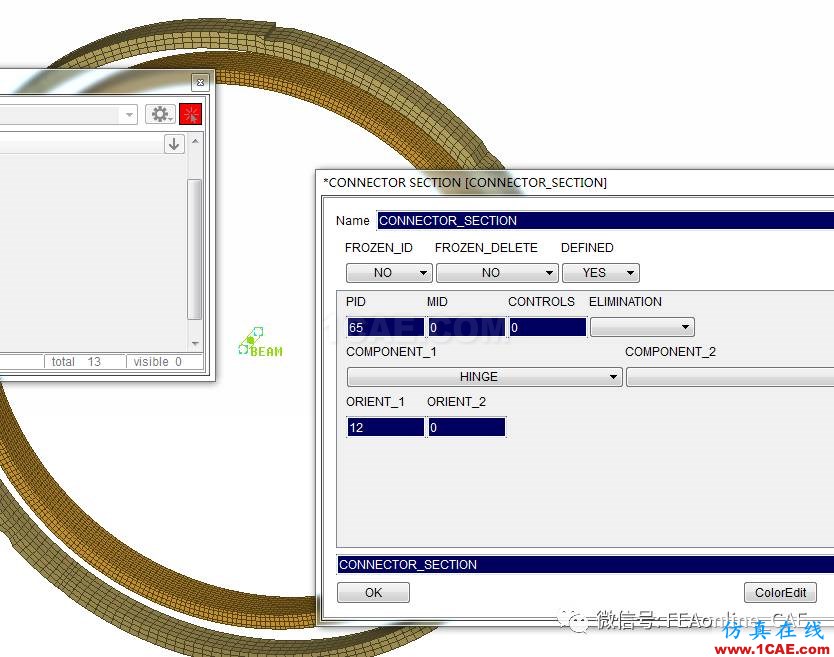

圖 10為連接單元賦予新的PID

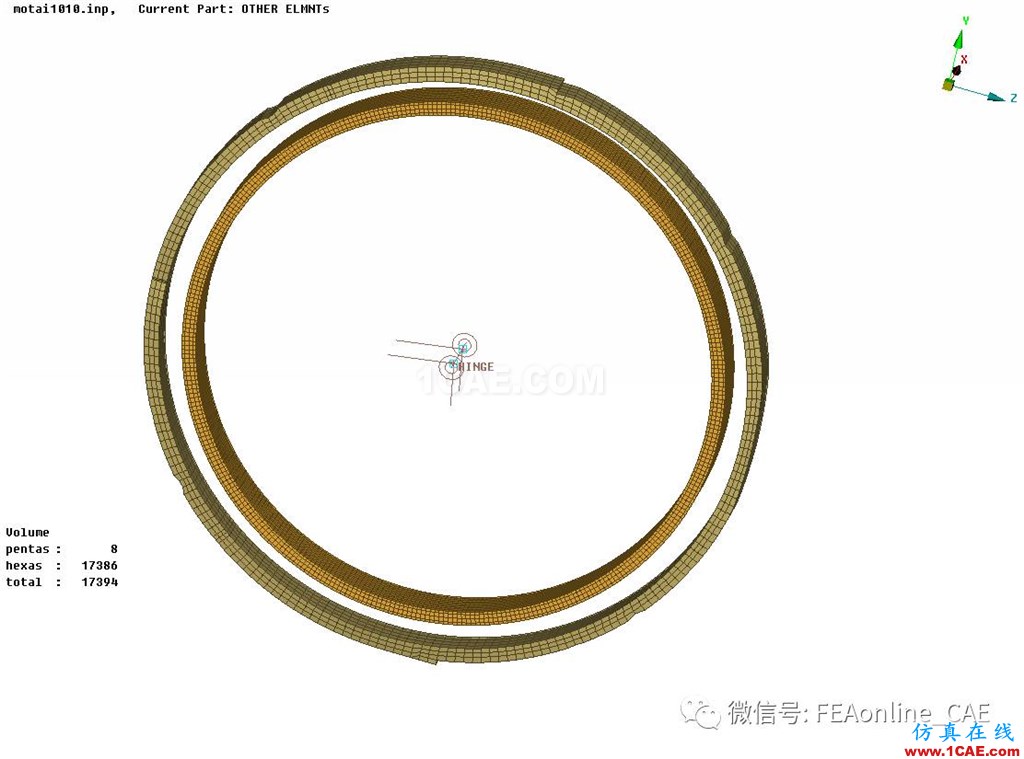

圖 11 hinge連接單元

4、把與軸承內圈區域連接的部分耦合到第一個連接點,把與軸承外圈區域連接的部分耦合到第二個連接點。

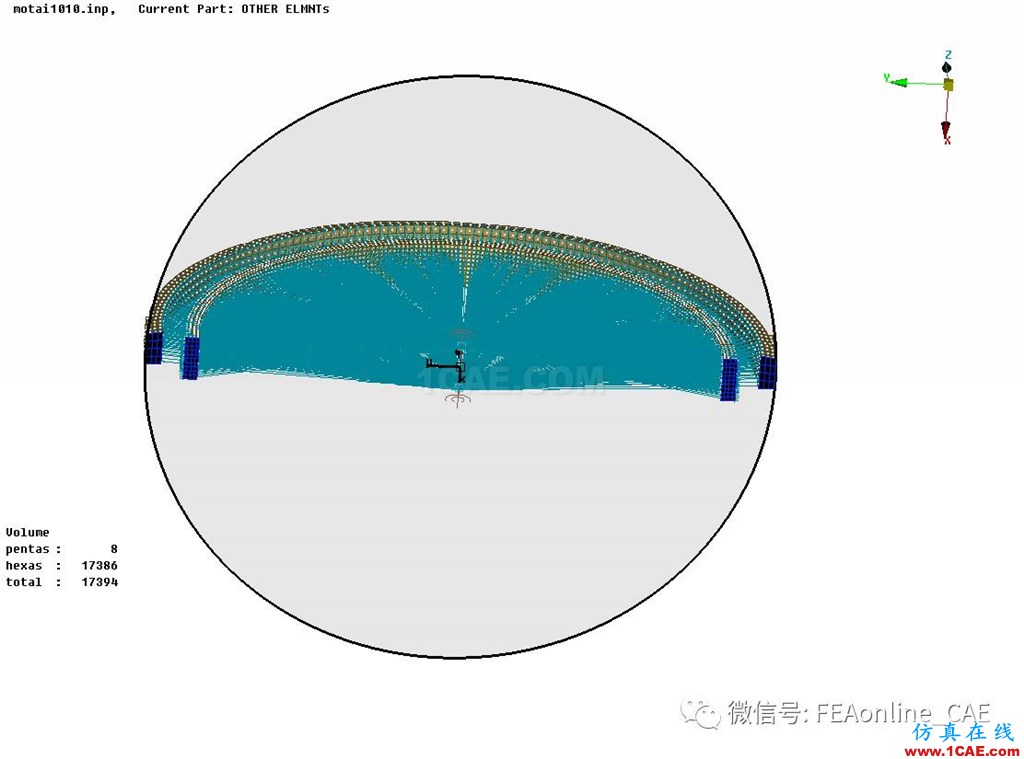

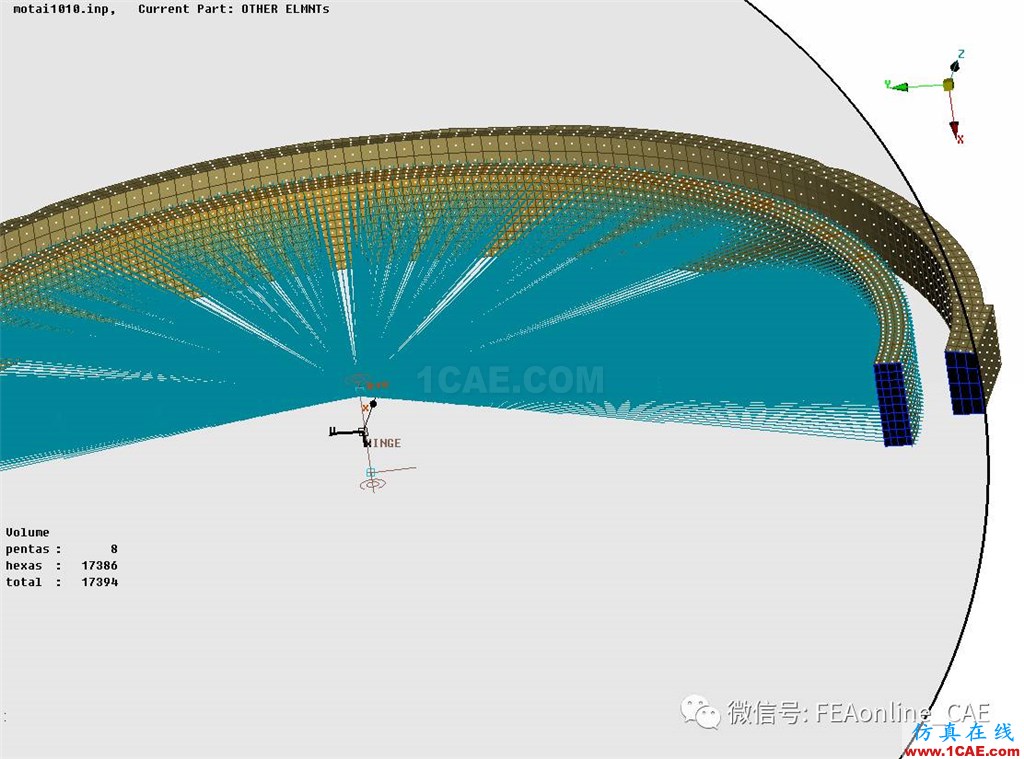

圖 12軸承內圈區域耦合到第一個連接點

圖 13軸承外圈區域耦合到第二個連接點

總結:通過上面的例子清晰地展示了創建tie連接和hinge連接單元的思路和步驟。也體現了ansa在創建接觸關系和連接單元方面的便利性。上述方法適用于在模型中大量地創建接觸和連接單元的情況。若通過編號創建還可以方便的查找錯誤和批量修改。
