ANSA截面工具CrossSection介紹【轉發】

2017-07-12 by:CAE仿真在線來源:互聯網

截面的設計與改進在產品設計中至關重要,如果可方便快捷地定義和應用截面,不僅可縮短產品的設計周期,而且也避免繁瑣的建模過程。ANSA軟件中的Cross-Section極大地解決這一難題,Cross-Section Tool可方便地創建和計算模型的截面,包括平面、坐標系和曲線三部分。

它有以下特點:

1、網格和幾何截面的自動定義;

2、界面生成結果計算;

3、針對不同的載荷點、載荷和特征進行截面應力分析;

4、自動進行bar和beam單元特性定義,集成在求解器模版中。

下面我們就針對這些特點來具體介紹一下。

在ENT模式下組件截面曲線為洋紅色線條,在PID和MID顯示模式下,其顯示的顏色與PID和MID的顏色一致。

工作平面的顏色非常重要:綠色表示當前的截面;青色表示截面計算;橙色顯示沒有可用的梁截面結果。

在進行截面計算的時候,在屏幕上會顯示兩個重要的點:剪切中心—用符號M代表;質量中心—用符號S代表。

1、定義和創建截面

可以通過3個途徑得到截面的曲線:通過File>Output CAD 功能;通過Utilities>Transform功能并定義截面的曲線;通過TOPO>Curves>Cons2Curves 功能。

激活TOPO>Auxiliaries>Cross Sections [Cut]功能來創建截面,根據提示完成操作。

激活TOPO>Auxiliaries>Cross Section[Multicut]功能:一次定義多個梁截面。

2、 CROSS工具

選擇“Modules>CROSS”按鈕,進入“CROSS TOOL”菜單,通過這個菜單,用戶可以在不用幾何的情況下設計出新的橫截面,此外就是選擇當前的橫截面進入此菜單下進行編輯、修改等。

“CROSS>Library”:在沒有幾何存在的情況下定義橫截面

橫截面庫提供一些常用的截面形狀,此外兩個或者更多的橫截面也可以合并,形成一個單一的橫截面。

CROSS>Calculation>Thin:定義截面為“Thin”計算模式

打開相關的數據庫,其包括一個幾何模型,其中一個橫截面已經創建并需要準確的計算。

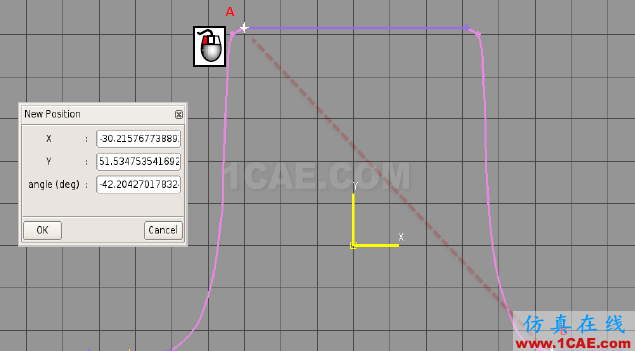

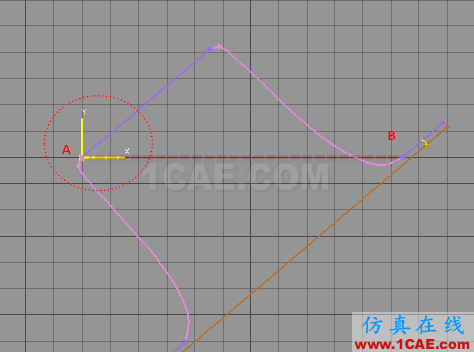

“Sections>Orient”是一個非常實用的功能,它可以重新布置截面的坐標系。在“New Position”窗口,輸入坐標值以及角度值定義新的“X”軸或者拾取截面上的兩個點(A&B)定義新的坐標系。第一個點定義了新坐標系的原點,第一個點到第二個點的矢量定義新坐標系的“X”軸向,角度定義橫截面圍繞軸中心的旋轉方向(順時針方向)。

ANSA截面工具CrossSection介紹【轉發】ANSA學習資料圖片1

ANSA截面工具CrossSection介紹【轉發】ANSA分析案例圖片2

CROSS>Calculation>Solid: 定義截面類型為“solid”計算模式

打開數據文件,其包括一個實體模型,其已經創建了一個實體截面,并且需要計算。所有對于“Thin”模式的計算功能,同樣適用與“Solid”模式。因此在CROSS模塊,與曲線、屬性、可見性、檢查等有關的功能也是一樣的。

3、從CROSS TOOL中創建梁的屬性

為了用beam/bar替代幾何或者網格,必須創建各自的屬性,通過“Muliticut”功能對每一個截面項自動執行;然而,相似的事情也可以通過“CROSS TOOL”模塊完成;對于不同的求解器,過程是相同的;在此我們在NASTRAN面板下定義一個CBEAM單元并賦予其屬性。

4、結果后處理

在計算截面項之后,可以查看應力分析結果。應力顯示在“X-Y”全局坐標系(默認)或在“1-2”每個截面局部坐標系;通過載荷定義按鈕,定義不同的載荷類型,通過適當?shù)陌粹o可以導致應力結果。所有的這些功能都在“Results”功能組里面。

CrossSection的大致內容就這么多,如果要具體掌握它,請閱讀幫助文檔內容通過實例操作來更加深刻的理解它。

轉自公眾號:有限元在線

開放分享：優質有限元技術文章,助你自學成才
