ANSA+Morphing+CFD+Meta聯合氣動優化方案介紹

2017-03-13  by:CAE仿真在線  來源:互聯網

一. 優化方案介紹

• 可以進行流體動力學/傳熱,及與結構設計聯合復雜的多參數、多目標及跨學科優化工作

• 自動調用ANSA前處理器,可以充分利用ANSA的參數化網格變形功能(Morphing),腳本控制功能以及Meta后處理器,支持流體和傳熱求解器的作業提交,求解控制和并行任務分配功能

• 利用優化軟件豐富的優化算法完成“網格參數化-分析自動化-多參數優化”的閉環系統,實現流體和熱力學相關的多參優化分析

二、優化平臺各軟件優勢功能介紹

• 網格劃分采用ANSA

ANSA具有強大的有限元網格前后處理功能,支持結構網格和CFD流體網格,使用方便靈活,并能夠與眾多CAD系統和有限元求解器進行方便的數據交換

• 網格變形Morphing

Morphing是ANSA中的網格變形工具,通過建立參數控制Box框,并對Morphing Box框進行控制編輯,即可以按需要得到新的幾何或網格模型,大量節省了建模時間

• 流體/傳熱計算軟件

現階段通用的流體動力學CFD仿真軟件,一般都有模擬氣體和液體流動、熱量和質量轉移、移動體、多相物理學、聲學和流體結構作用的能力

• 后處理軟件Meta

Meta是ANSA自帶的后處理工具,界面易于學習,后處理功能先進,可以形象地表現各種復雜的云圖、曲線、動畫等仿真結果,并提供完備的后處理功能組件

• 優化軟件

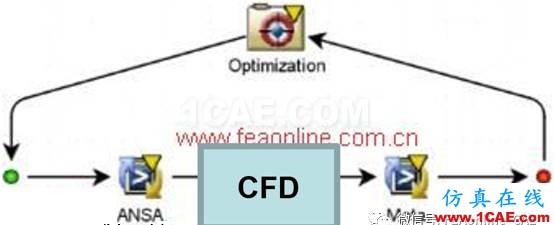

提供仿真分析平臺,集成ANSA+Morphing+CFD+Meta的優化過程

三、應用行業

(1)航空航天

• 高速飛機一體化設計(HiSAIR)——整體外氣動

• 直升機螺旋槳空氣動力學/動力學/結構

• 火箭高馬赫數下的噴管氣動/隔熱材料研究

• 飛行器艙段熱分析,整體熱管理,零部件熱優化分析

......

(2)汽車行業

• 汽車外氣動(氣動阻力/升力、氣動噪聲)優化分析

• 內燃機進氣道氣流流動優化分析

• 汽車空調系統優化(空調管路尺寸及流量分配優化)

• 汽車發動機艙熱管理優化(汽車發動機艙布置及隔熱分析優化)

......

(3)鐵路行業

• 車身外形氣動優化

• 導流罩氣動優化
