ANSA中MESH面板Projtect命令的應用

2017-03-16  by:CAE仿真在線  來源:互聯網

在進行有限元分析工作過程中,大部分時間用于前處理上,模型的修復與簡化,網格的劃分與質量控制,以及求解文件的定義將耗費工程技術人員大量的時間,而真正的求解工作是計算機自動完成.因此,從有限元前后處理工作入手,采用方便快捷的前后處理工具,將工程技術人員從繁重的非技術性勞動中解脫出來, 使得他們有更多的時間用于研究分析問題的本質.

ANSA就是一款功能非常強大,速度高效的有限元前處理軟件,MSEH面板下提供了各種小工具來提高網格劃分效率,本文主要介紹Project命令的詳細用法,供廣大網友參考學習。

1. 點的投影

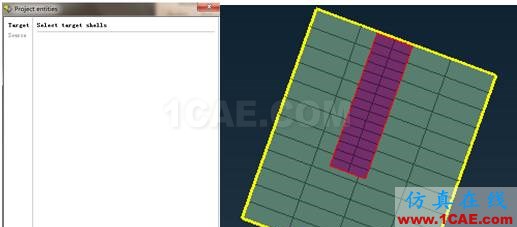

激活Project-Points命令,如下圖所示,選定目標平面

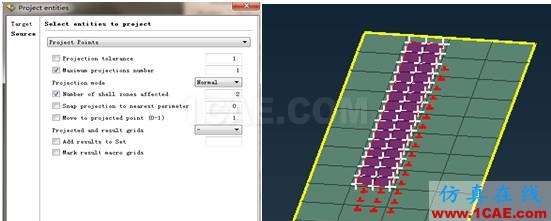

選定目標平面后確認彈出選定需要投影點的對話框,保持默認參數不變

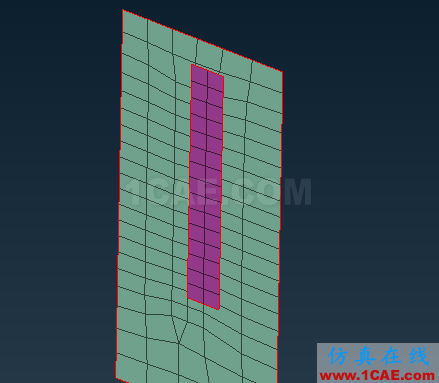

選定目標投影點之后確認即可將選定點垂直投影到目標平面上,效果如下圖所示

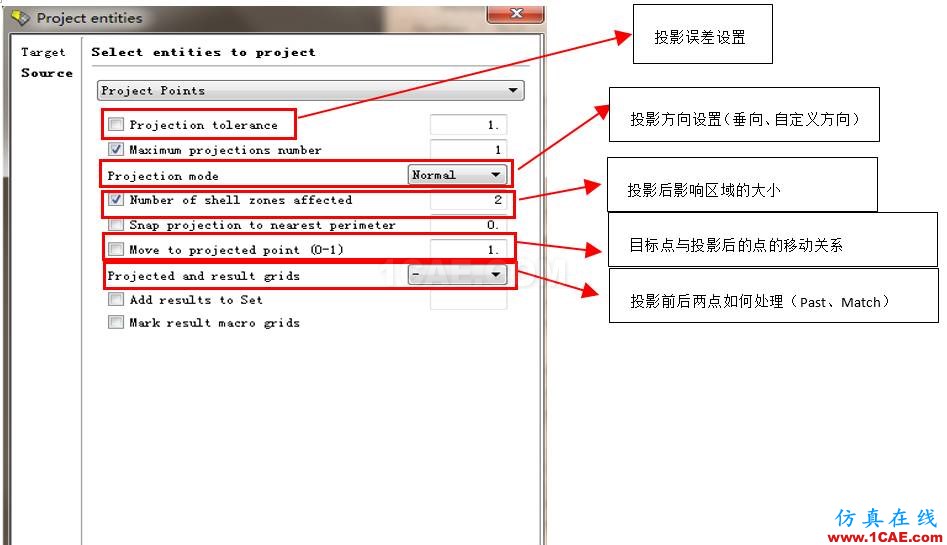

對話框個參數如下所示:

2. 單元邊投影

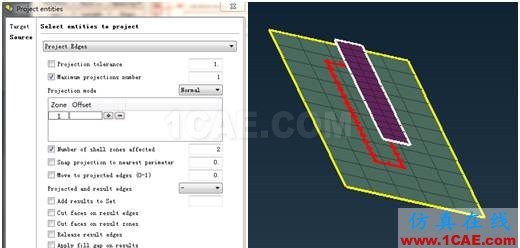

Edge的投影操作同點投影操作一樣,如下圖所示

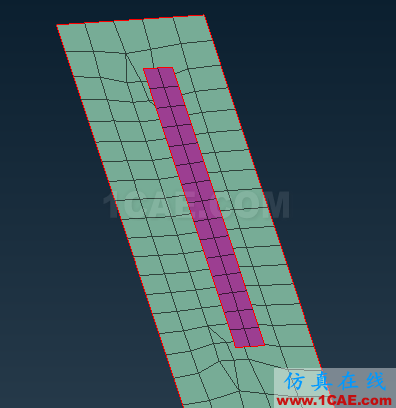

效果圖如下所示

3. 曲線投影

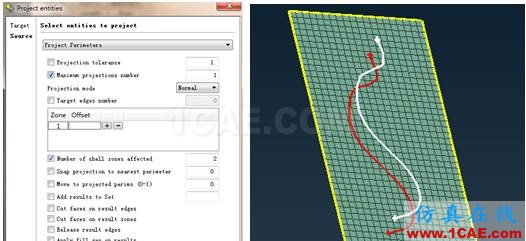

同樣操作

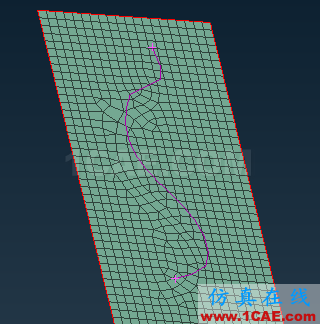

效果示意圖
