ANSA中l(wèi)ink面相關

2017-03-16  by:CAE仿真在線  來源:互聯網

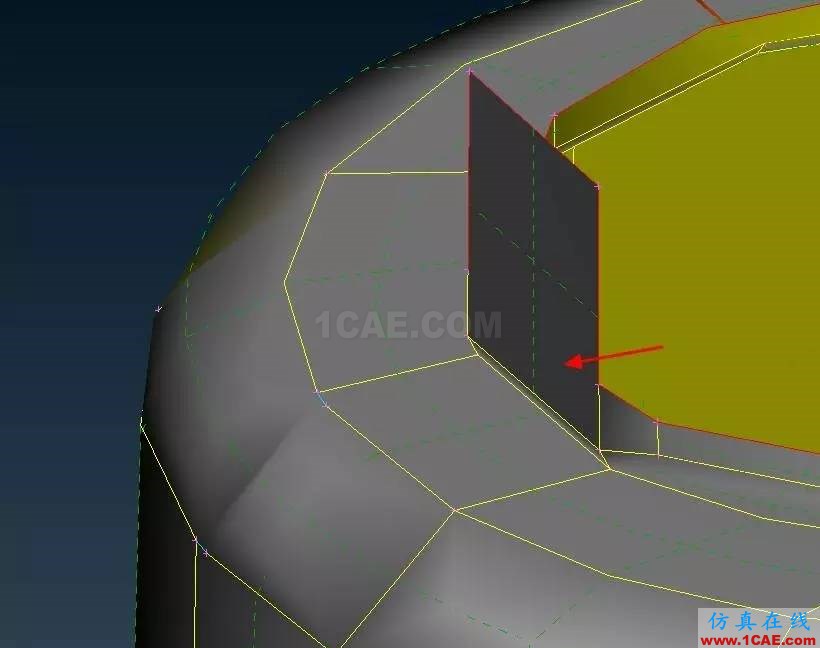

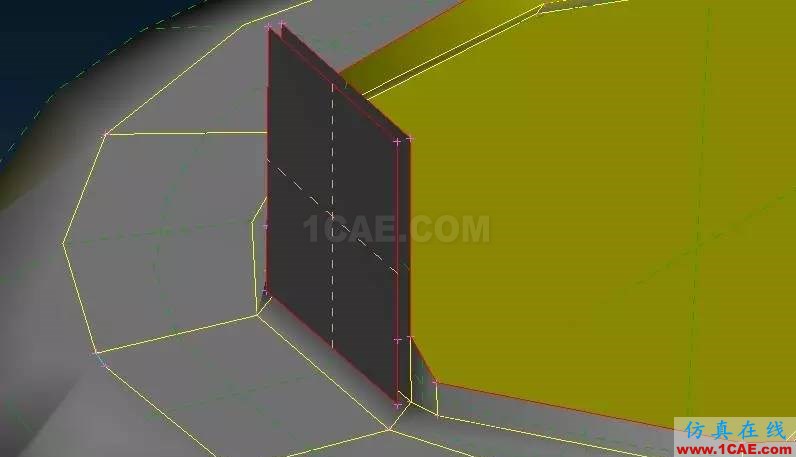

在ANSA中創建、復制一個幾何面時常見Link這項功能,而且有幾處。Link顧名思義就是聯合、連接、關系的意思。在ansa里我們通常是指關聯,即一個面與另一個面相關聯。顯然它們有相似之處也有區別。今天我們就來認識一下:

ANSA中l(wèi)ink面相關ANSA技術圖片1

ANSA中l(wèi)ink面相關ANSA培訓教程圖片2

ANSA中l(wèi)ink面相關ANSA培訓教程圖片3

ANSA中l(wèi)ink面相關ANSA培訓教程圖片4

Link相關命令

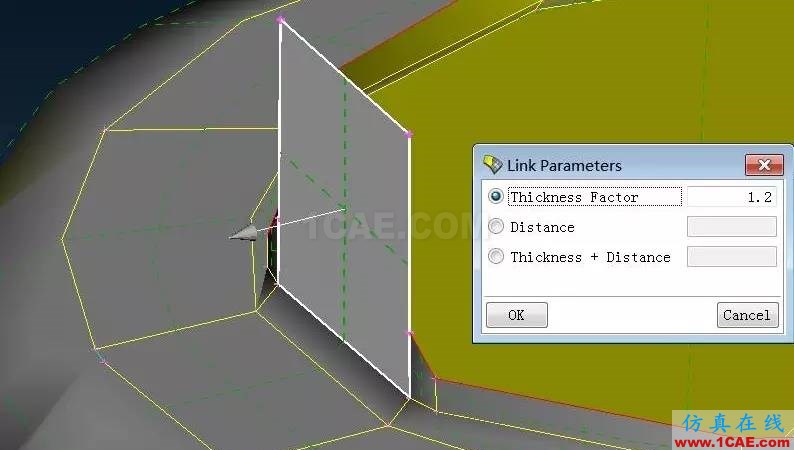

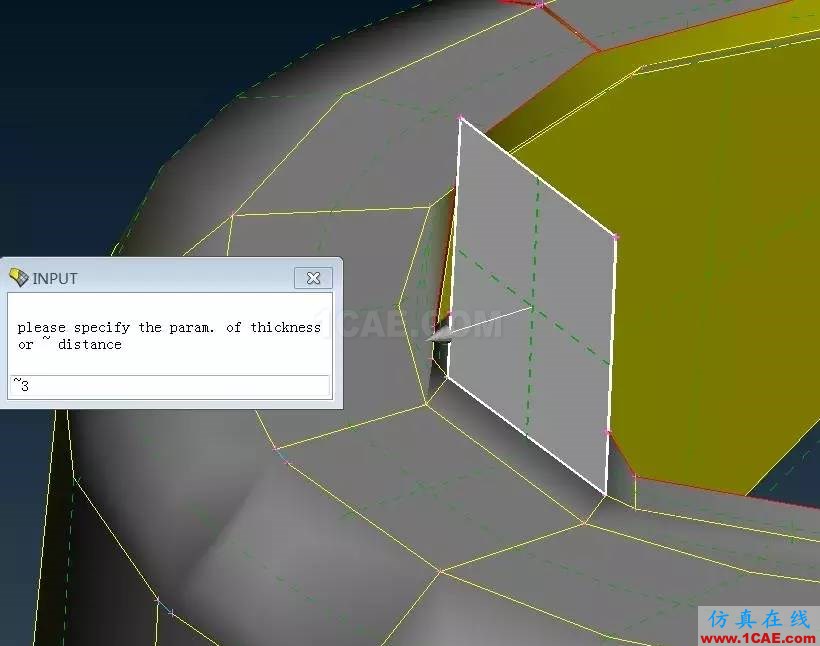

Offset>Link,是指通過偏移的形式產生出關聯面。

ANSA中l(wèi)ink面相關ANSA培訓教程圖片5

ANSA中l(wèi)ink面相關ANSA仿真分析圖片6

Offset>Link命令

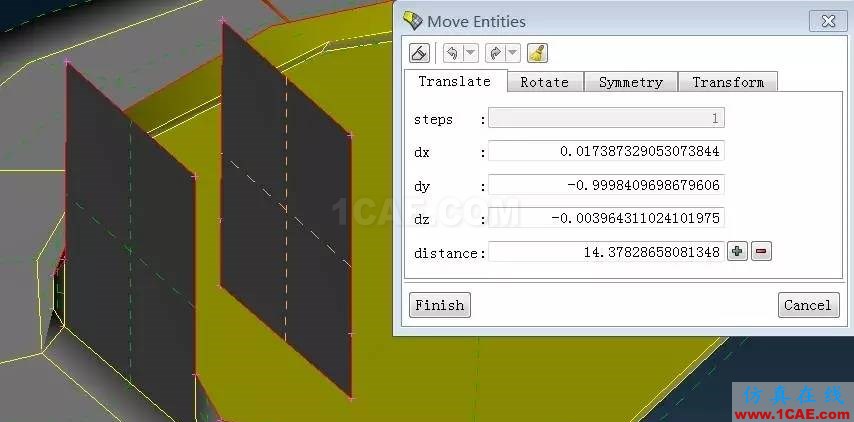

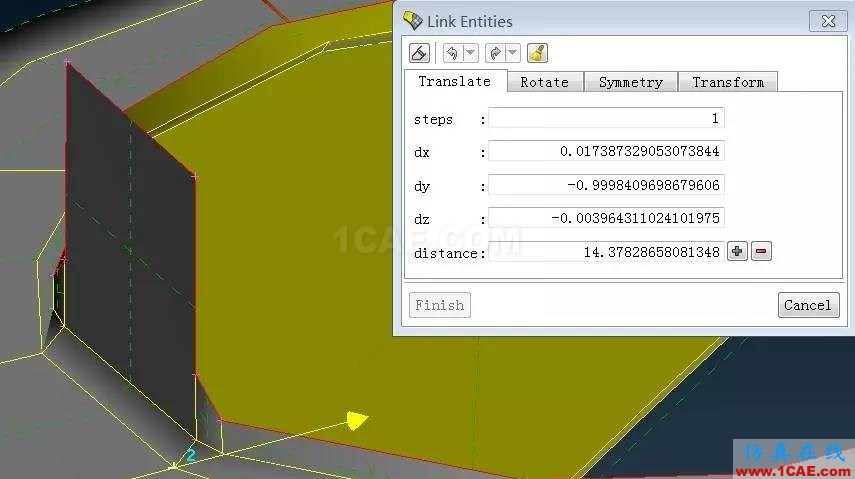

1.Transform>Link,是指通過偏置、旋轉、對稱等方式復制一個幾何面與所選幾何面相關聯。如下圖:

ANSA中l(wèi)ink面相關ANSA仿真分析圖片7

ANSA中l(wèi)ink面相關ANSA分析案例圖片8

Transform>Link>Translate命令

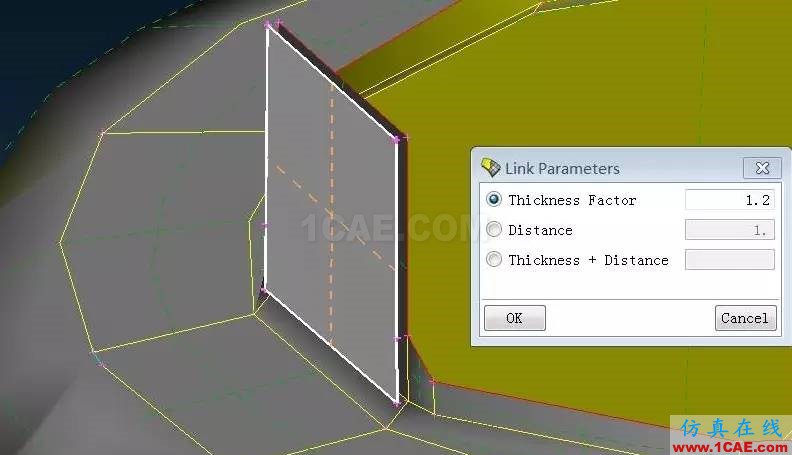

1.Faces>Link>Create,創建一個關聯面。Faces>Link>Edit,編輯已有的關聯面。

ANSA中l(wèi)ink面相關ANSA分析案例圖片9

ANSA中l(wèi)ink面相關ANSA應用技術圖片10

Link>Create命令

ANSA中l(wèi)ink面相關ANSA應用技術圖片11

Link>Edit命令

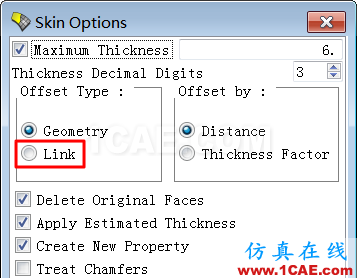

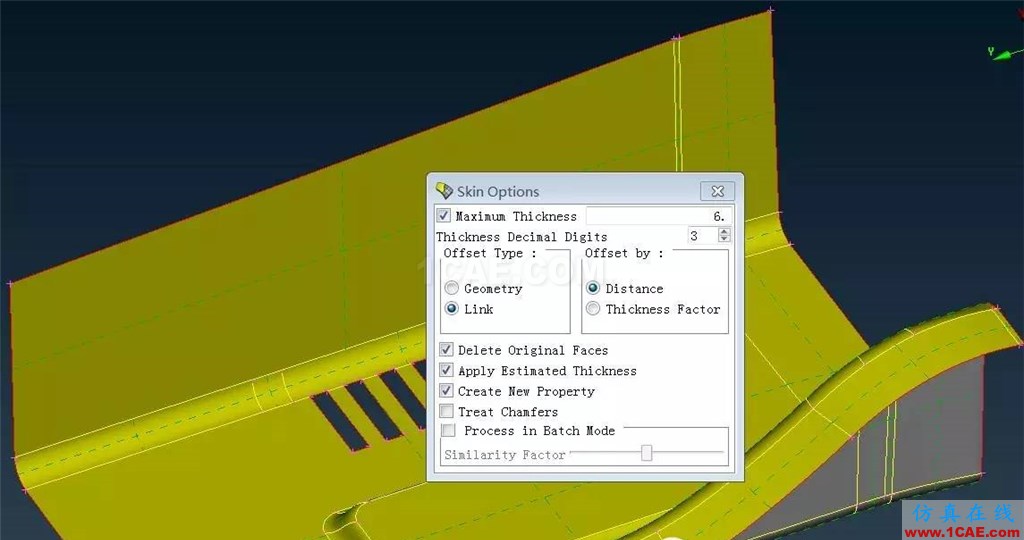

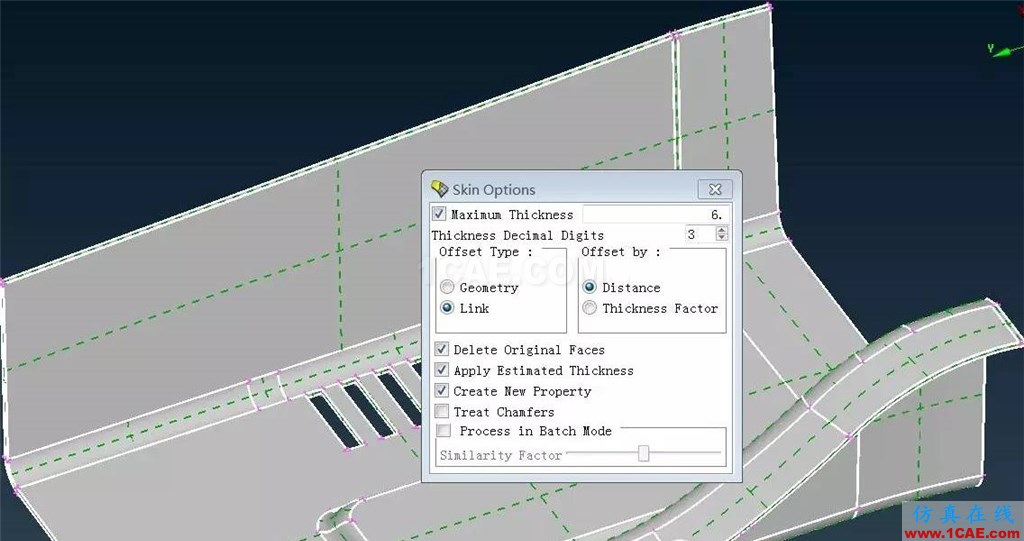

1.Mid.Surface>Skin,自動抽取鈑金件時采用Link的方式得到中面。

ANSA中l(wèi)ink面相關ANSA培訓教程圖片12

ANSA中l(wèi)ink面相關ANSA培訓教程圖片13

Mid.Surface>Skin命令

最后,以上所講Link名稱相同,但意義不同命令操作也不同。希望大家能了解并能使用這些功能來幫助我們更好地處理中面相關問題。
