搜索ansa-abaqus模板下在溫度場載荷時的顯示應用
2017-03-16 by:CAE仿真在線 來源:互聯網
一. 概述
Ansa在顯示上還有一些特殊的應用。下面就介紹下ansa-abaqus模板下在溫度場載荷時的顯示應用。
二. 溫度場載荷時的顯示應用
未設置溫度場載荷前的模型
在DECK面板abaqus模板下INIT.CONDIT組選擇設置溫度場載荷。
任意選擇2組相近的單元節點進行設置。設置好載荷的默認顯示效果如下圖:
DECK下設定好的2組節點溫度場載荷默認顯示
注意打開下面的圖示設置:
顯示控制設置

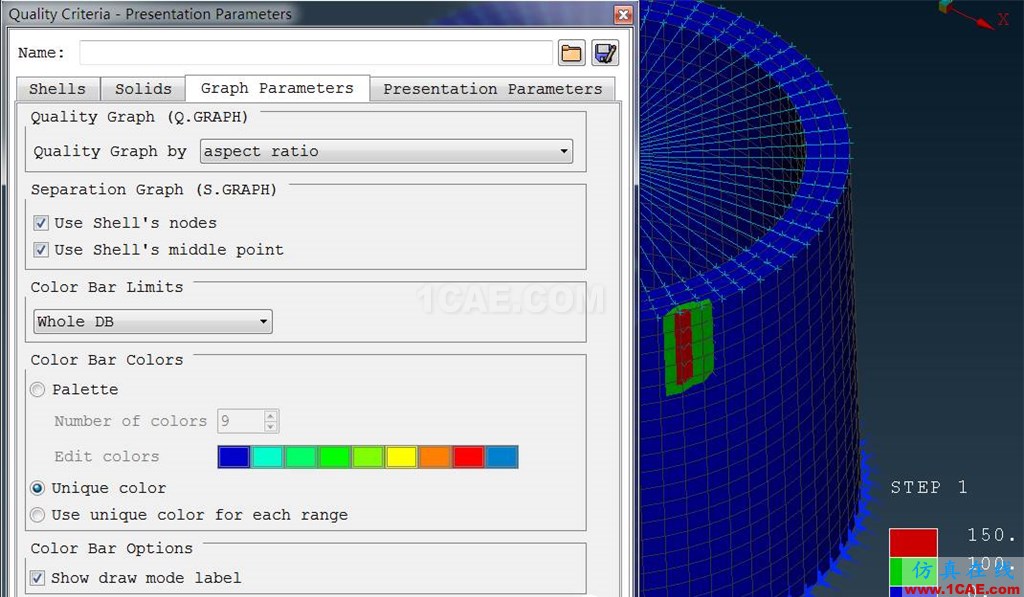

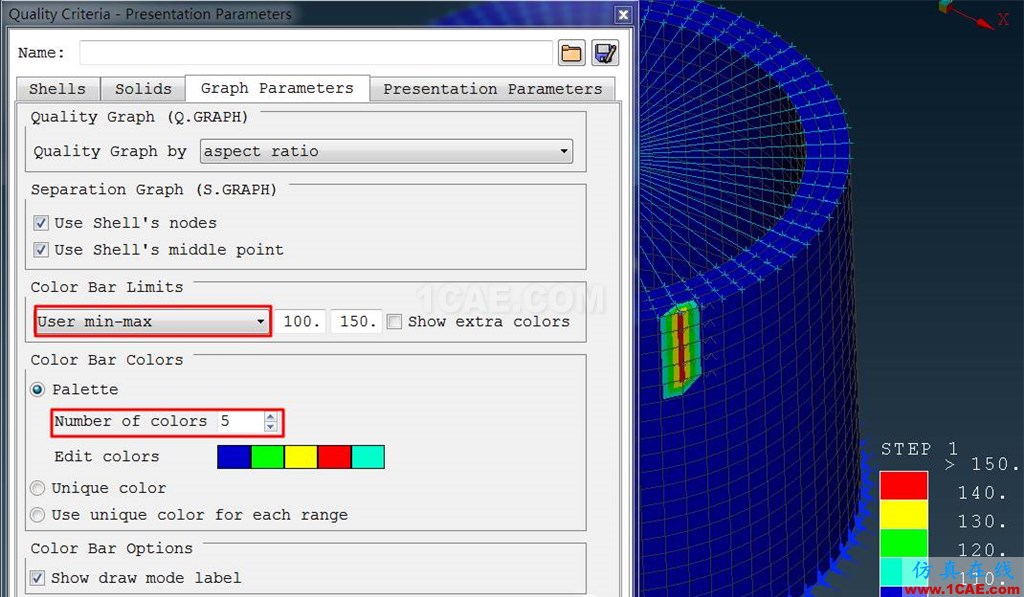

打開F11設置窗口并切換到第三個標簽頁。修改下圖圖中所示位置的設置:按照最大最小顯示的限值并選擇插入顯示的梯度(平均法)。點擊Apply:

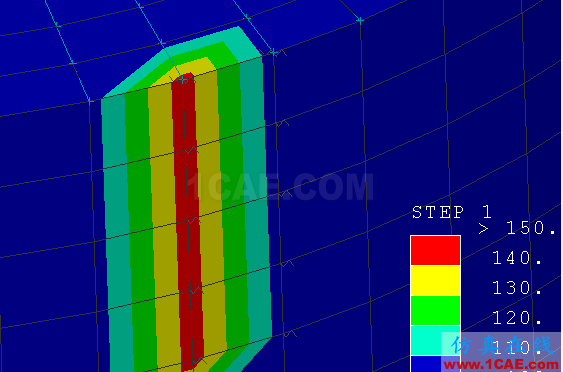

設置好的溫度場載荷梯度顯示圖如下:
設置梯度后
三,總結:

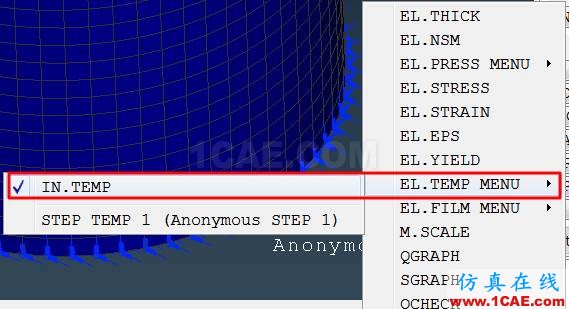

這種不同于普通的ENT、PID以及MID等的顯示方式帶給我們更多有用的選擇。更多顯示可嘗試以下圖示內容:
