ANSA具有強大的質量平衡功能。計算時,可以將不關注的結構簡化為質量點,從而加快計算速度。下面以一個模型為例,來介紹ANSA中的質量平衡功能。

1、模型的描述

模型由兩個part組成,相互接觸的地方共節點?，F(xiàn)在要求將part1用質量點代替,對于這個問題,ANSA具有多種方法可以實現。

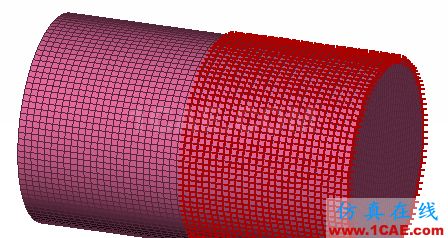

圖1-1模型示意圖

2、在進行質量平衡之前,需要對模型的質量信息進行統計。方法如下:

點擊工具條上的DECK INFO按鈕

,首先查詢整個模型的質量信息:

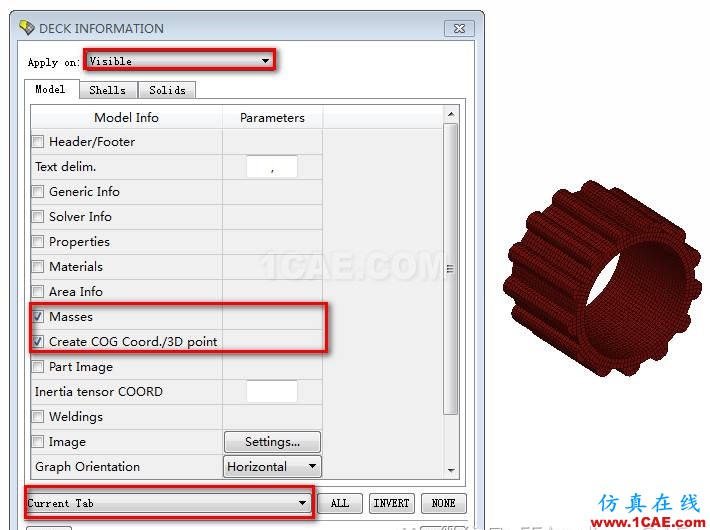

圖2-1查詢整個模型的質量信息

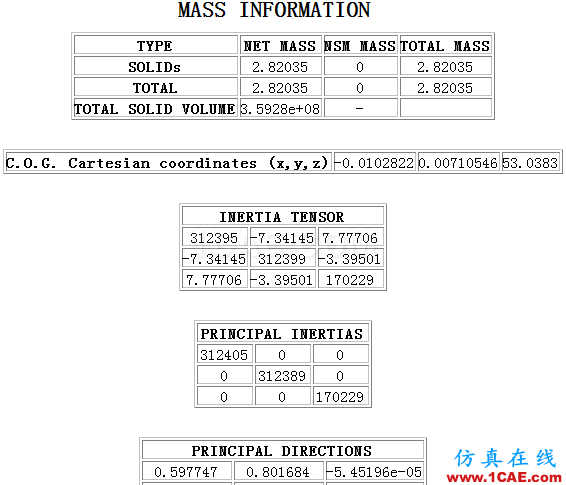

圖2-2模型的整個質量信息

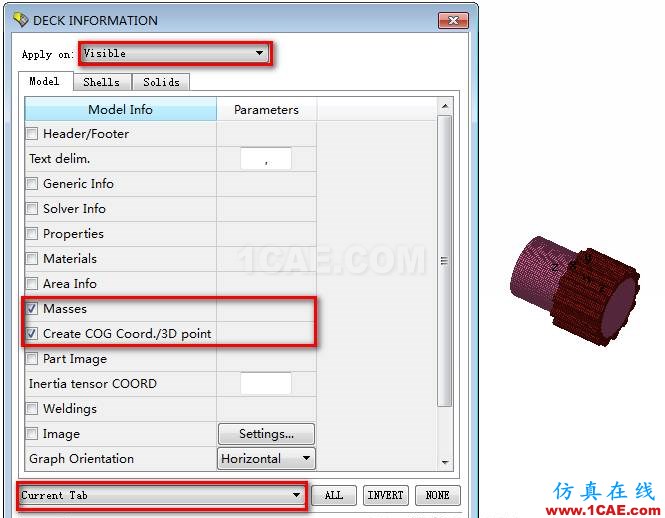

圖2-3查詢需要用質量點替換的模型的質量信息

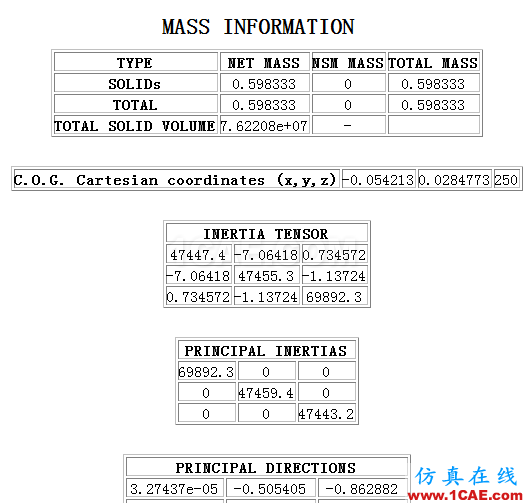

圖2-4需要用質量點替換的模型的質量信息

3、質量平衡的方法

模型part1的質量點定義part1的質心上。施加的位置位于part1與part2相互連接的部位。

在進行質量平衡前,創建連接的部位的節點set。

圖3-1質量分布位置的節點set

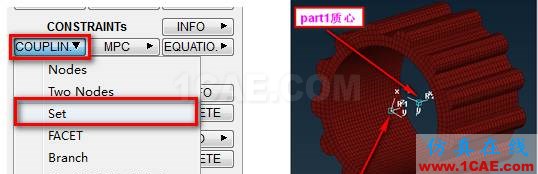

在ABAQUSDECK面板中,通過set創建coupling,控制點選擇part1的質心。

圖3-2 創建part1與part2之間的耦合

創建耦合完后,就可以刪掉原始的part1單元。下面來創建part1的質量點。

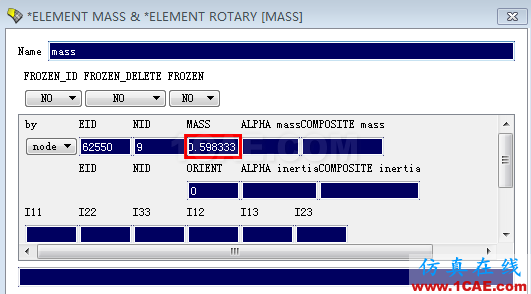

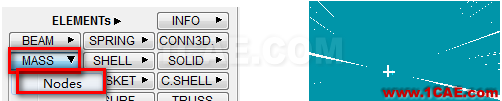

圖3-3 創建質量點

圖3-4質量點信息

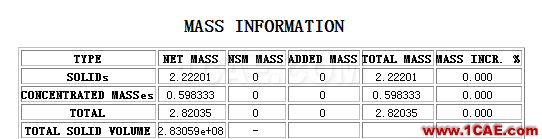

可以通過查詢用質量點簡化后模型的質心位置:

與原始模型保持了一致。
