UG制圖里面如何快速刪除沒用的圖素

2017-08-20  by:CAE仿真在線  來源:互聯網



在我們?nèi)粘３龇烹妶D或者程序單時經常會出現多余的線條或者是點,這些時有時在建模中是有用的,所以不能在建模中刪除,那么如何操作呢,請往下看。
第一,下圖箭頭所示,有多余的線條和點,不能在建模中刪除因?yàn)樗诮Ｏ旅孢€是有它存在的價值的,所以只能在制圖下面刪除

UG制圖里面如何快速刪除沒用的圖素ug設計圖片1

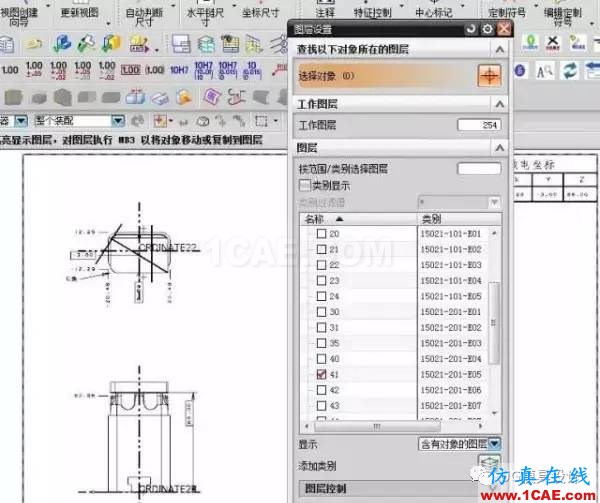

第二,如果你知道它所在的圖層,那么你把對應的圖層打開,如果不知道,那么全部圖層打開吧


UG制圖里面如何快速刪除沒用的圖素ug設計圖片2

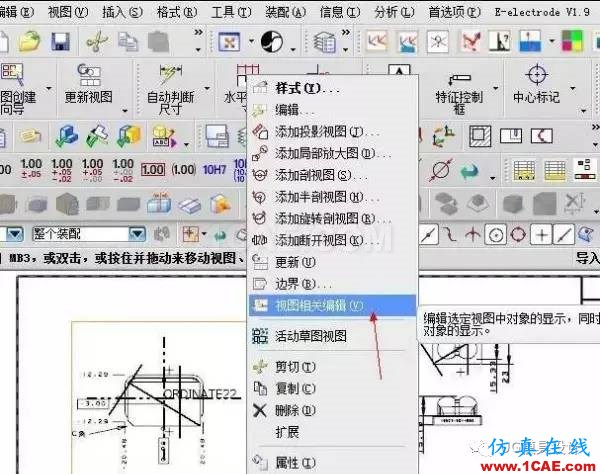

第三,選擇要編輯的視圖,再點右鍵,再點視圖相關編輯





UG制圖里面如何快速刪除沒用的圖素ug培訓資料圖片3

第四,彈出對話框選擇第一個擦除對像





UG制圖里面如何快速刪除沒用的圖素ug培訓資料圖片4

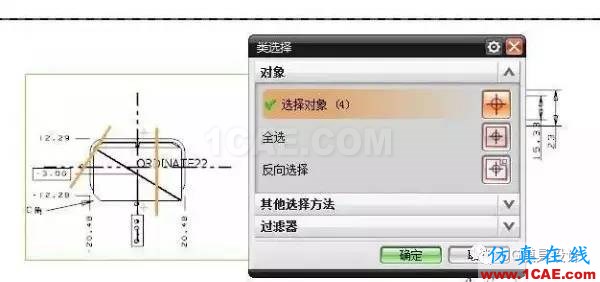

第五,選擇你要?jiǎng)h除的線條和點,再點鼠標中鍵





UG制圖里面如何快速刪除沒用的圖素ug培訓資料圖片5

第六,如下圖所示,這時我們這個視圖已經很清晰明了





UG制圖里面如何快速刪除沒用的圖素ug培訓資料圖片6
