如何創建汽車模復雜曲面分型面？

2017-08-20  by:CAE仿真在線  來源:互聯網

汽車產品的分型面往往都是一些復雜的曲面,分型面也不太好創建,如何能創建出完美的分型面,下面給大家分享幾種方法。

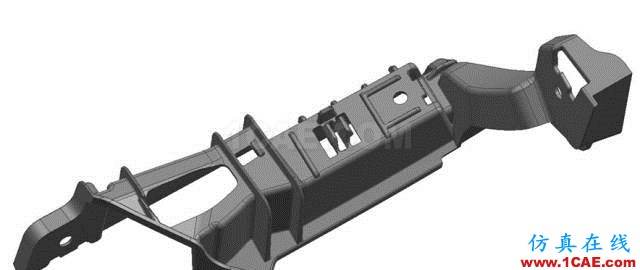

1. 汽車模分模最怕的就是高低落差比較大的地方,如下圖紅色框所示,如何快速創建分型面?

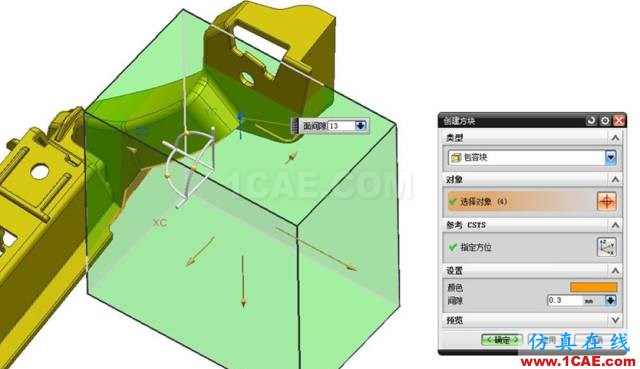

2. 此類型的落差比較規則,可以用實體創建分型面。首先創建一個包塊,如圖所示:

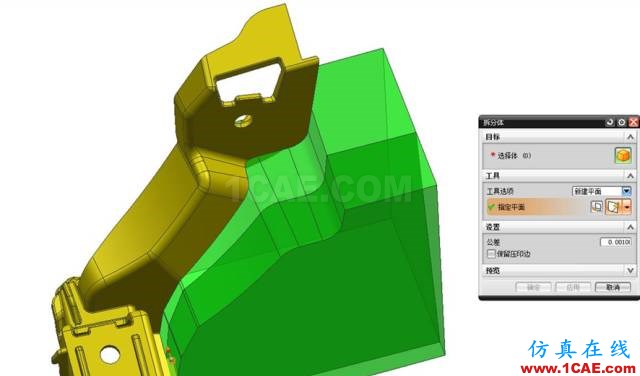

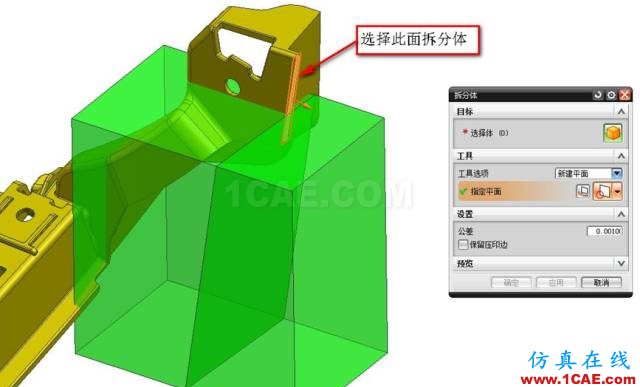

3. 利用“拆分體”命令拆分包塊,拆分工具面選擇如圖所示的面:

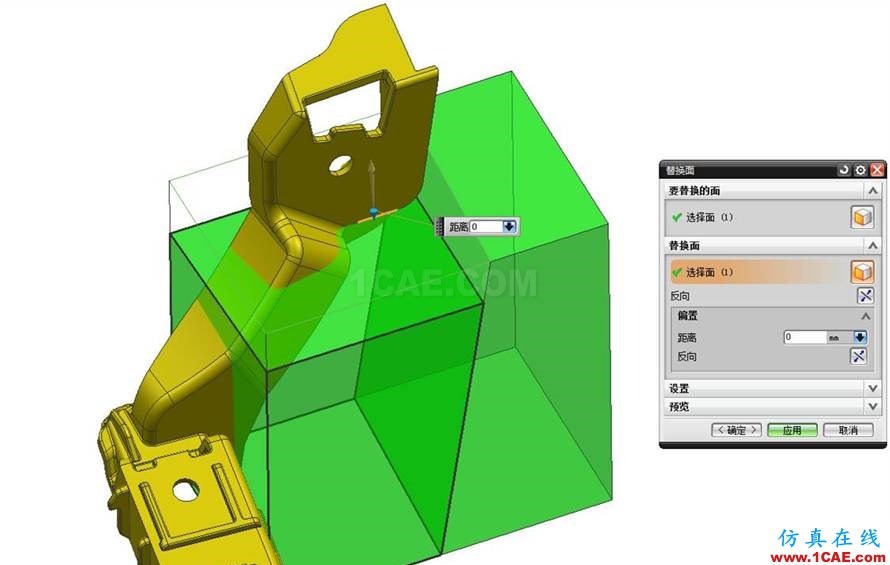

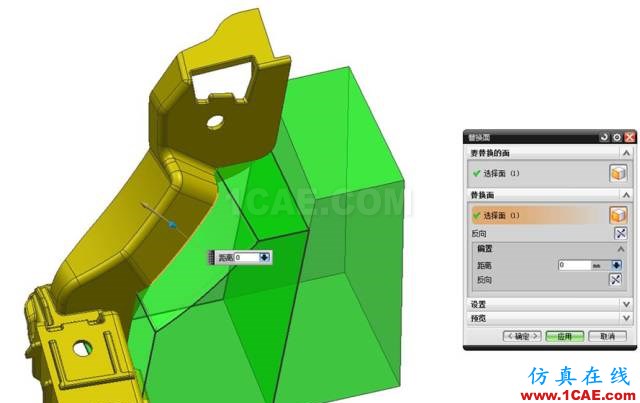

4. 利用“替換面”命令將包塊的面替到產品的分型面上,如圖所示:

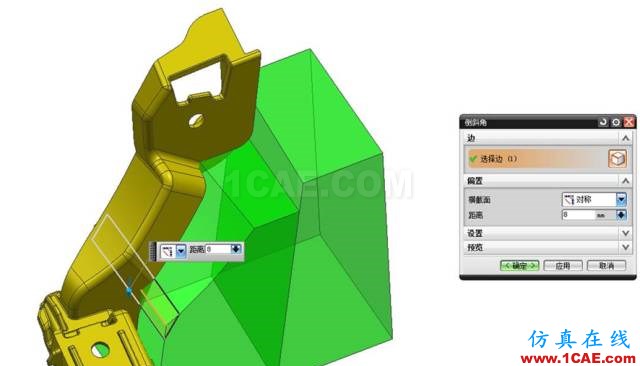

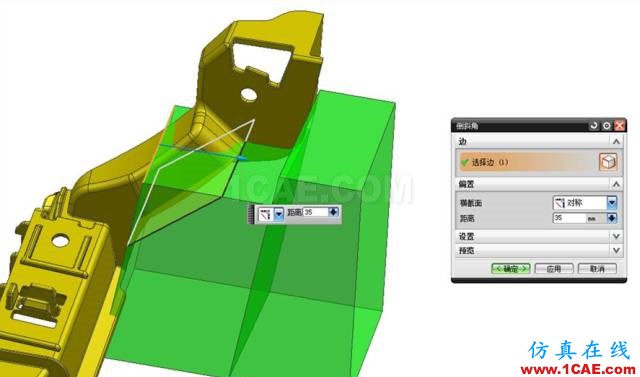

5. 利用“倒斜角”命令任意倒斜角,如圖所示,目的是創建一個面,便于替換到產品的分型面上。

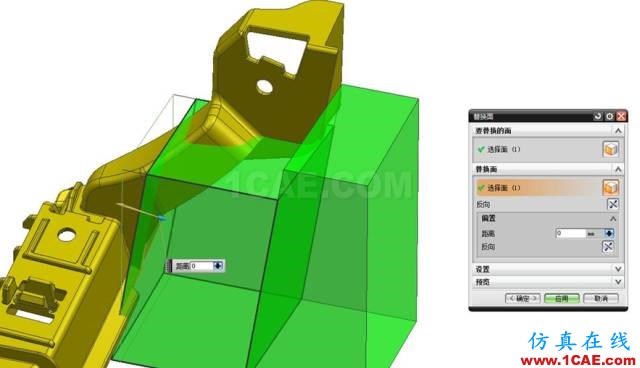

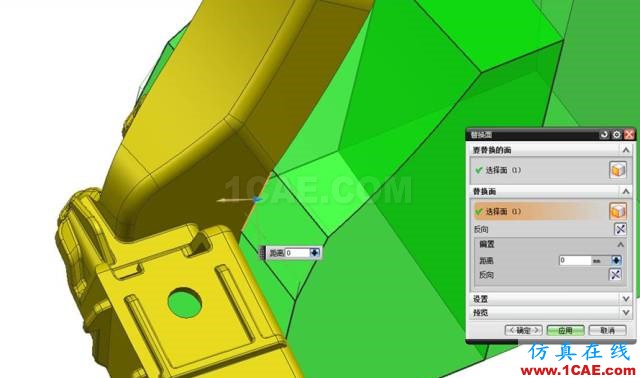

6. 利用“替換面”命令將包塊的面替到產品的分型面上,如圖所示:

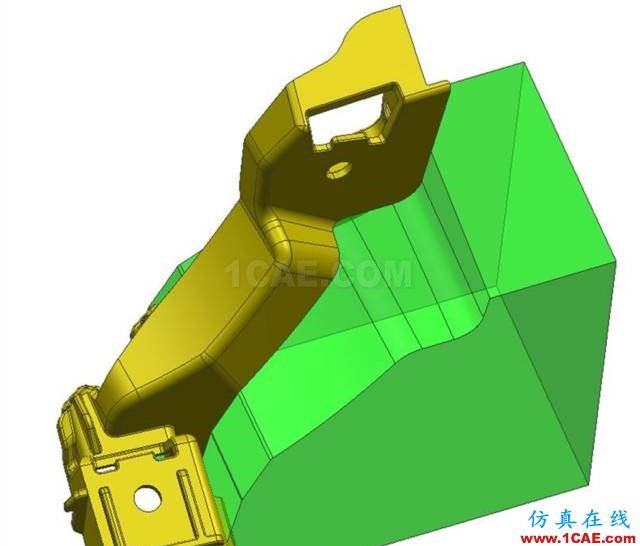

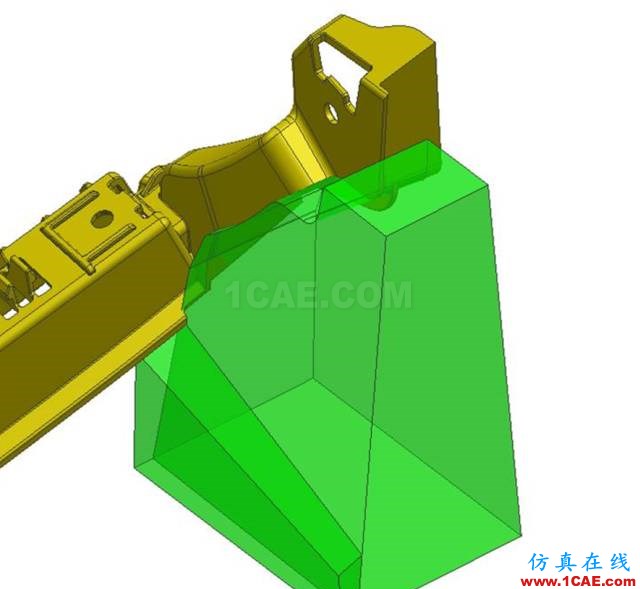

7. 用同樣的步驟倒角再替換,結果如圖所示:

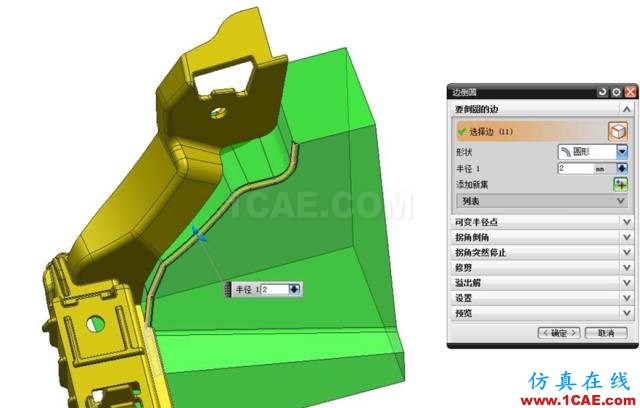

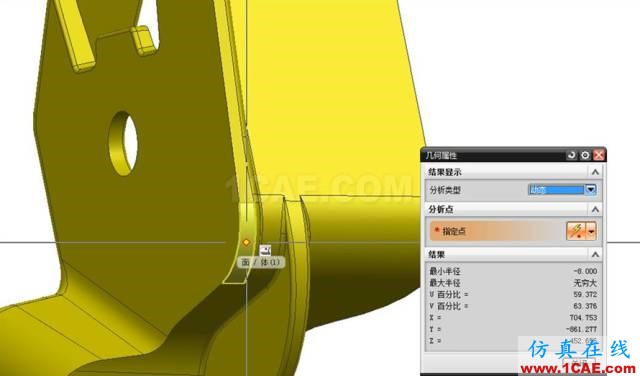

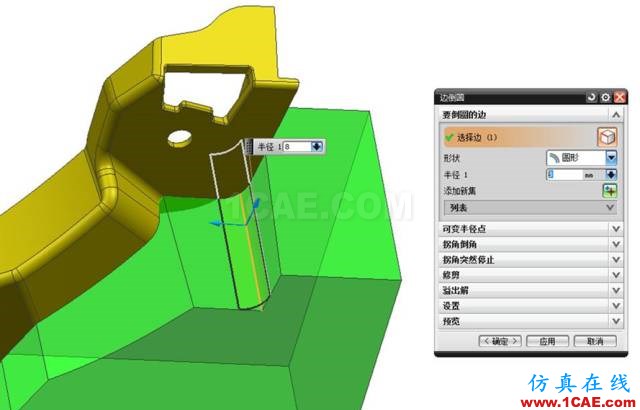

8. 利用“求和”命令將包塊求和起來,然后再用“幾何屬性”測量分型面上的R角是多,再用“邊倒圓” 命令倒圓角,結果如圖所示:

9. 利用“拆分體”命令分割包塊,分割面如圖所示:

10. 利用“替換面”命令替換到產品分型面上,結果如圖下圖所示:

11. 利用“求和”命令將包塊求和起來,然后再用“幾何屬性”測量分型面上的R角是多,再用“邊倒圓” 命令倒圓角,結果如圖所示,完成高低落差位產品分模。
