3D打印的出現給我們的生活生產帶來了很大的亮點,使得一些產品的上市周期大大縮減,這離不開優秀的設計師和先進的機器、軟件之間的配合。現在UG/NX11.0也嘗試與3D打印進行了對接,讓我們的工作效率更高效!

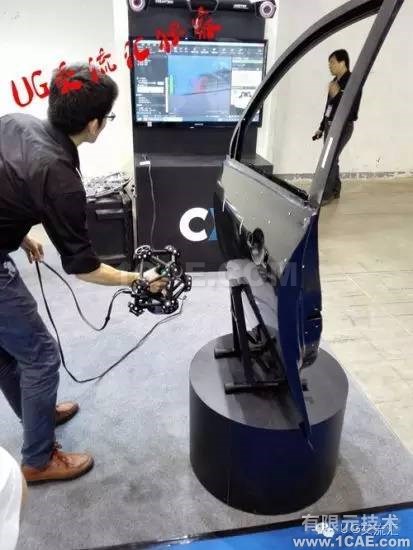

目前市場的多數3D打印設備讀取數據格式多為STL格式文件,這些STL格式文件是怎么來的呢?一部分是從現有的樣品通過掃描設備得來,另一部分通過一些虛擬建模軟件得來。這種格式的文件有個特點就是在我們常用的UG proe catia sw等等一些工程類三維軟件下無法進行直接的編輯,需要我們重新建模進行數據還原,也就是我們常說的逆向工程(抄數)

現在有了3D打印技術,新產品的前期測試驗證我們就不需要對其進行逆向處理,來占用我們大部分時間。我們可以直接用STL格式的文件進行3D打印,對產品驗證審核,等最終確認后,在對其數據進行逆向處理,生成可編輯可加工模具的3D數據。這樣我們的工作效率是不是提升很多。

UG/NX11.0之前的版本,只能對STL格式的小平面體進行無參數的剖線處理,通過常規的建模方式進行數據還原,來完成后續的處理無法在UG/NX軟件下面進行編輯布爾運算。

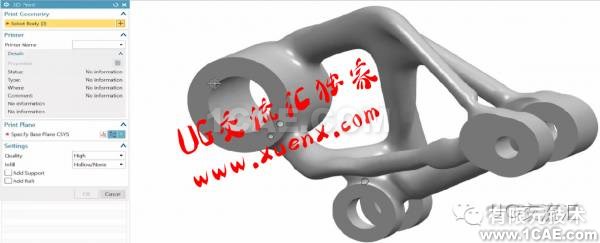

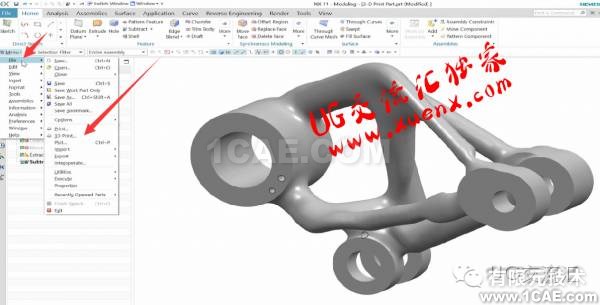

不多說了下面,通過圖片小視頻的給大家展示一下UG/NX11.0 的新功能

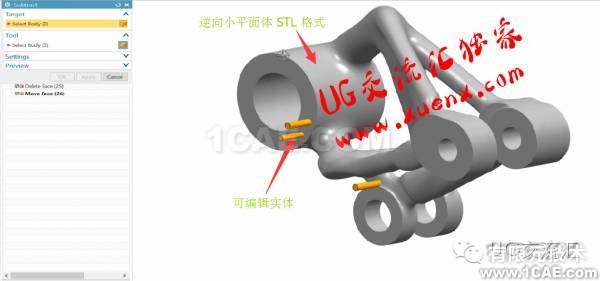

stl數據直接可以進行布爾運算
