UG倒圓角有爛面,還可以這樣處理?

2017-08-20  by:CAE仿真在線  來源:互聯網


今天有一個看官私聊我說UG模具設計有沒有好的倒圓角爛面處理方法,今天就來說說怎么樣才能讓UG倒圓角無爛面

(暢所欲言才是UG模具設計建立這個平臺的意義,有疑問、異議、好的案例等等都可以在下方留言,UG模具設計將會在平臺回復)


步驟1;在邊境相交處有非常尖銳的圓角,不符合要求所有需要重新處理。

UG倒圓角有爛面,還可以這樣處理?ug模具設計技術圖片1

步驟2;這是已經處理好的效果圖。


UG倒圓角有爛面,還可以這樣處理?ug培訓資料圖片2

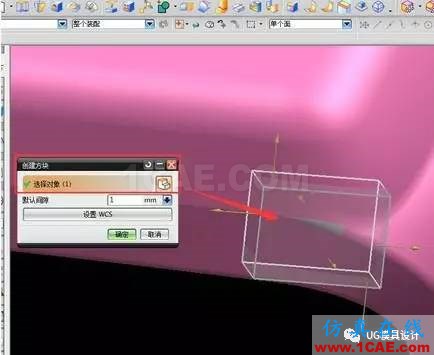

步驟3;原圖是沒參數的實體,首先我們可以先創建方塊體。


UG倒圓角有爛面,還可以這樣處理?ug培訓資料圖片3

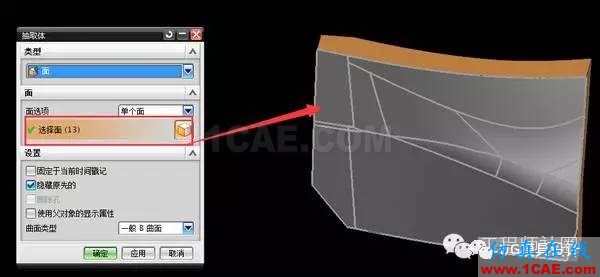

步驟4;然后通過局部修改的方式進行編輯,先抽取片體處理。


UG倒圓角有爛面,還可以這樣處理?ug培訓資料圖片4

步驟5;原有不光順的曲面部位重新創建網格面。


UG倒圓角有爛面,還可以這樣處理?ug培訓資料圖片5

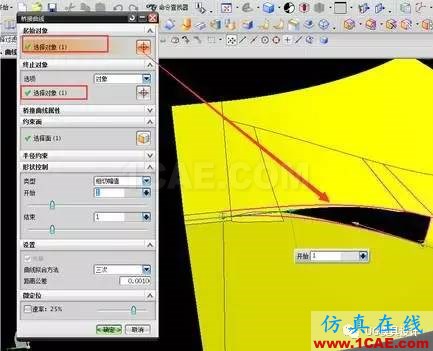

步驟6;比較尖銳的圓角處,先用橋接曲線然后會將不像4邊面的片體修剪。

UG倒圓角有爛面,還可以這樣處理?ug培訓資料圖片6

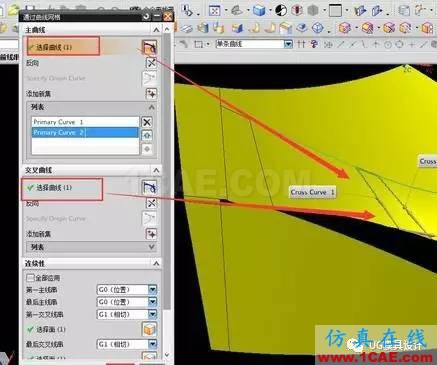

步驟7;通過曲線網格指令構建曲面。


UG倒圓角有爛面,還可以這樣處理?ug設計案例圖片7

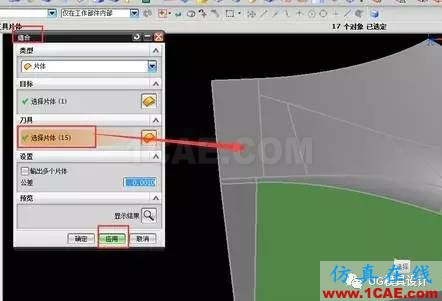

步驟8;然后將所有的片體縫合。


UG倒圓角有爛面,還可以這樣處理?ug設計案例圖片8


步驟9;再使用補片功能,有兩個條件(1;片體的邊境必須是在實體面上沒有公差)(2;片體的邊境一定是封閉的情況)

UG倒圓角有爛面,還可以這樣處理?ug設計案例圖片9

步驟10;已經構建完成。
