模具達人:解剖一下”彎管圓弧“抽芯模具的設計
2017-04-09 by:CAE仿真在線 來源:互聯網
彎管大家都知道有點難度
如果并且還帶圓弧呢?
這個模具是不是更難呢?
今天模具達人帶你領略一下
先來看一下產品圖
![模具達人:解剖一下”彎管圓弧“抽芯模具的設計ug設計圖片1](http://cyyaolei.com/i/g/fd/fd41a8ed27f96065f4cd3d553dc02cc0r.jpg)

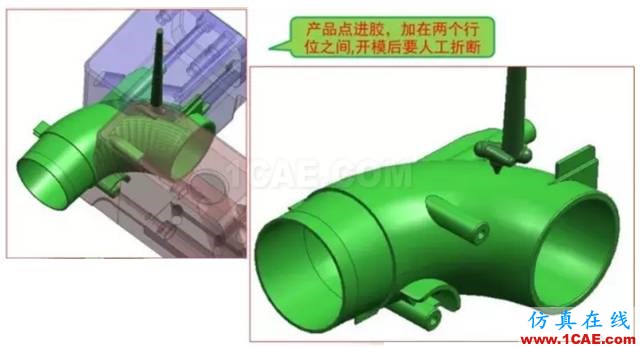

產品點進膠
![模具達人:解剖一下”彎管圓弧“抽芯模具的設計ug設計圖片2](http://cyyaolei.com/i/g/5e/5e3900d3a03e4b5a81b9f815cbc43ecdr.jpg)

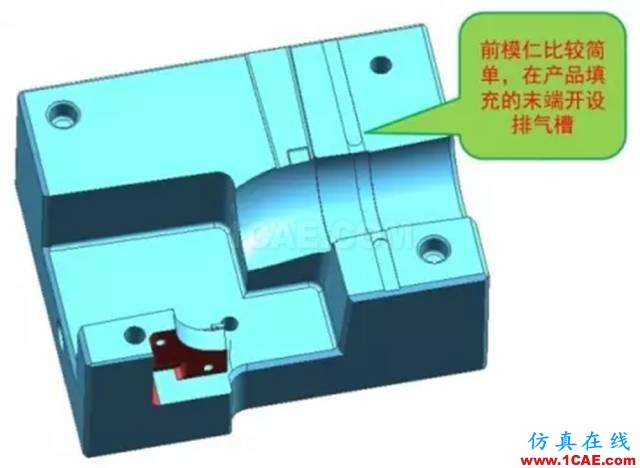

前模仁其實并不難
![模具達人:解剖一下”彎管圓弧“抽芯模具的設計ug設計技術圖片3](http://cyyaolei.com/i/g/63/63f44028211a720c1820a5abb77500c6r.jpg)

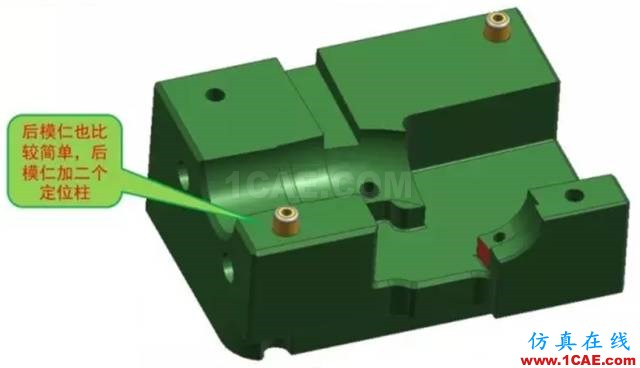

后模仁加二個定位柱
![模具達人:解剖一下”彎管圓弧“抽芯模具的設計ug設計技術圖片4](http://cyyaolei.com/i/g/23/232f04fc104ae60631abccf5953442a3r.jpg)
后模第二位圖

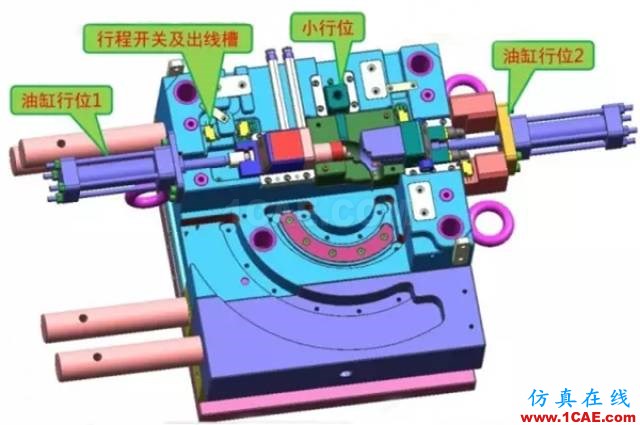

![模具達人:解剖一下”彎管圓弧“抽芯模具的設計ug設計技術圖片5](http://cyyaolei.com/i/g/81/8119663d55e15dbc086a4dcae2a4e15dr.jpg)

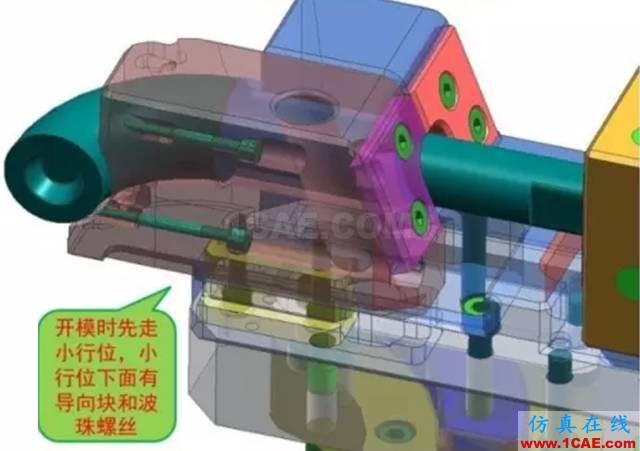

彎管抽芯圖示
▼
![模具達人:解剖一下”彎管圓弧“抽芯模具的設計ug設計技術圖片6](http://cyyaolei.com/i/g/99/99d08d48af85eb955e0ab11ea8991f09r.jpg)
![模具達人:解剖一下”彎管圓弧“抽芯模具的設計ug模具設計技術圖片7](http://cyyaolei.com/i/g/cd/cd56d30517f8315c009384e86204fd4ar.jpg)

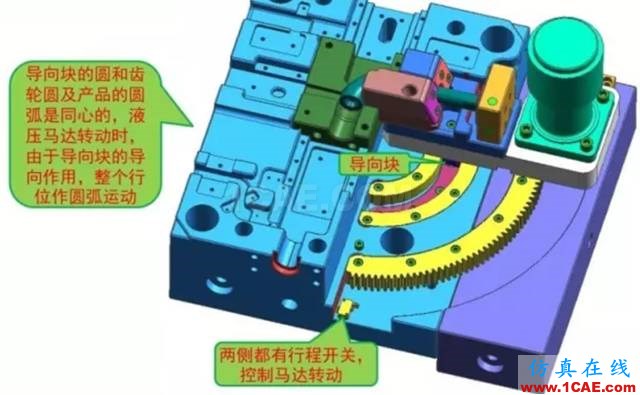

整個前模出來了

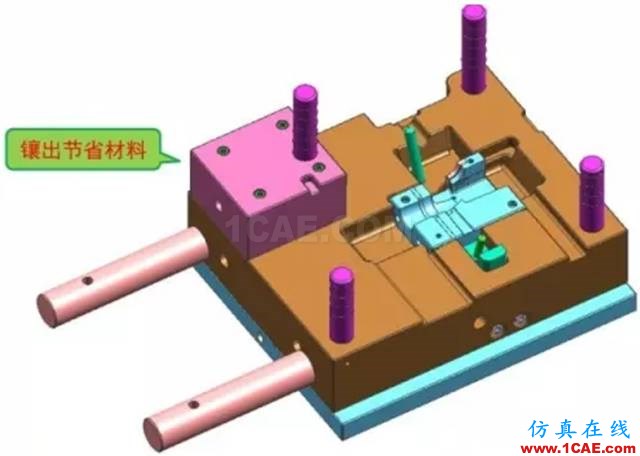

![模具達人:解剖一下”彎管圓弧“抽芯模具的設計ug模具設計技術圖片8](http://cyyaolei.com/i/g/64/64b02e39937e3b80b2d668afc1a9a9d8r.jpg)

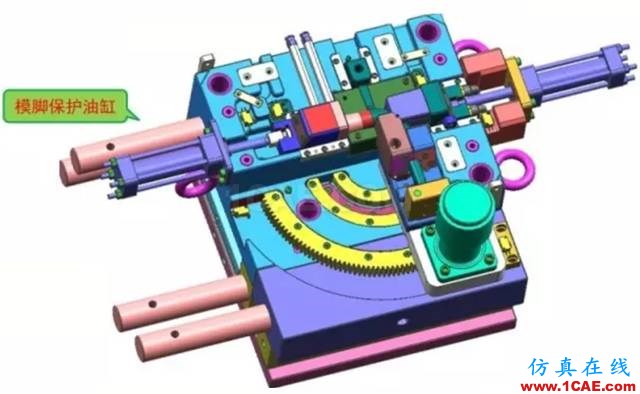

整體后模具圖
![模具達人:解剖一下”彎管圓弧“抽芯模具的設計ug模具設計技術圖片9](http://cyyaolei.com/i/g/d5/d571a946e8b7e67278f735d62a6beb36r.jpg)

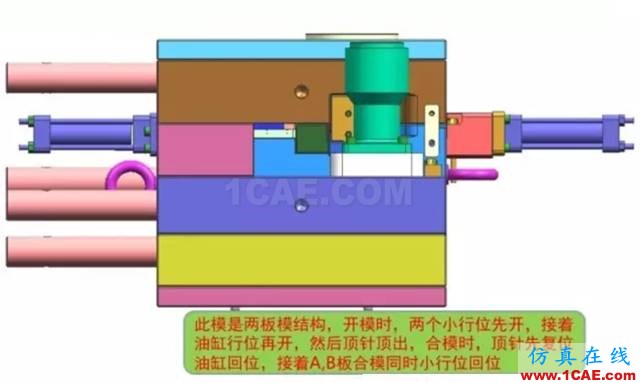

最后講解一下順序
![模具達人:解剖一下”彎管圓弧“抽芯模具的設計ug設計教程圖片10](http://cyyaolei.com/i/g/f4/f4e7a2a6c7839c7f45f15e63774340a9r.jpg)
