教你怎么畫模具的牛角進膠點、拆彎偷料

2017-04-11  by:CAE仿真在線  來源:互聯網

下面以一個簡單的牛角進點為例來敘述一下其畫圖步驟,如下圖所示:

步驟一:

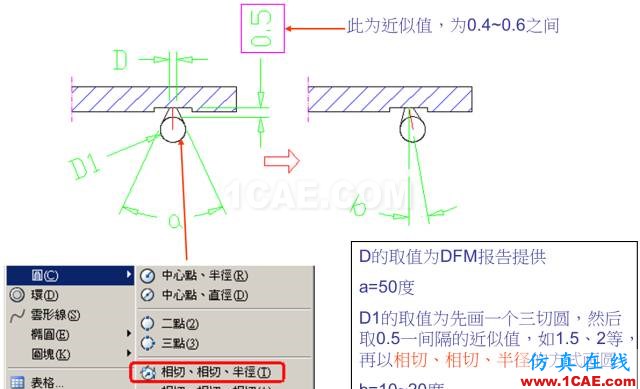

首先我們找到產品上進點位置,采用點澆口的方式將頭部形狀畫出,然后旋轉一個角度“b”。

步驟二:

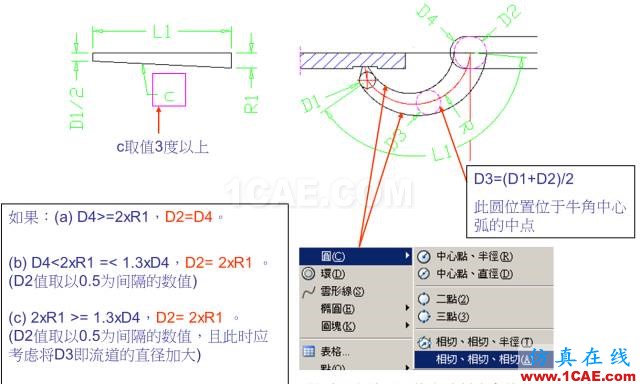

1:按下圖所示找到牛角的另一個端點,畫出為R為值的牛角中心線。

2:畫圖形校核牛角的大端直徑D2值,確定后定出D3值,然后畫出兩條相切弧,完成步驟。

步驟三:

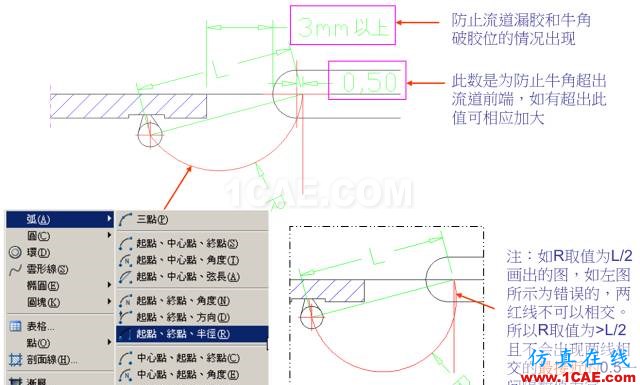

按下圖所示找到牛角的另一個端點,畫出為R為值的牛角中心線。

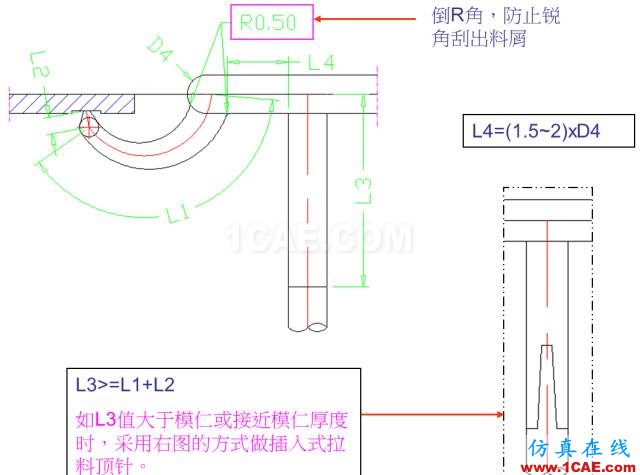

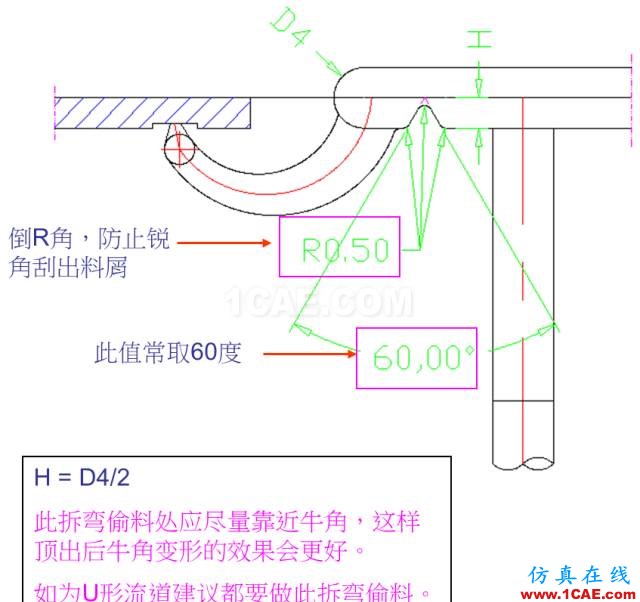

▌ 牛角拆彎偷料的畫法及取值
