搜索模具設計之分型面的選擇，實用的資料！
2017-04-09 by:CAE仿真在線 來源:互聯網

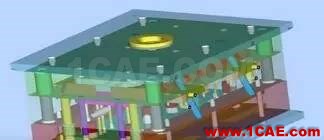

所謂的分型面,就是打開模具取出產品的面。分型面的選擇也是模具設計的第一步,它受到產品的形狀,外觀,壁厚,尺寸精度,模穴數等很多因素的影響。一般的產品拿到手里,大分型面確定我相信大家對這個基本沒什么問題?？蓪?duì)于很多有側抽芯,或者涉及到枕位,碰穿,插穿時。這些就有爭論了,怎么去選擇有時候還真不是個簡單的事,因此,咱們這里來聊聊如何去選擇分型面。
一般來說分型面的選擇都會遵循以下的幾個原則:
1:符合產品脫模要求 分型面也就是為了產品能順利取出模具的。因此,分型面的位置應該選在產品斷面尺寸最大的部位,這是一條最基本的原則。
2:方位的確定 在決定產品在模具里面的方位時,分型面的選擇應該盡量防止產品形成側孔或者側扣位,應避免采用復雜的模具結構。
3:分型面的形狀 一般的產品,常常采用一個與注塑機開模運動方向垂直的分型面,特殊情況下才采用其它形狀的分型面。分型面的形狀以方便加工和脫模為原則。像某此彎曲的產品,分型時就得根椐它彎曲的曲率來。
4:確保產品外觀和質量 分型面不要選擇在產品光滑的外表面。外觀面一般來說是不允許有夾線及其它影響美觀的線條出現的;有些有同心度要求的產品,得把有同心度要求的部分全部放到同一側,這樣才能保證其同心度。
5:有利于脫模 一般的模具的脫模機構都是在動模的,所以選擇分型面時應盡可能的使開模后產品留在動模。因此對于有些有可能粘住定模的地方,我們往往會加做定模輔助脫模機構。
6:考慮側向開模距離 一般的側向機械式開模的距離都是比較小的。因此選擇分型面時應把抽芯距長的方向選擇在前后模開合的方向上,將短的方向做為側向分型。
7:鎖模力的考慮 模具的側向鎖模力相對來說比較小,所以對于投影面積較大的大型產品,應將投影面積大的方向放在前后模開合模方向上,而將側投影面積較小的作為側向分型。
8:利于排氣 當把分型面做為主要排氣時,應該把分型面設計在塑料流動的末端,以利于排氣。
9:模具零件易于加工 選擇分型面時,應把模具分割成易于加工的零件,減小機加工難度。
10:R分型 對于很多產品,分型面處有一整圈R角的,這時的分型得考慮到R最佳分型,不能出現尖的一邊。
