ug同步建模優化面在去除圓角和工程制圖中的作用

2017-03-12 by:CAE仿真在線來源:互聯網

ug同步建模中的優化面大家應該用的比較少,甚至比較陌生。其實它在我們使用ug接收外來圖形導入的時候,起的作用還是相當明顯的。

1.在我們導入stp圖形后,可以把圓柱面合2為1,也可以識別出圓角面便于后續刪除圓角面。大家看下面的視頻。

2.那么優化面在ug工程制圖中什么作用呢,如下圖我們導入這個stp圖形

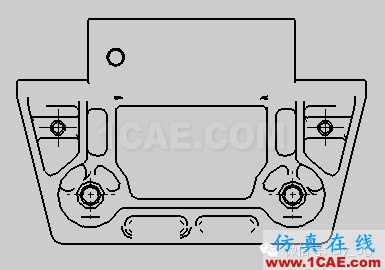

然后進入到ug8.0工程制圖環境中,建立圖框,添加一個基本視圖,并且通過樣式修改把光順邊和虛擬交線去掉,得到如下圖所示。

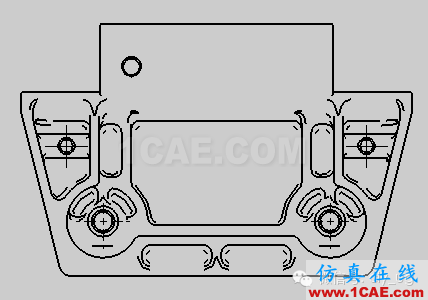

我們看出圖示當中光順邊和虛擬交線有些還是存在的,這個時候我們回到建模環境中,通過ug8.0優化面處理一下,得到如下圖所示。

這個時候我們看到圖形就比較規則和整潔了,最后再處理下,就可以制圖了。

所以說,外來圖形導入ug中的時候,我們一般多要用ug同步建模中的優化面處理一下。
