如何算異形防水圈大小模具設計資料

2017-03-12 by:CAE仿真在線來源:互聯網

模具設計中,特別是機殼模,頂針,鑲件多,走運水可算是個體力活了。搞來搞去,想半天,這個不說,有些時候,我們還得想辦法安放防水圈,有時候兩三個水井,或入水口共用一個防水圈,不得已,這時候我們就得把防水圈做成異形,

常見的公司針對異形防水圈有兩種做法:

一是買了長條的密封圈,需要多長剪多長,剪下來用502接起來,再裝上去,這種做法搞不好就容易漏水。所以,基本上我是不采用。

二是做成個整體防水圈,當然,這是效果最好的。那么,異形防水圈,我們?nèi)绾稳ビ嬎闼拇笮∧?

防水圈我們在備料時,一般是寫它的外徑x線徑。對于異形的防水圈,我們要知道它的大小,首先就得知道它的周長。因此,算出了異形的周長。那么防水圈的大小就出來了。怎么算?

圖中就有三個異形防水圈。

首先來說,你畫防水圈時,得弄清楚你是用外壓還是內壓。這里以內壓為例。

內壓防水圈,其外徑大小,就是槽的外輪廓大小,那么,我們就直接算槽的外輪廓長度就可以了,算法如下:

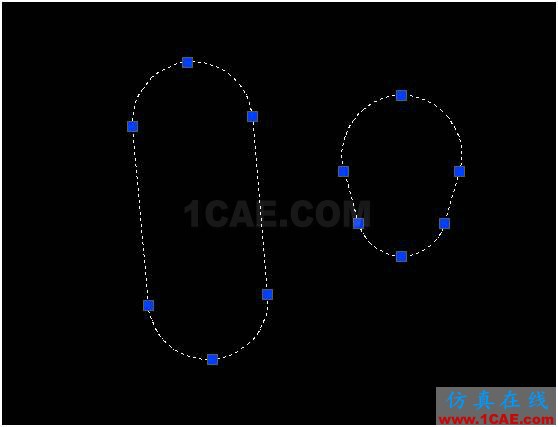

1:提取槽的外輪廓線,并把它做成一個整體

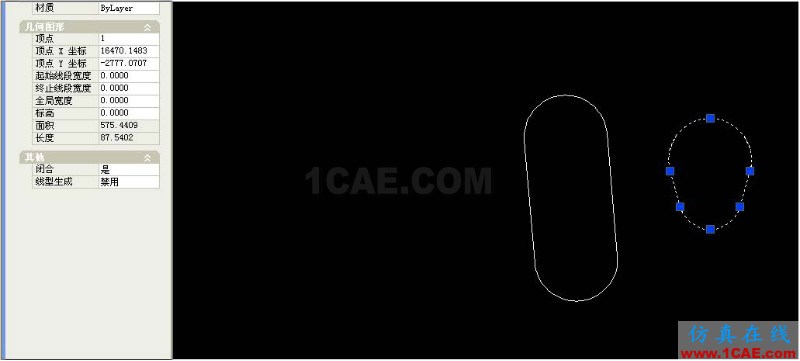

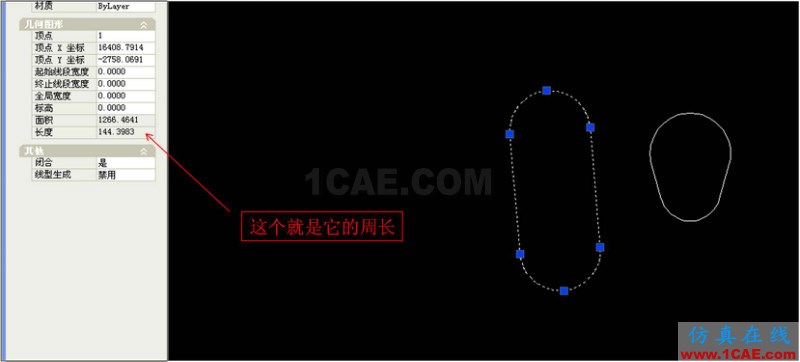

2:利用“MO”命令,查看其周長。

3:利用公式:周長=直徑x∏。算出直徑是多少就可以了。如果算出來的直徑,跟標準相差太多的話,適合修整一下槽的大小即可。
