1. 在UG中打開需要轉換的零件圖

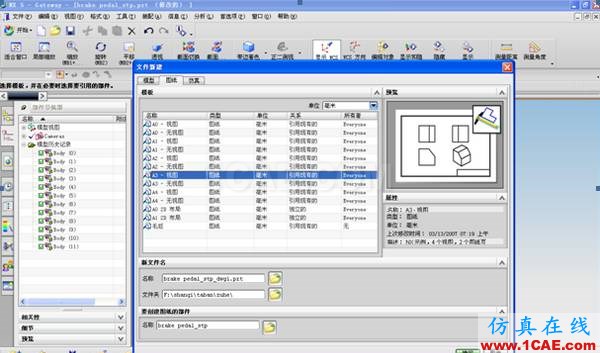

2. 選擇新建文件——圖紙文件——圖幅等——確定

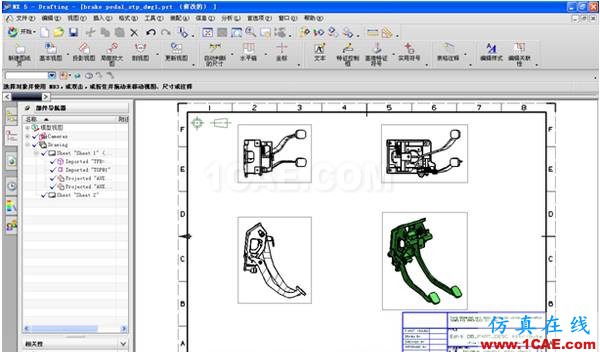

3. 這時轉換到UG工程圖,做好視圖布局如下:(這個時候要注意每個視圖的比例要為1:1,不然后面輸出到cad后比例不一致)

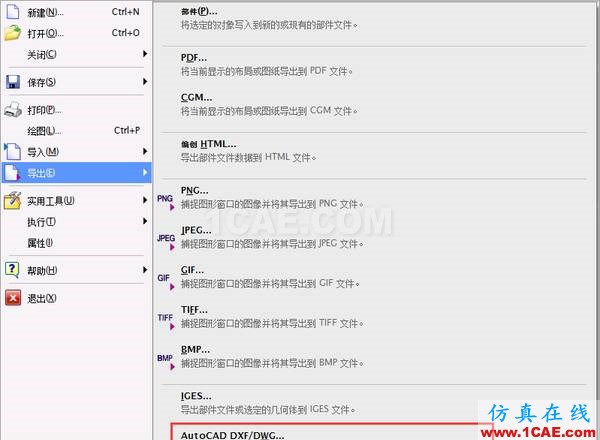

4. 選擇文件——導出——autocad dxf/DWG

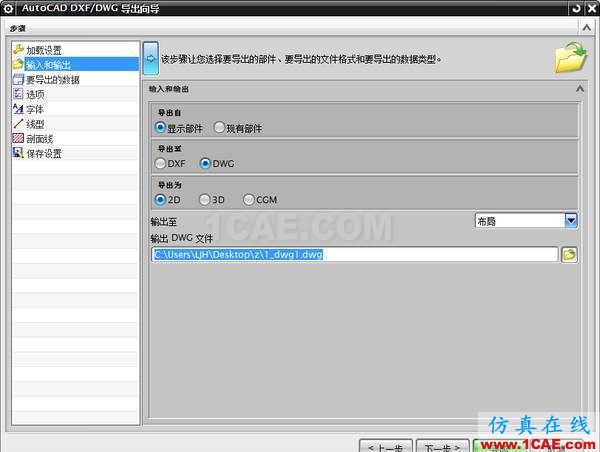

5. 在導出向?qū)?nèi)設置各種導出參數,格式可以選擇DXF或者dwg,設置輸出目錄別到后面自己找不到,具體根據自己需要來,一路下一步,然后完成。

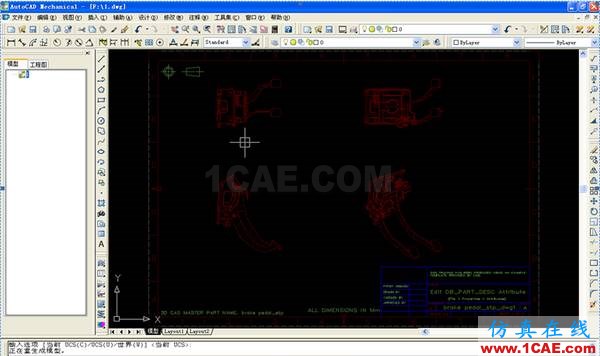

6. 找到導出的dxf、dwg圖紙,打開后可見
這個時候基本就完成了導出了,這里面其實還有一個技巧,如果說前面在ug內布局時,確實沒有做到1:1,其實也沒關系,導入到cad后,只要你知道圖形中其中一個尺寸就行了,按照比例在cad中反向縮放也是可以的,以前我在ug中忘記設置1:1就采用這種方法,總的來說就這么兩種方法:一個是在ug工程圖做好1:1視圖,另一個就是在cad反比例縮放。
