『工藝篇二』旋轉成型（滾塑）

2017-02-24 by:CAE仿真在線來源:互聯網

旋轉成型,可能大家更熟悉他的另一個名字- 滾塑

工藝成本:加工費用(中),單件費用(低-中)

典型產品:家具,玩具等

產量適合:適合中低小批量生產(不超過10000件)

質量:精確成型的產品表面,但成型后體積會縮小3%

速度:單件時間長(30-60分鐘/ 件)

旋轉成型(Rotation Molding):適合高質量表面產品的成型工藝,尤其適用于PE, PA, PP, PVC, EVA等塑料制品

設計建議

應盡量避免帶有尖角和硬邊的產品造型

步驟1:將高分子聚合物顆粒倒入模具腔體內

步驟2:加熱模具,使腔體內的高分子聚合物顆粒融化為液體,旋轉模具,迫使高分子聚合物液體在模具腔體內部成型(25分鐘+)

步驟3:注入空氣至腔體,直至模具冷卻(25分鐘+)

步驟4:脫模,完成

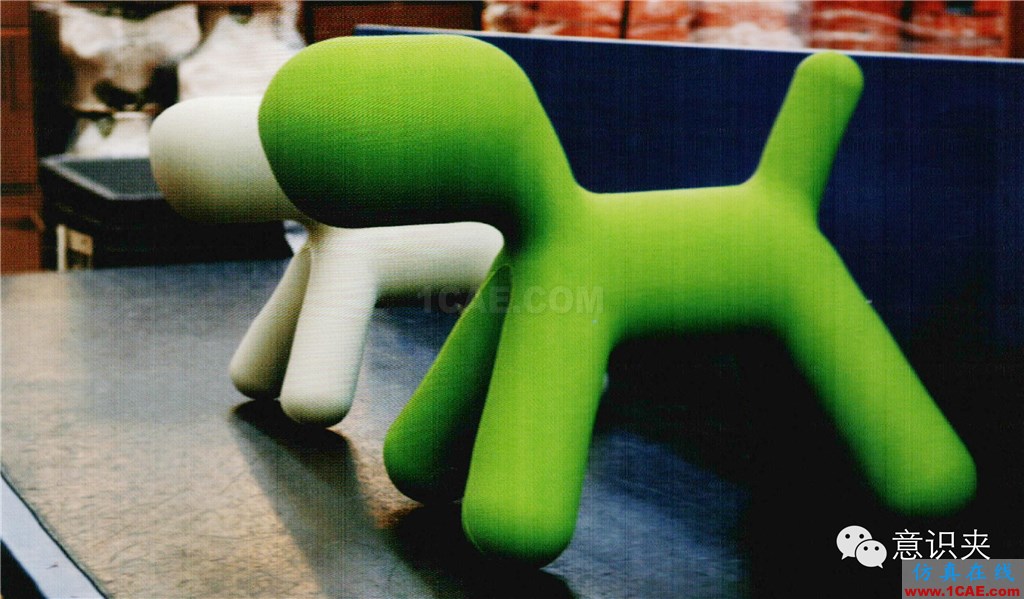

實例:小狗椅是由綠色PE旋轉滾塑成型

步驟1:稱取一定量的綠色PE粉末

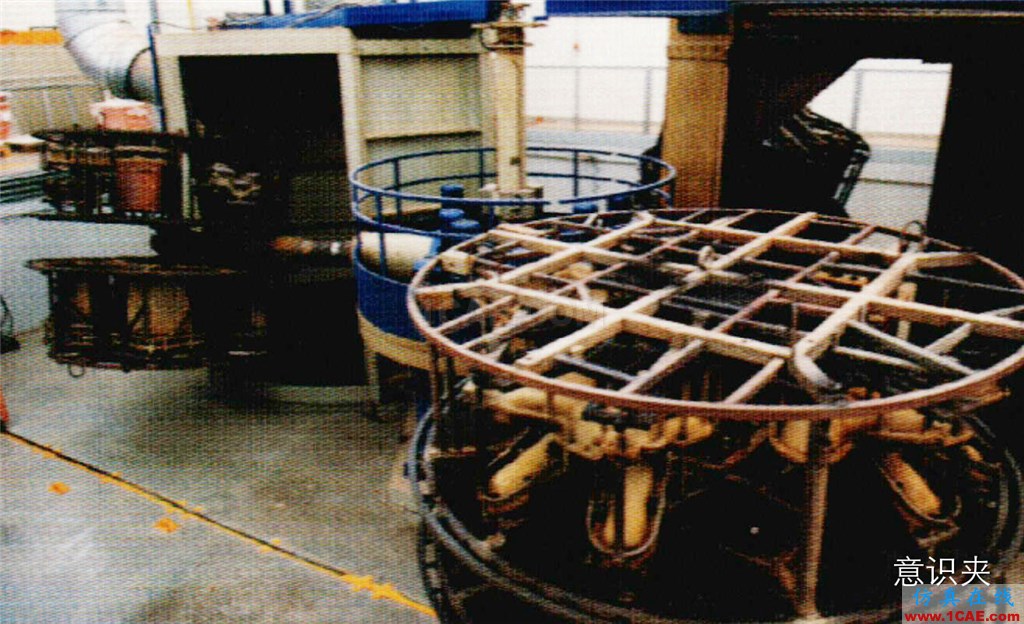

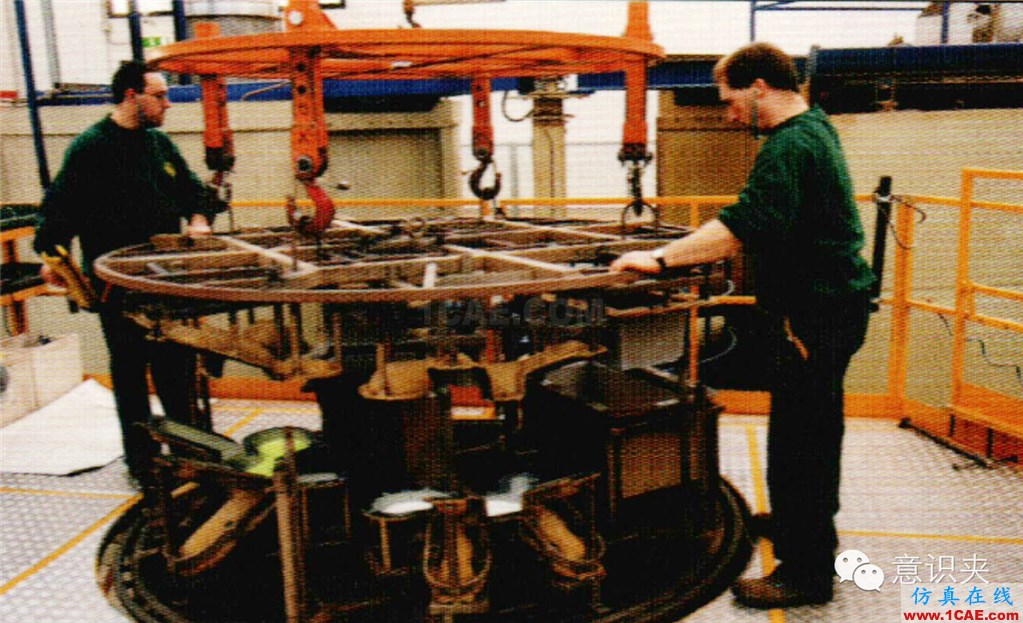

步驟2:將模具固定在旋轉臂上

步驟3:將第一步準備好的綠色PE粉末倒入模具腔體

步驟4:加熱模具25分鐘,使內部PE粉末融化為液體

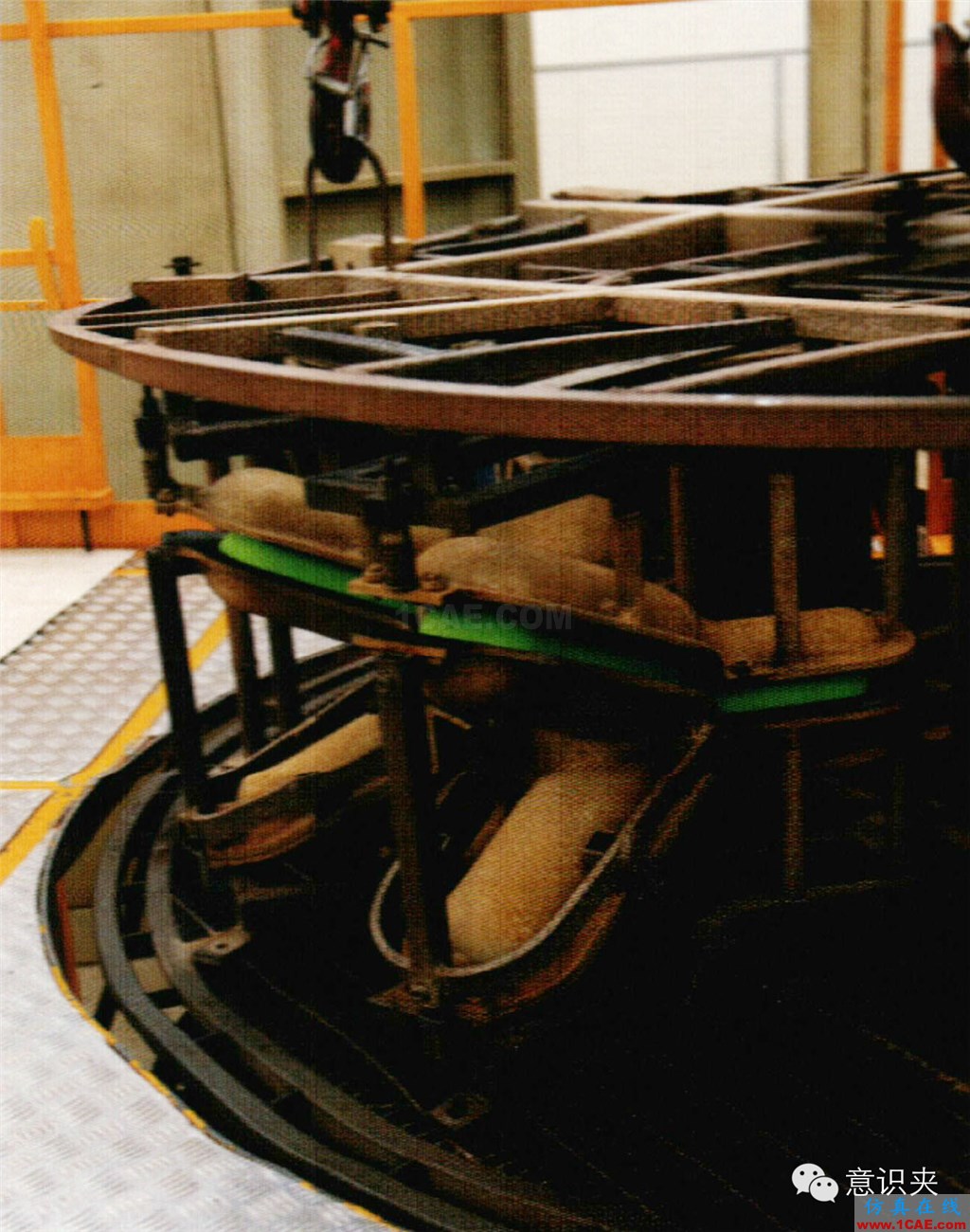

步驟5:旋轉成型

步驟6:注入空氣至腔體內,使模具冷卻

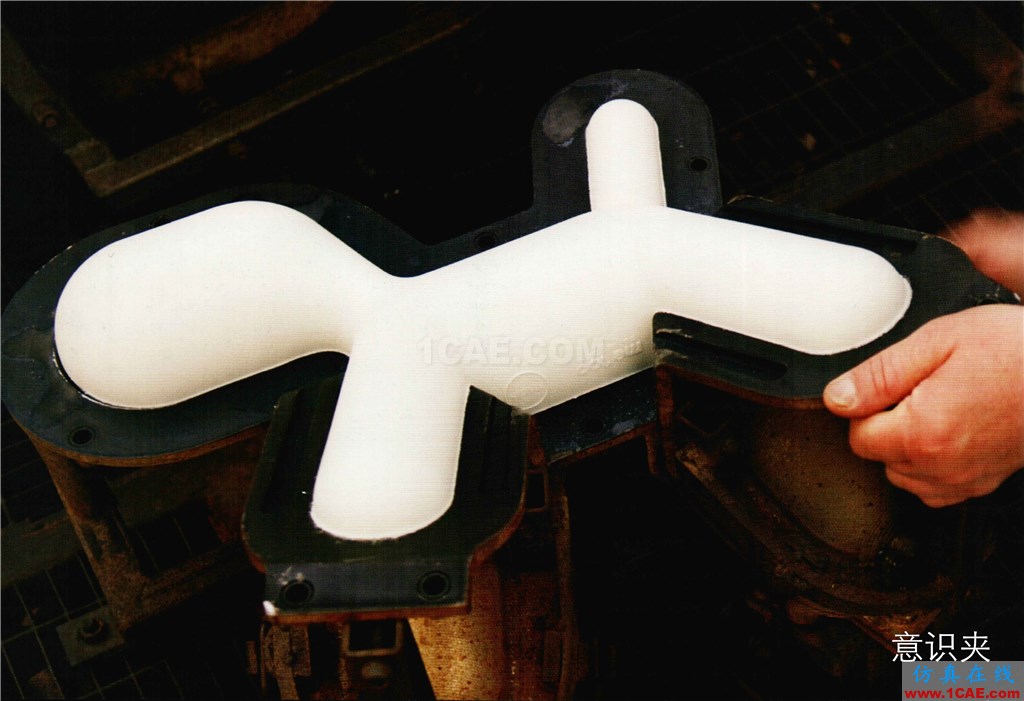

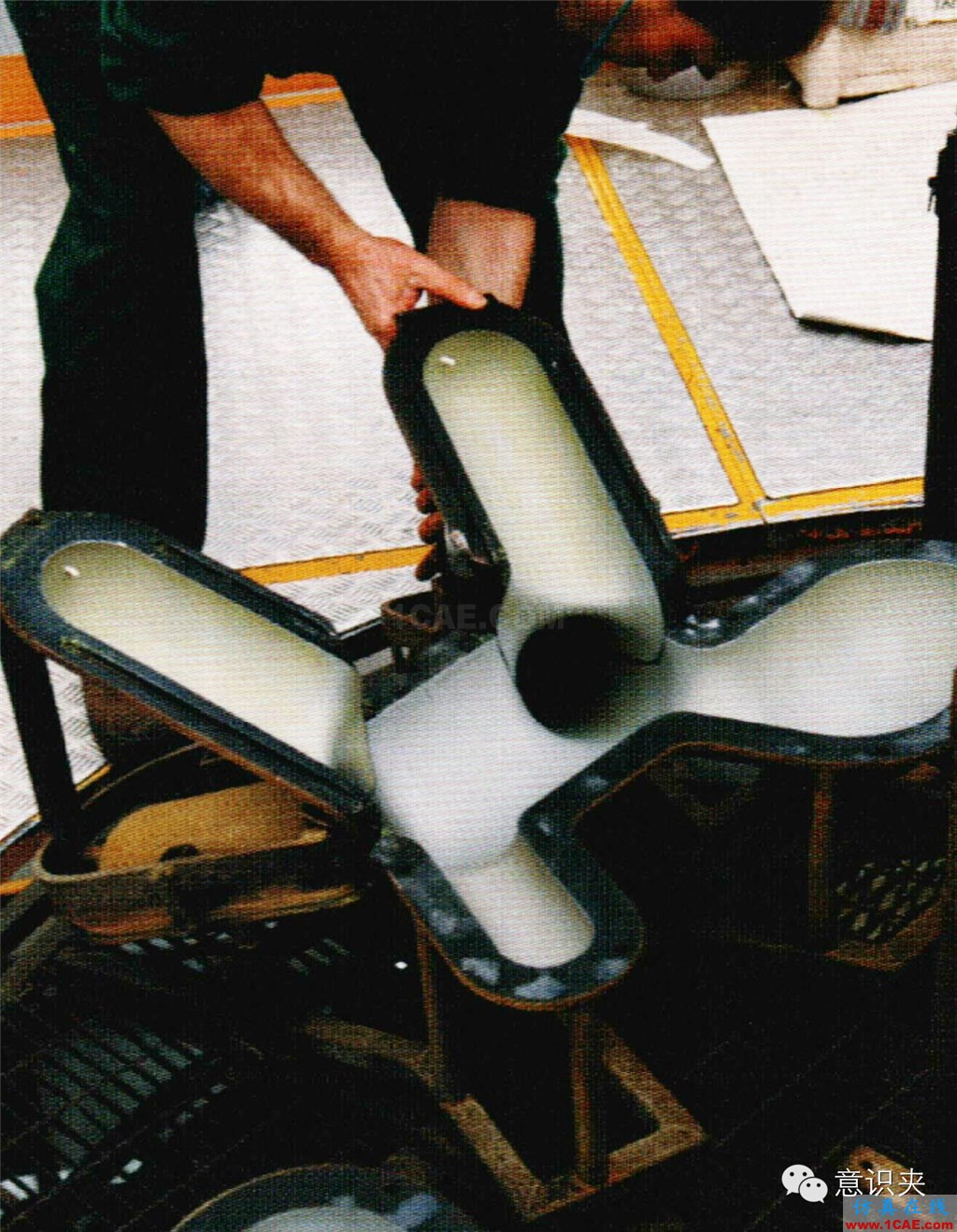

步驟7:脫模,完成

1.流程視頻解析

2.用旋轉成型制作復活節巧克力彩蛋

本文由意識夾(Mindclip)原創,轉載學習交流!
