做設計的應該要懂得！材料工藝詳解——成型技術

2017-02-24  by:CAE仿真在線  來源:互聯網

成型是指工件、產品經過加工后具有了某種特定的、所需要的形狀。今天算是拋磚引玉,為大家介紹常用的7種成型技術。

1-熱壓成型

橡膠,塑膠及纖維強化復合材料置入預熱模穴中藉由加壓成型。

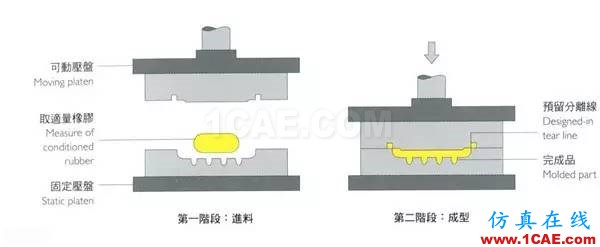

熱壓成型示意圖

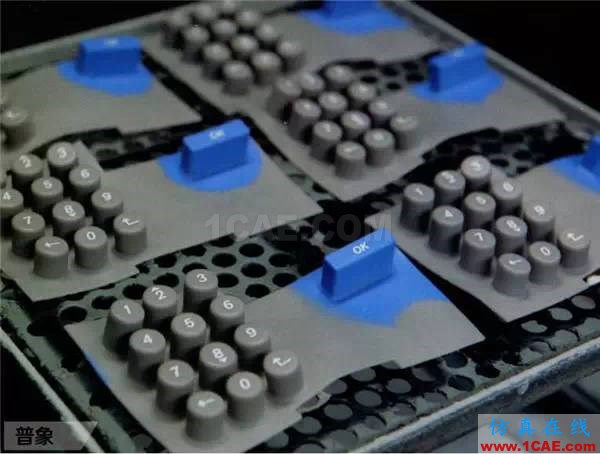

熱壓成型制成的鍵盤按鍵

2-熱成型

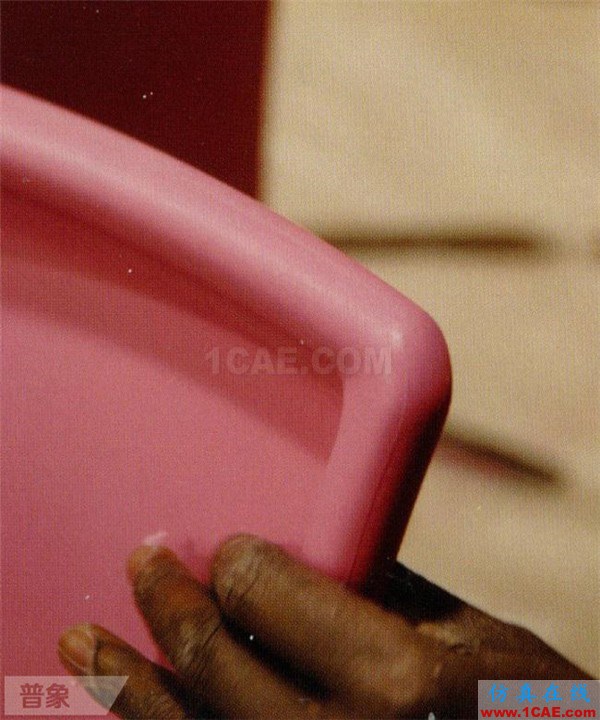

熱塑性塑膠板材料在加熱后加壓成型,適用成型板厚在1毫米至12毫米。

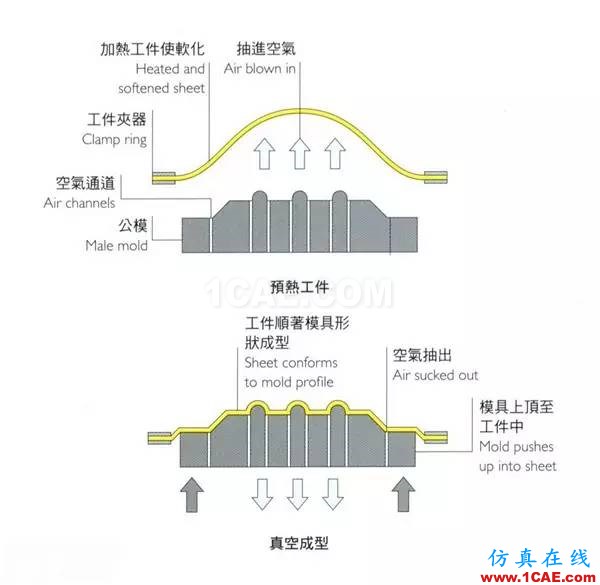

熱成型示意圖

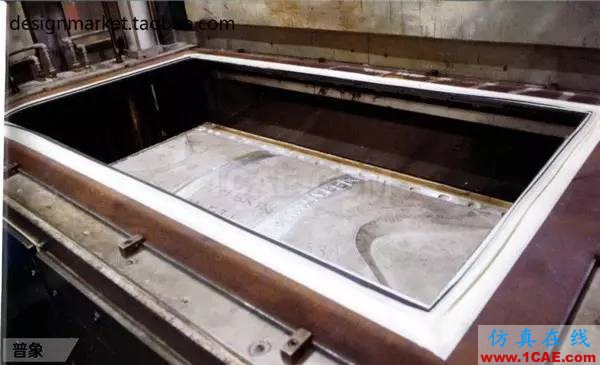

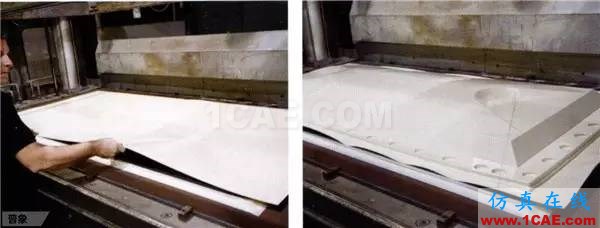

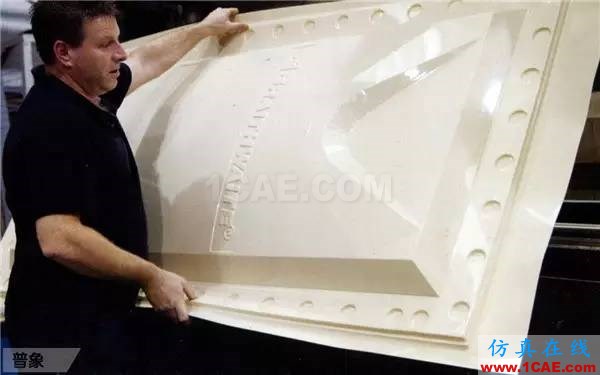

制作過程如下

3-旋轉成型

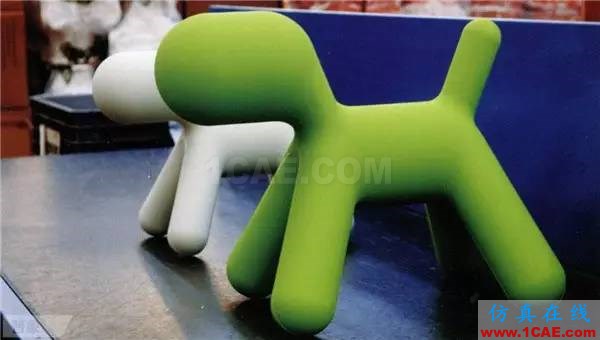

旋轉成型用于制作具有等肉厚的中空形體,聚合物粉末沿著模具內壁經過加熱后,滾動翻攪自成無內應力的加工成品。

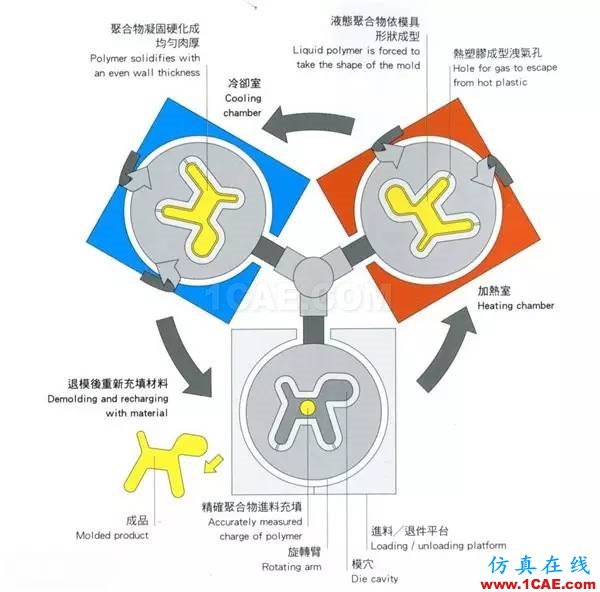

旋轉成型示意圖

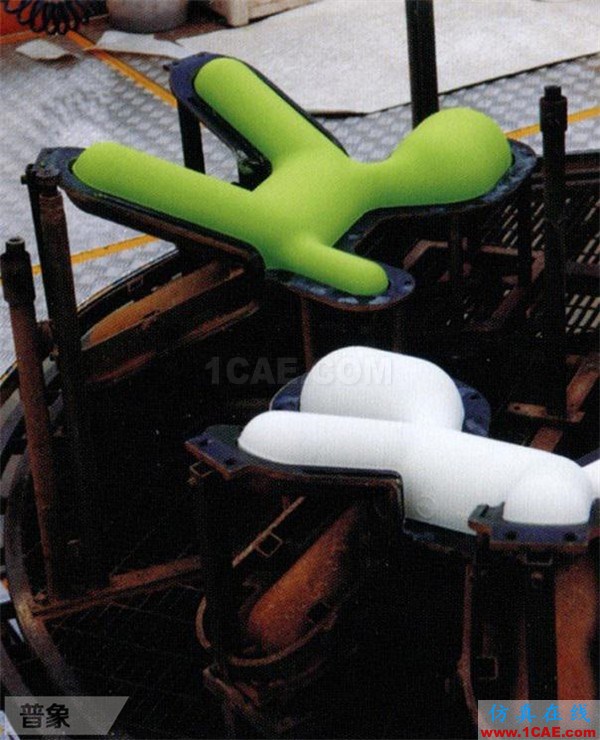

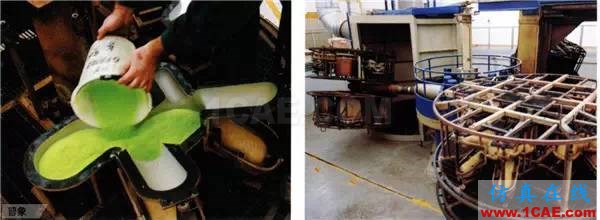

制作過程如下

4-射出成型

射出成型是塑膠制品大量生產最重要的生產技術,它被用以生產種類極為繁多的日常生活用品,它能成型復雜形狀且尺寸差異大的產品,從大件的產品到很薄的小玩意。

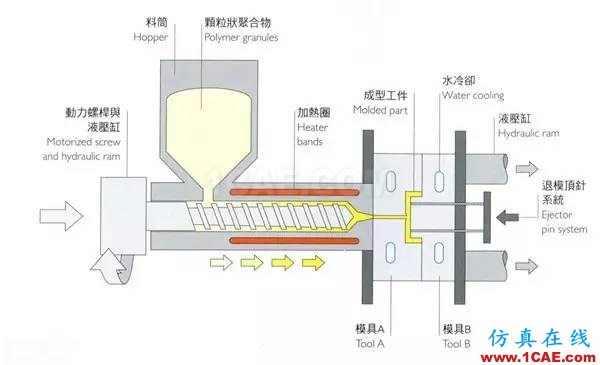

射出成型示意圖

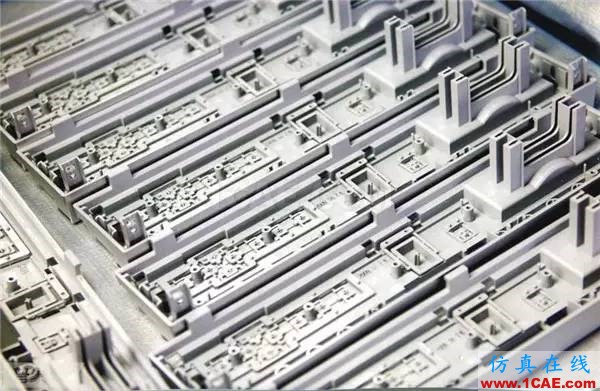

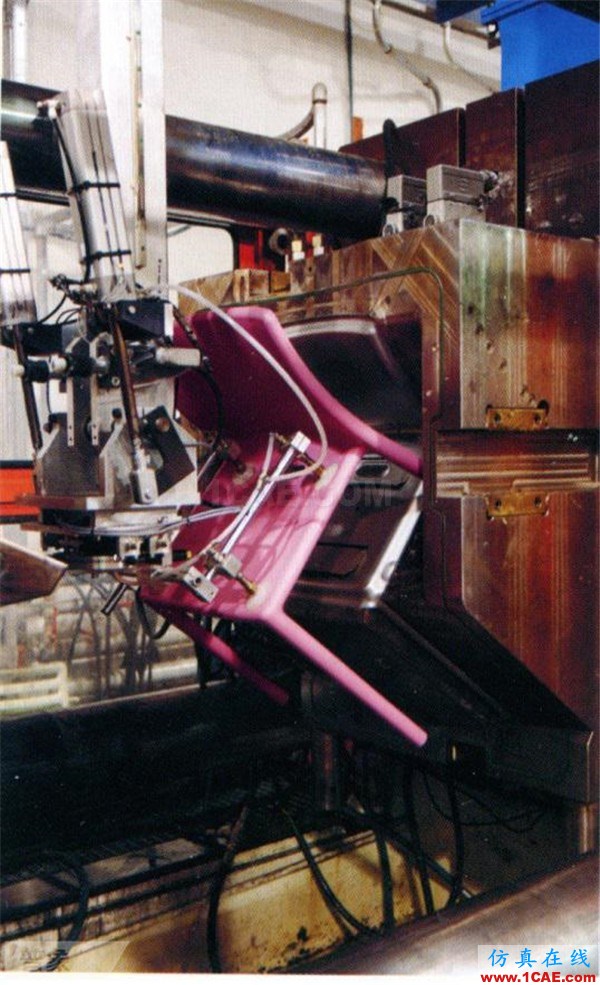

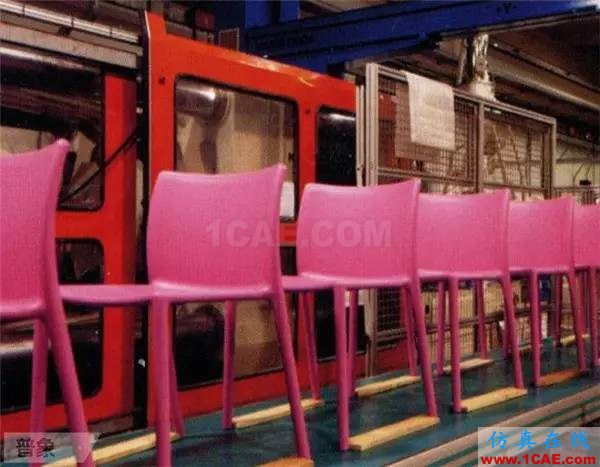

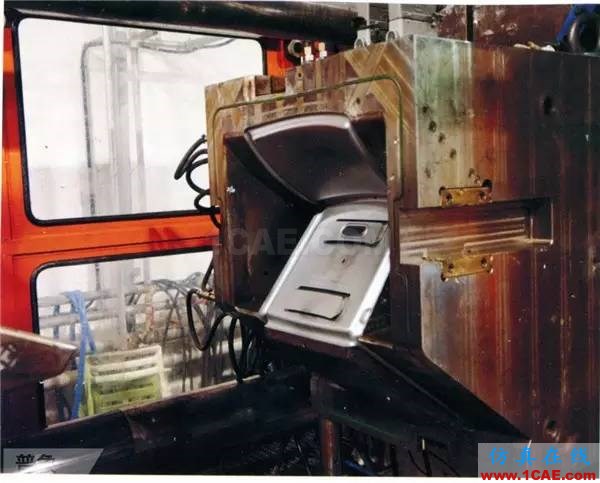

制作過程如下:(這款著名的椅子也是射出成型做出的哦,不過它用的成型工藝準確說應該是空氣輔助射出成型,示意圖如下,可以成型中空的結構)

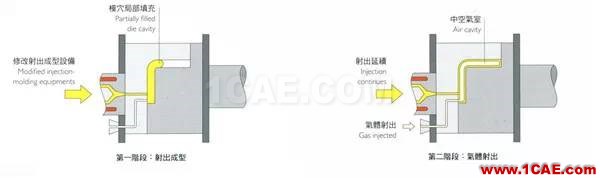

空氣輔助射出成型:

5-金屬旋壓

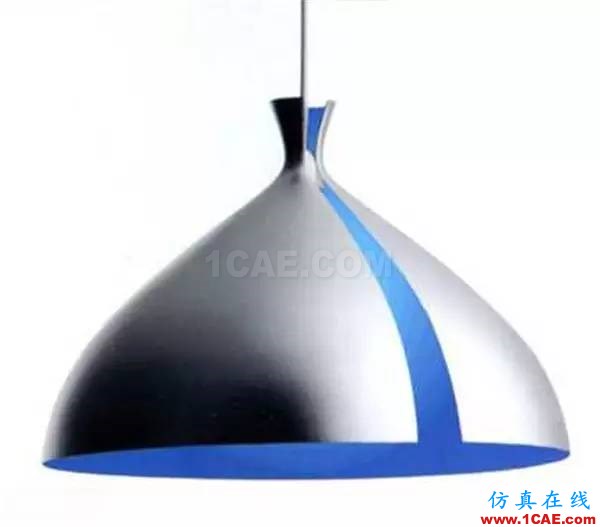

金屬旋壓是一種鈑金成形制程,用來制造旋轉對稱的工件如圓柱形,圓錐形和半球形,金屬旋壓使用單邊模具,或以漸進式加工成型。

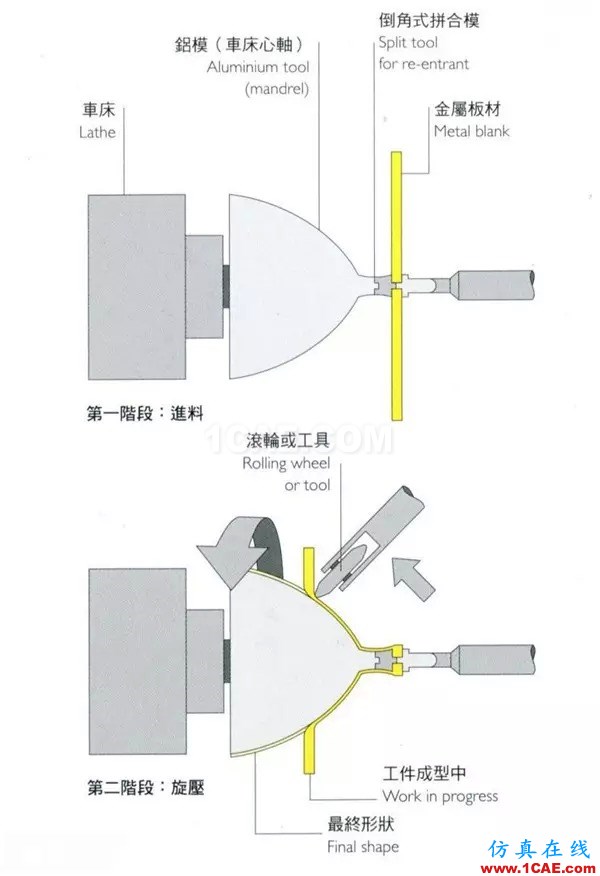

金屬旋壓示意圖

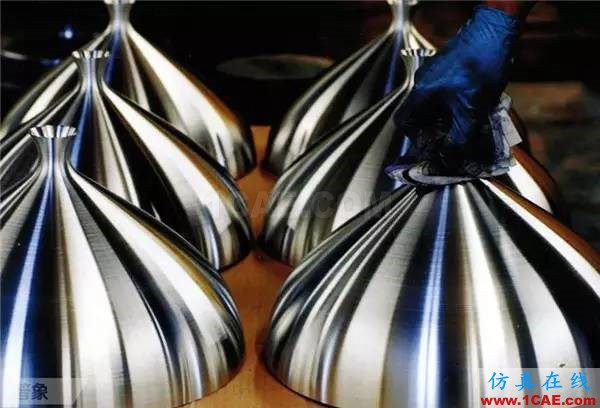

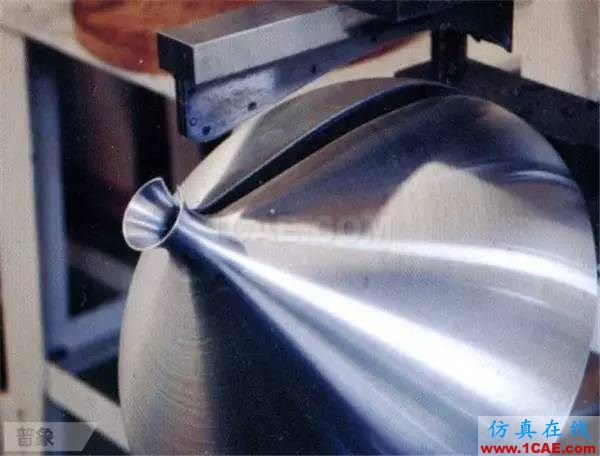

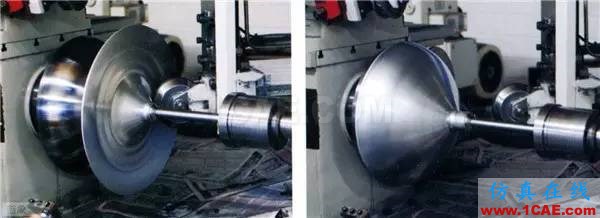

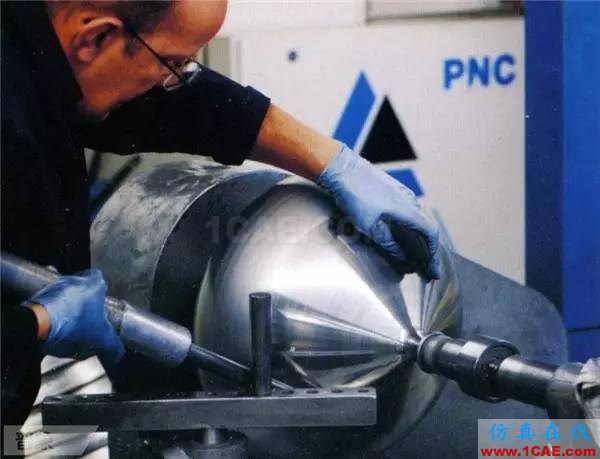

制作過程如下:

6-金屬扭軸成型

金屬管材的扭軸成型,是金屬折彎工藝中的一種,用于小角度的折彎成型工藝。

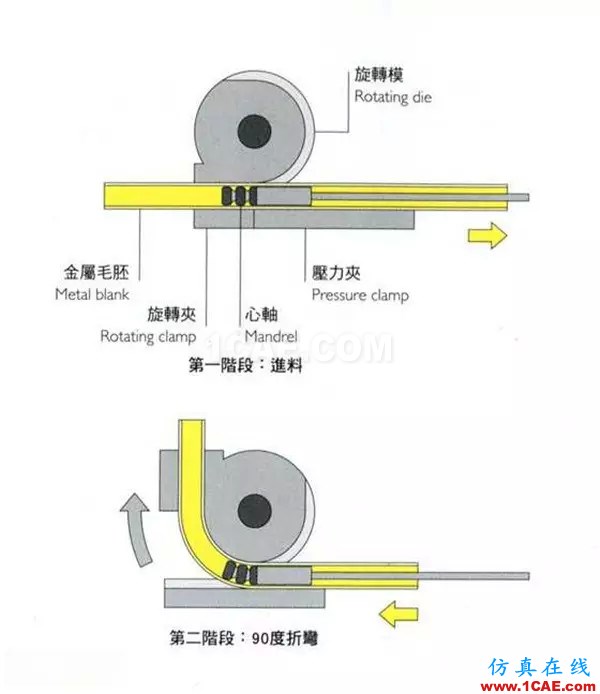

扭軸成型示意圖

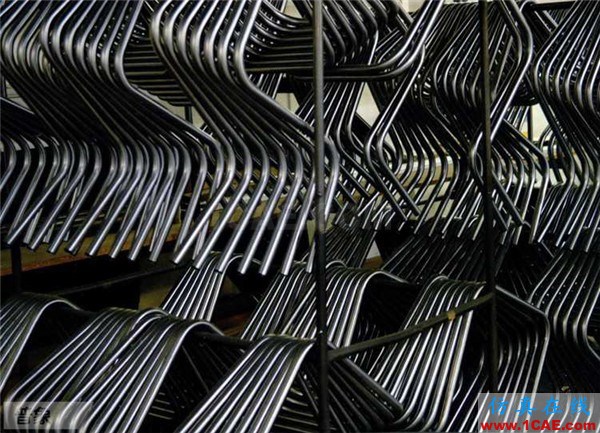

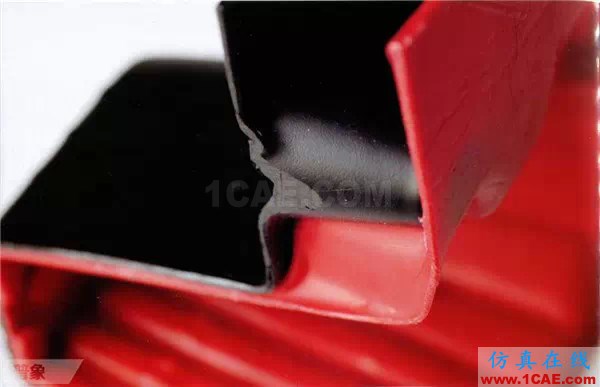

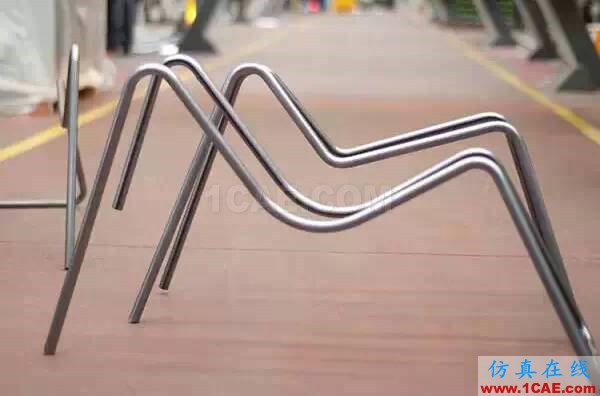

金屬扭軸

7-超塑性成型

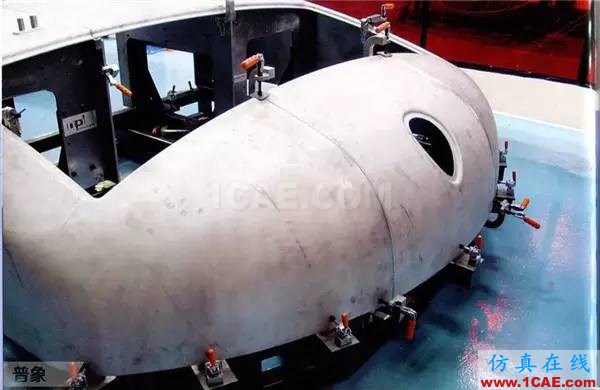

這種新發展的技術用類似熱塑成型的方法來生產鈑金件。金屬板材加熱后以空氣壓力加壓成型,這種制程依賴于特殊級數的鎂鈦鋁材料的超塑性。

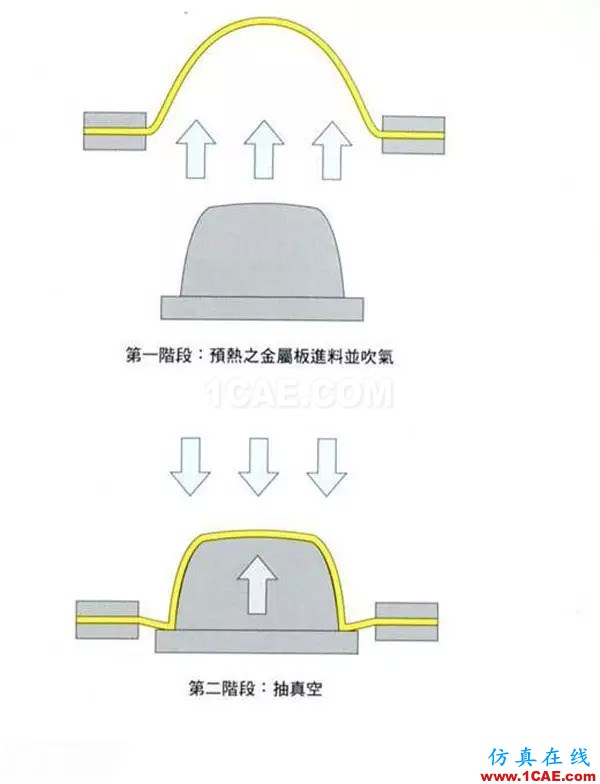

超塑性成型示意圖

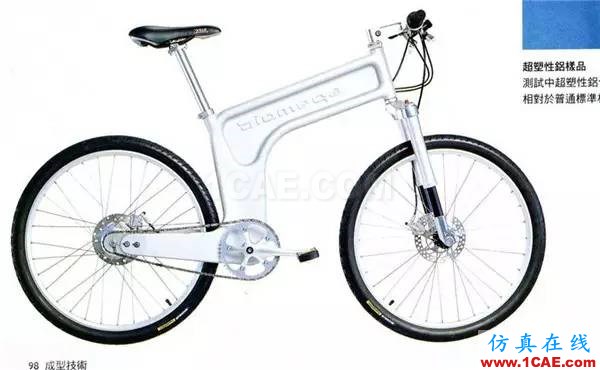

超塑成型的自行車框架
