UG模具技術第三講

UG建模加強筋板簡易方法

UG軟件造型功能非常強大,指令很多。因版面有限今天老師就講UG建模加強筋板的簡易方法,需要學習更多UG造型請到上海泉威來培訓學習。

產品建模中很多情況下為了節約成本和減少產品重量并且為了保證產品強度經常性在產品中使用加強筋板,今天我們就來學習下用UG拉伸指令通過一根線來產生筋板。

如圖,由于產品壁厚較薄為了加強產品強度必須在產品中加入加強筋板。

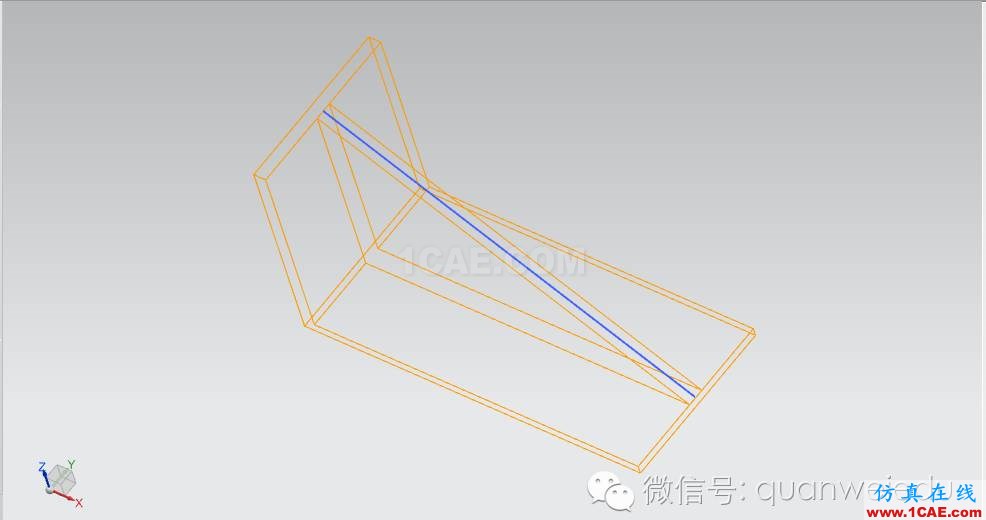

1,選擇拉伸指令,進入草繪界面,繪制草圖:

2,完成草繪進入拉伸界面:

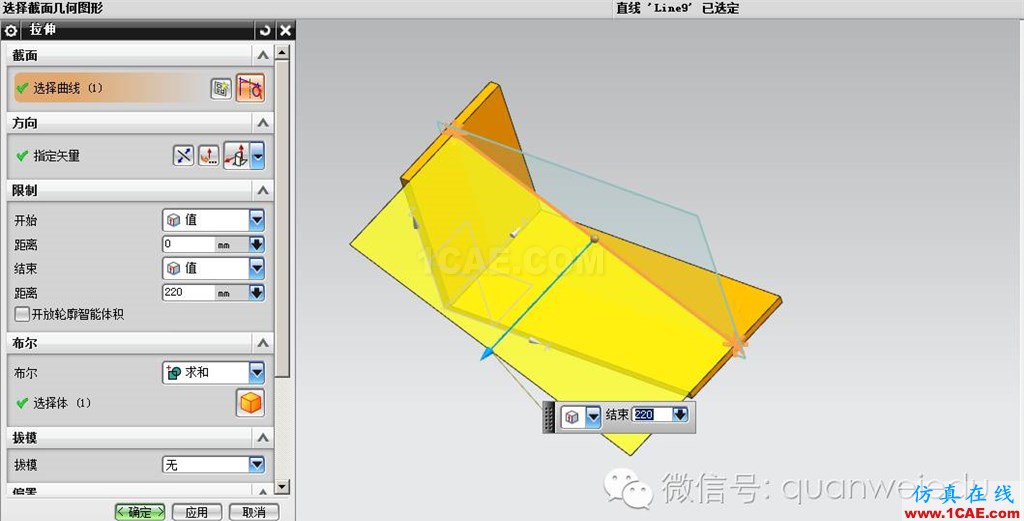

3,設定拉伸參數,產生筋板:
