UG模具技術第一講
UG模具實體補片介紹
UG軟件功能非常強大,模塊很多,有建模板塊,裝配板塊,制圖板塊,運動仿真板塊等等。因版面有限今天老師就講UG模具實體補片,需要學習更多UG功能請到上海泉威寶山校區來培訓學習。
1,打開UG,調入工件:

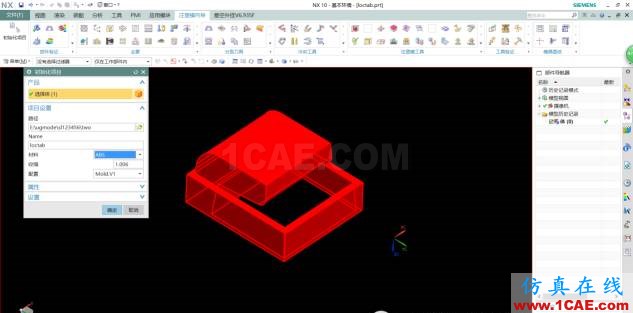

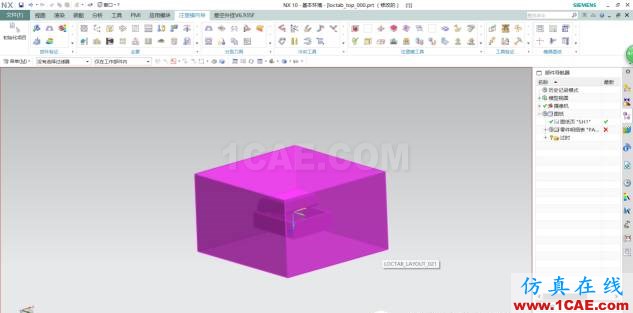

2,初始化項目:

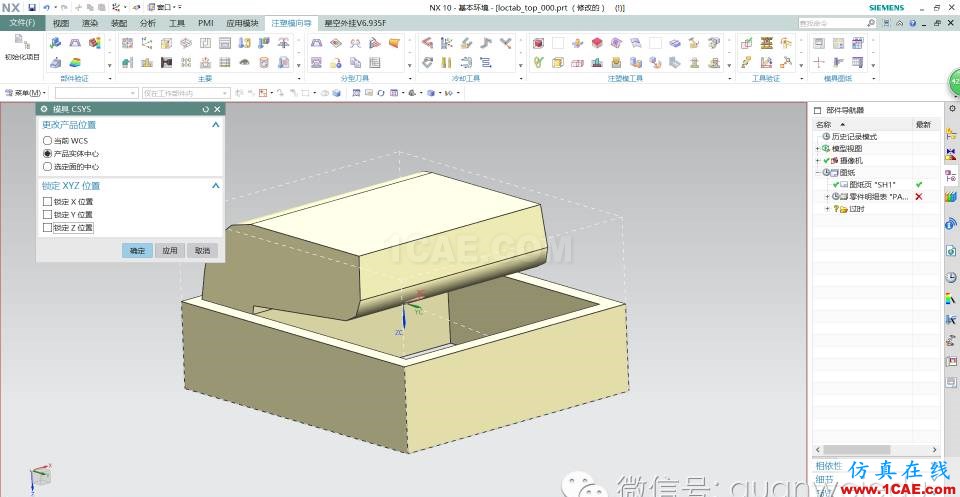

3,調整坐標系:
4,創建工件體:
5,創建實體:

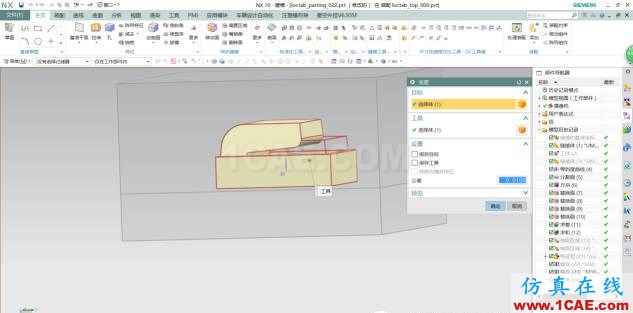

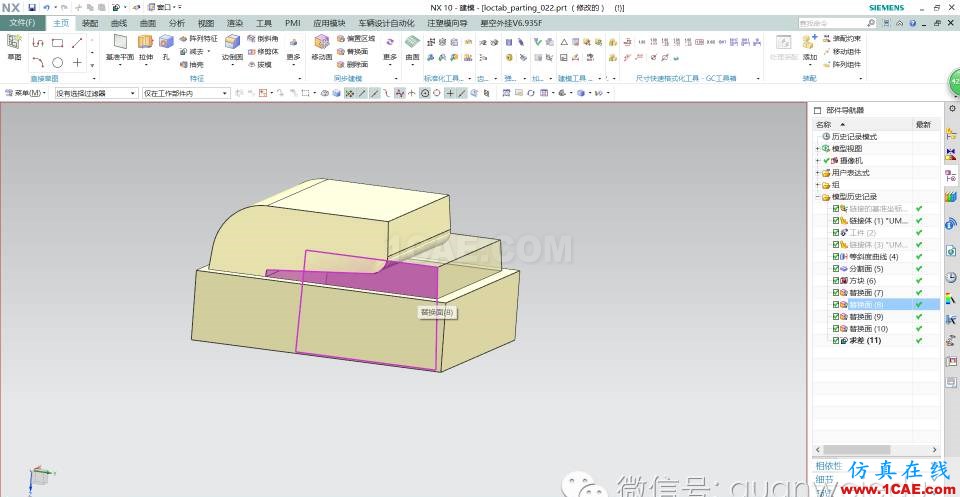

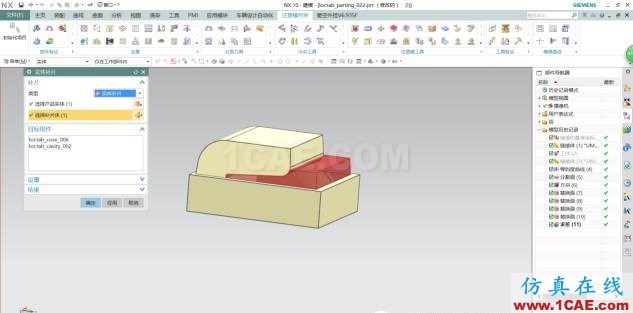

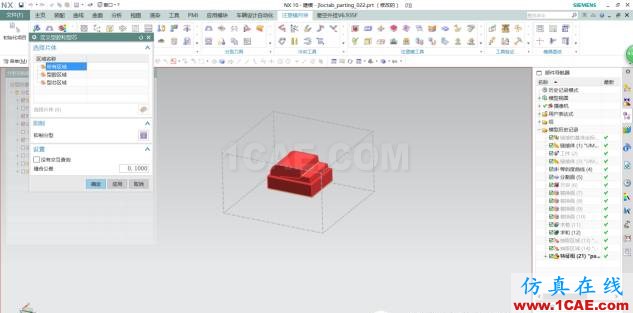

6.進行實體補片:

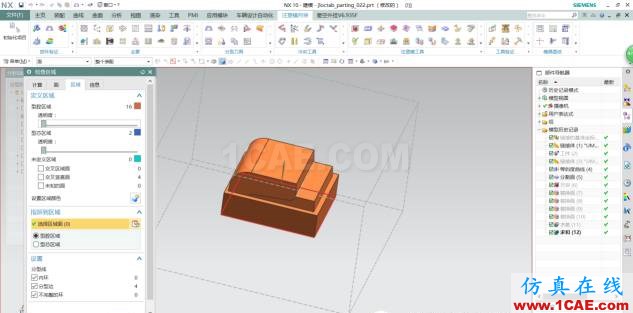

7.進行脫模分析:
8.抽取分型線:

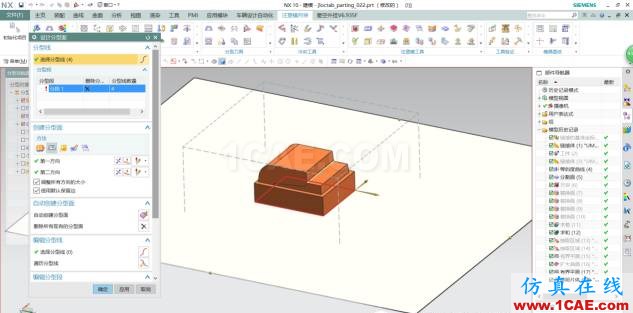

9.創建分型面:
10.進行分模:
11.切換窗口,進入裝配窗口:

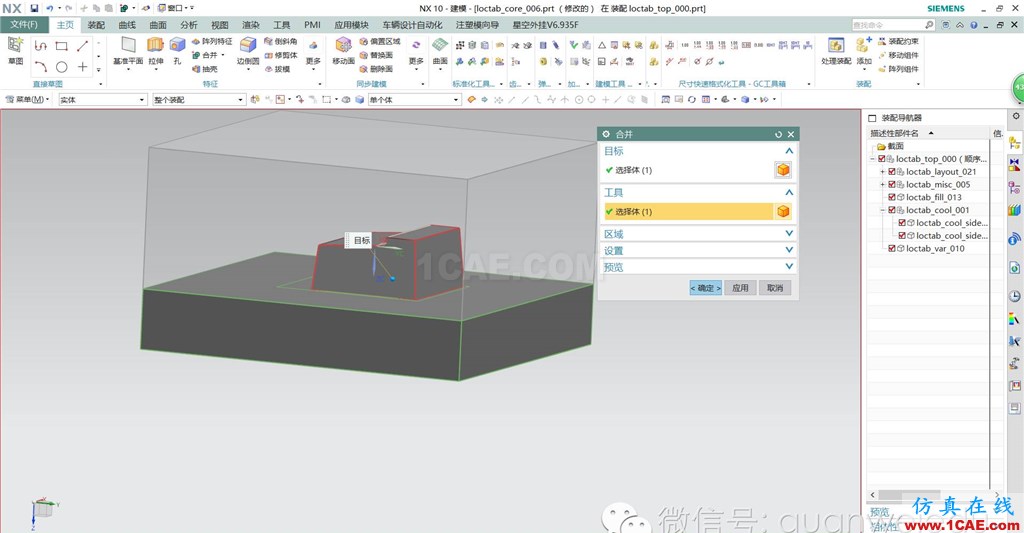

12.選擇型芯體為工作部件,調出25層補面實體進行求和完成型芯創建:
13.選擇零件體為工作部件,進行求差完成零件復原:

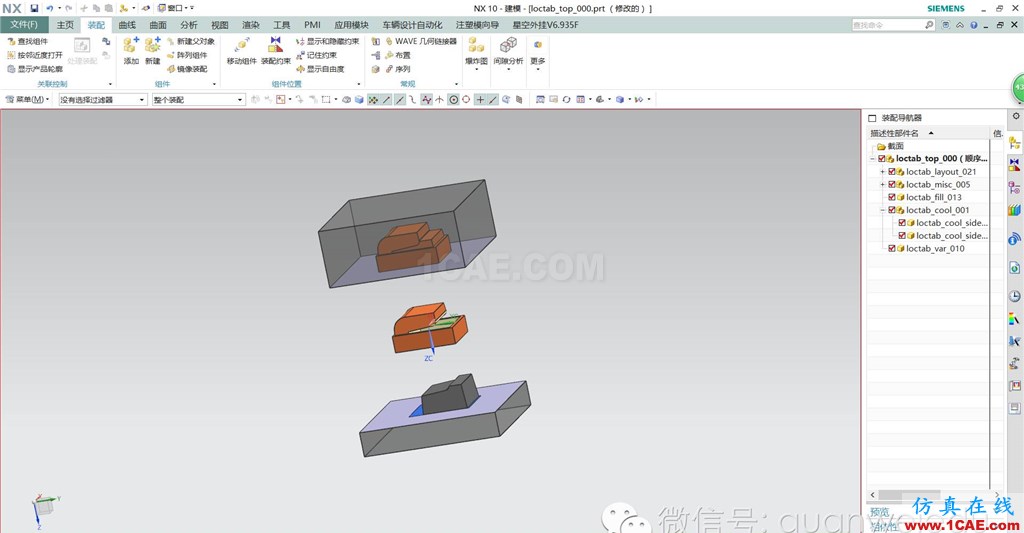

14.創建爆炸圖,完成分模:
UG菜單命令:分模 實體補片
