前模膠位面一般都是產品的外觀面,所以前模電極如果有要求我們都是一個大電極放下去,避免電極放電時產生接痕,當然前模電極也有一些其它的要求,具體我們以下面這個機殼模的前模來講解,有興趣的可以下載下面的圖檔練習一下,因?yàn)閷τ诖蟛糠秩藙側腴T的人來說,拆不出來很正常'

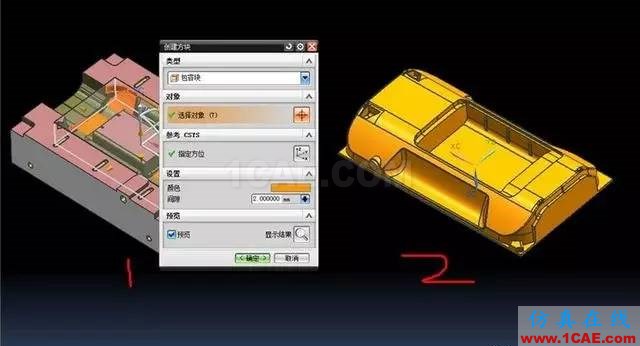

第一:我們先調用電極設計里面的箱體命令,新建一個包容塊,然后用模仁對箱體進行求差

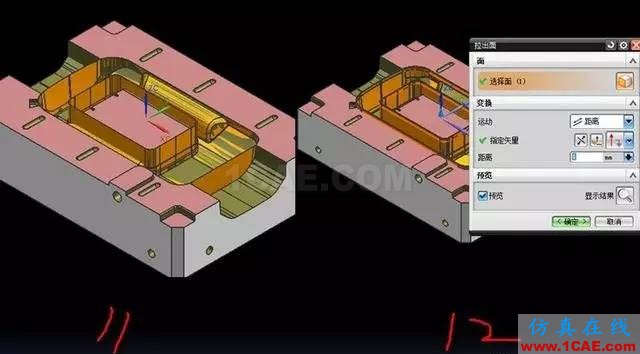

第二:下圖3中用刪除面或者替換面功能把多余的去掉,4中間的那塊抽邊線拉伸然后跟實體求差

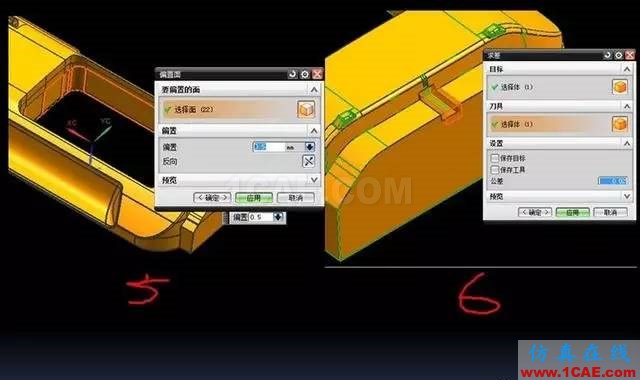

第三:圖5,求差之后發現中間直身太高了,不方便加工,因?yàn)槲覀円紤]刀具的直身位,圖6的中間中間我們新建一個箱體求差,因?yàn)檫@個地方可能會影響到我們偏置

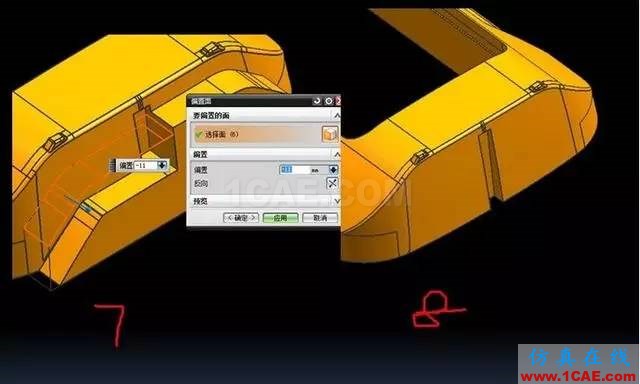

第四:按下圖7中偏置,如果不行就每次少偏置一些,可以多分幾次偏置完'
第五:中間的缺口我們可以新建一個箱體,然后按圖中的那幾個邊線分割實體,最后依次替換
第六:因?yàn)槭峭庥^,都會有尺寸要求,所以很多公司要求邊緣不能延伸,而直接拉伸出來,拉伸位要考慮加工,一般1-5mm

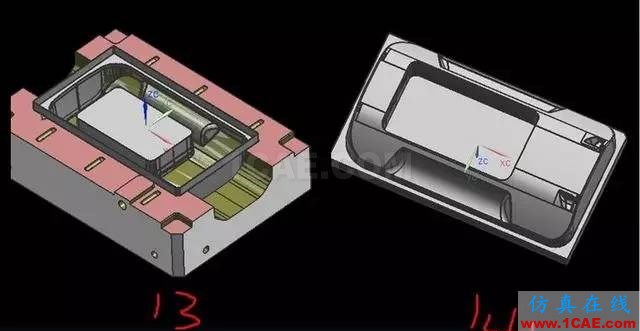

第七:最后我們加一個電極基準臺,因?yàn)榇穗姌O有點大所以我們電極基準臺的高度適當?shù)募痈呖梢詾?0-15mm,因?yàn)橐ＷC電極的整體性所以圖14中有一個小區域加工不出來我們可以采用銅清銅的方式
