模具設計UG分模補體的小技巧

2017-01-03 by:CAE仿真在線來源:互聯網

用UG工作的朋友,經常需要補體,把特定位置的孔,槽之類的補上。但是,由于沒有合適的補體方法,導致了工作效率很慢,甚至補出來很多的爛面。

在這里介紹幾個補體的小技巧,希望對一些朋友有所幫助。

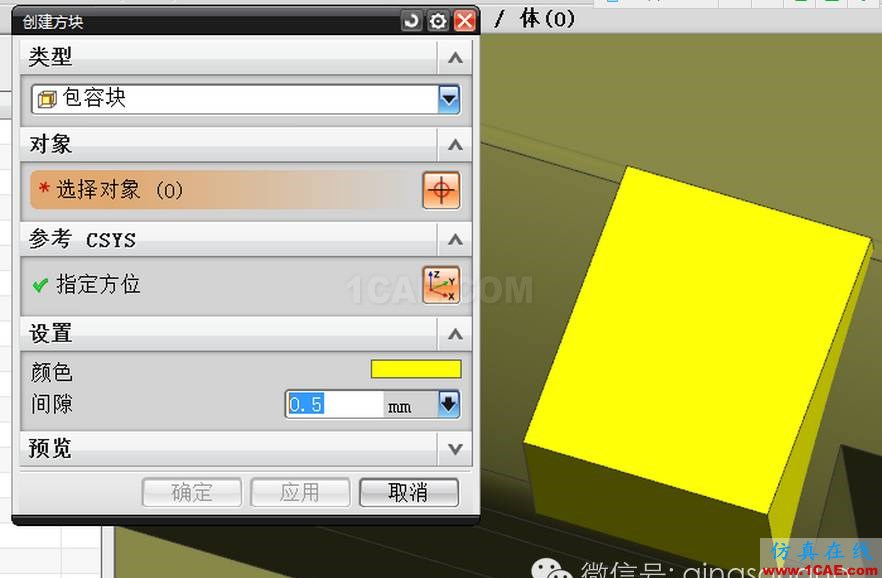

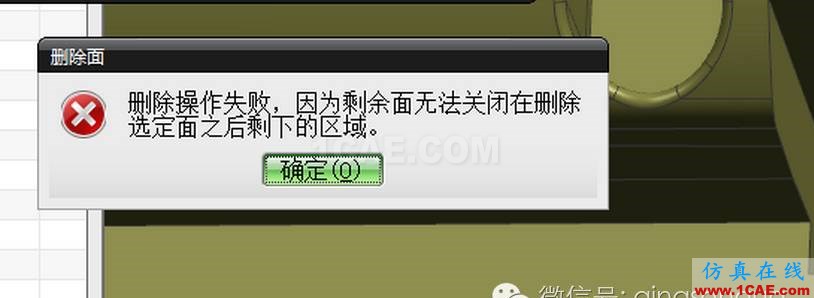

像一些干涉面比較少的地方。但是用刪除面功能又不能刪除的。我們可以構建一個箱體。然后使用求和的方式,把兩個實體合并起來。減少干涉面。

合并起來以后呢,之前刪除面刪除不了的干涉面,就沒有了。這時候,就能有很多的辦法把,我們的箱體多余的位置修剪掉了。

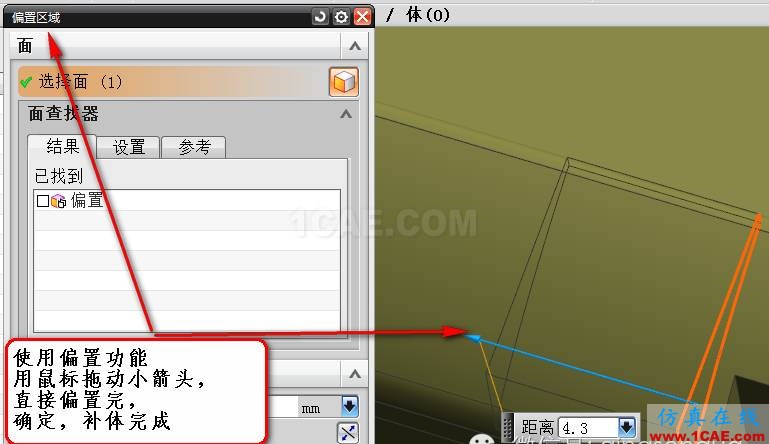

比如,偏置功能。直接選擇箱體的一側,然后拖動小箭頭,瞬間能把多余位置修剪完。

這是針對干涉面比較少的地方使用,但是還有很多的地方區域,干涉面比較多。這時候,這個方法就不見得能有效。

那我們可以采用別的辦法。

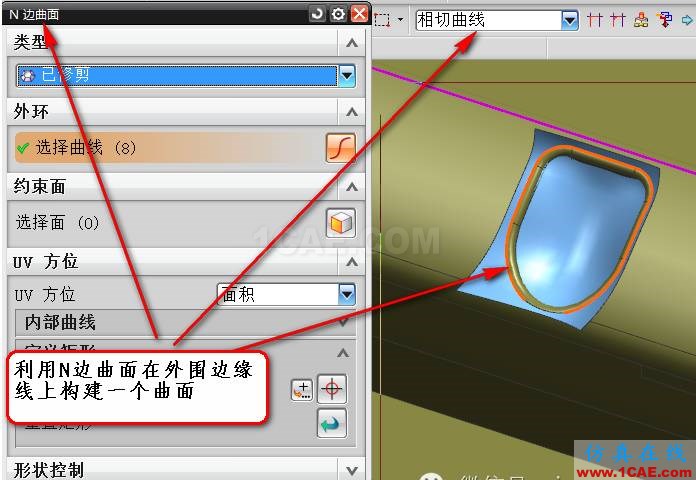

比如,利用我們做曲面的方式,做一個N邊曲面。

打開N邊曲面,過濾器選擇相切曲面比較好點,比較快捷,也可以使用其他曲線類型。

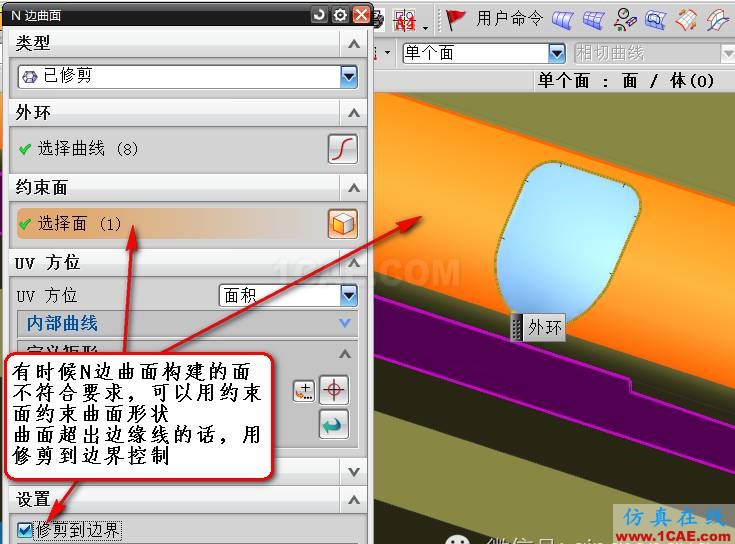

有時候,N邊曲面做出來的面不是很理想。。這時候怎么辦呢,我們可以編輯N邊曲面

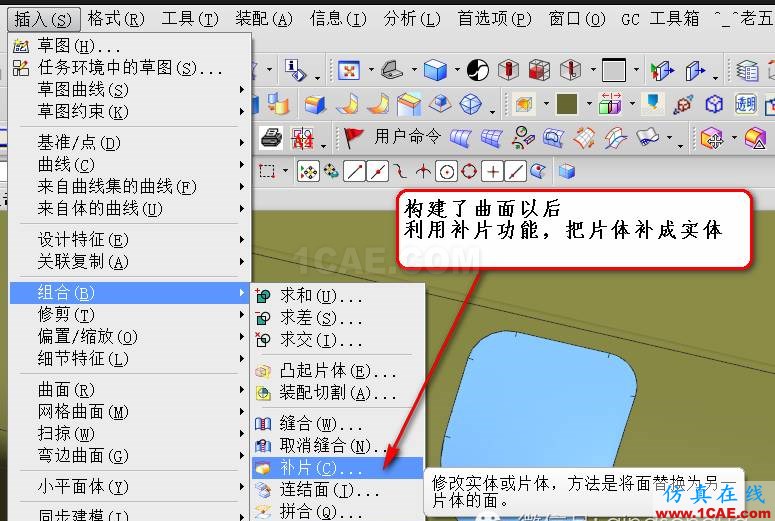

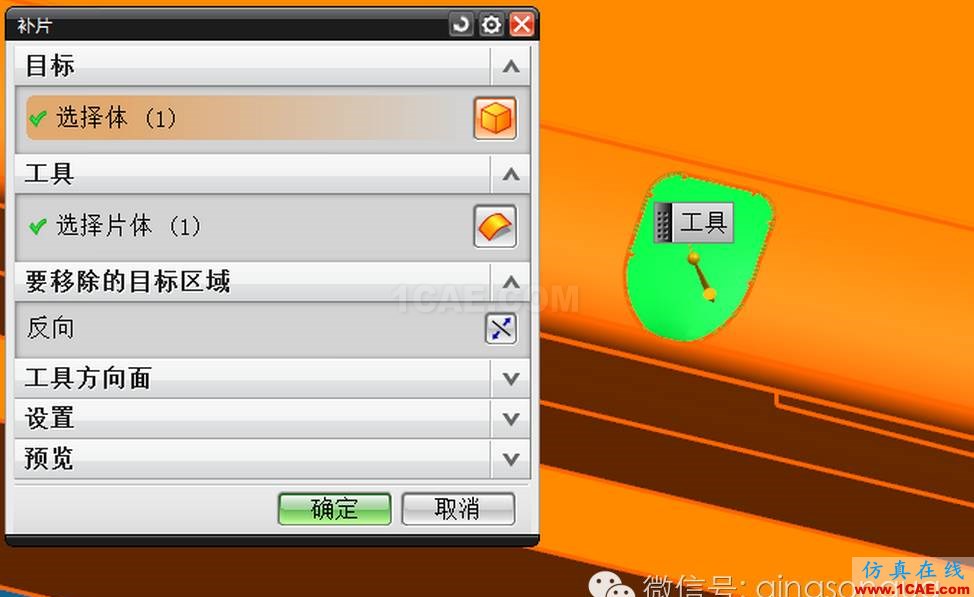

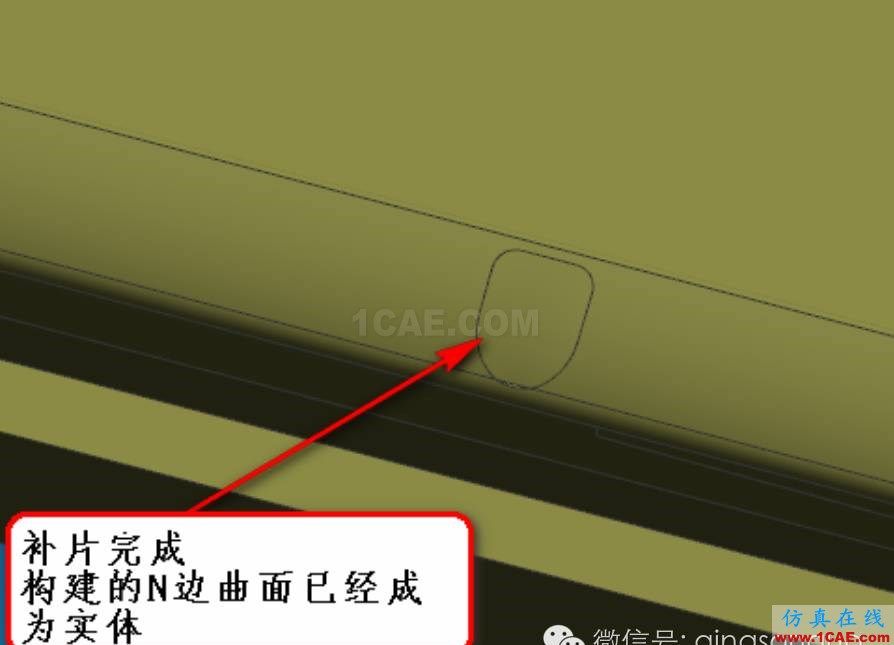

做好了曲面以后呢,可以把曲面這個片體,通過補片的功能,修改成實體。
