UG工程圖怎樣在“展開”環境中作出線

2016-12-04  by:CAE仿真在線  來源:互聯網

有人問,在出工程圖時,在“展開”中作中心線或截面線時,有時畫得出來,有時畫不出來?就這個問題,我們來看看。

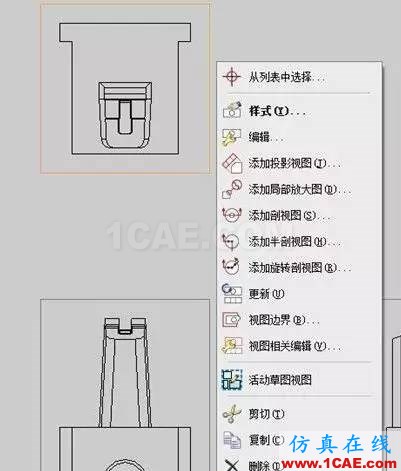

1、進入“展開”環境作一局部放大圖的邊界線

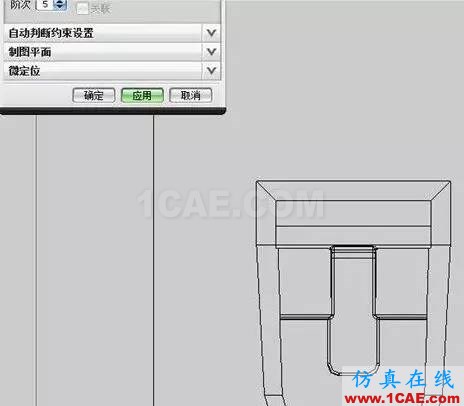

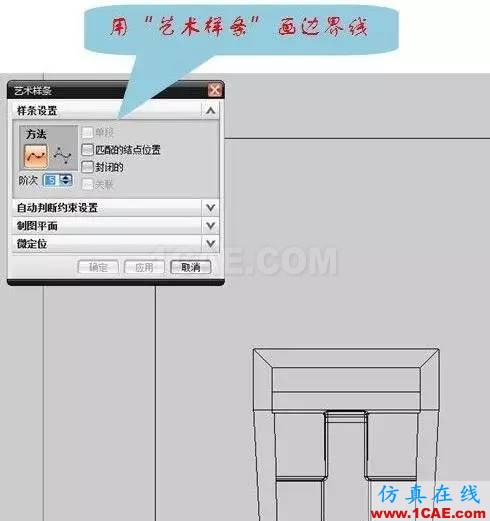

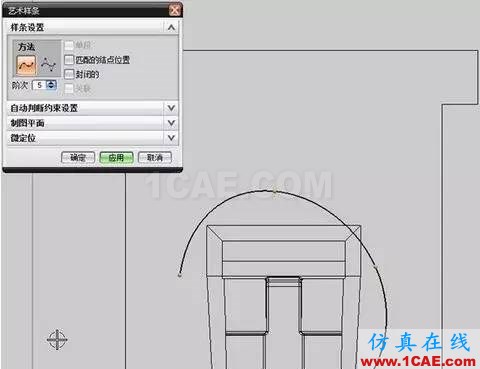

2、用“藝術樣條”作出邊界線

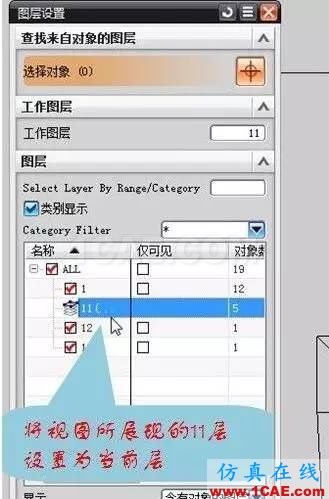

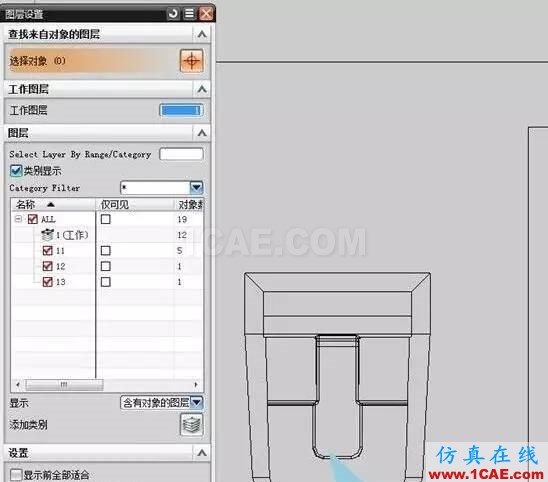

3、因?yàn)樵诔鰣D時使用了“圖層在視圖中可見”,此視圖只顯示該圖層的特征,而在“展開”環境中只顯示當前層的特征,因此只因?qū)⒋艘晥D所展現的圖層設為當前層即可
