UG工程圖中以圖層控制產品顯示的方法

2016-12-04  by:CAE仿真在線  來源:互聯網

在UG中轉出2D圖時,通常需要把出圖的零件一同轉出,這樣產品在顯示時容易相互干擾,這就要求使用圖層來控制不同產品的顯示。

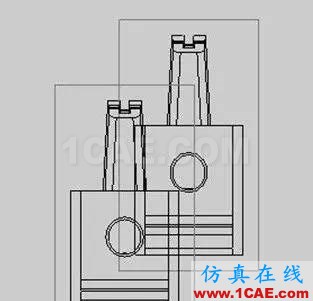

1、需要轉化下列3個零件的2D圖

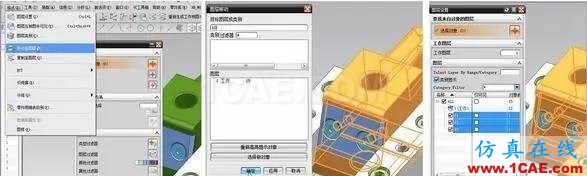

2、首先用“移動至圖層”給需要轉圖的零件分配獨立的圖層,分別是11,12,13層

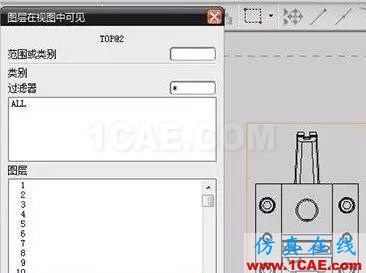

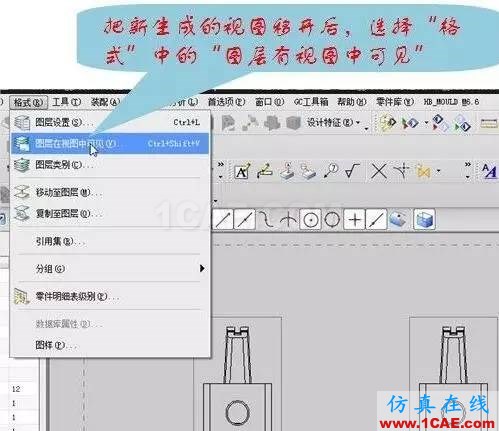

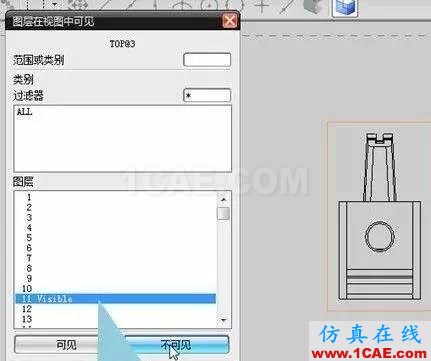

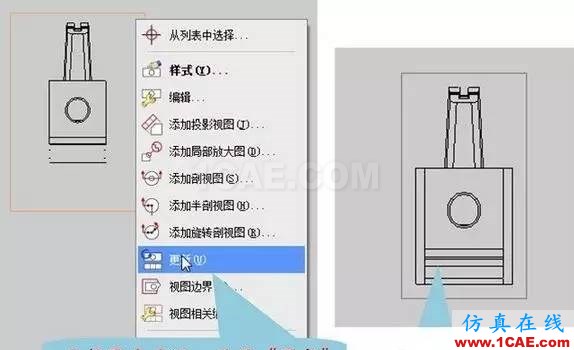

3、進入制圖環境,有“圖層在視圖中可見”控制產品的顯示

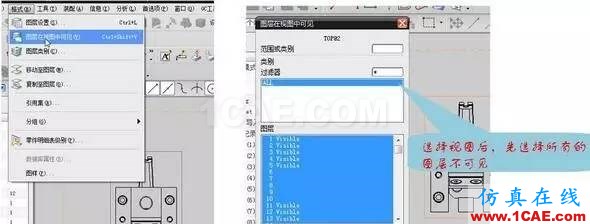

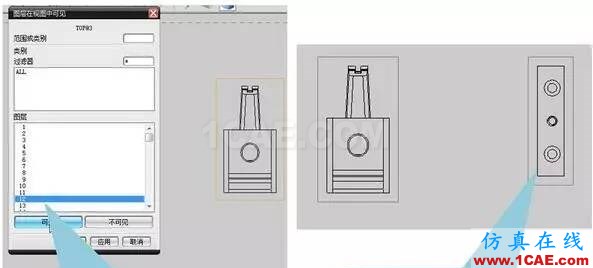

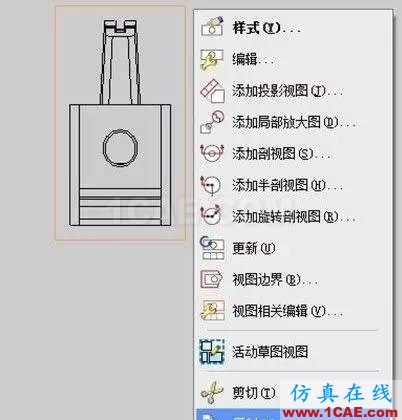

4、同理可作另兩個產品,具體操作如下
