搜索UG鉆孔一個程序鉆孔不同深度加工
2016-12-04 by:CAE仿真在線 來源:互聯網
很多的編程員在使用鉆孔加工的時候,不同深度的孔,通常都會使用不同的鉆孔程序加工,這樣鉆孔操作比較繁瑣。在這里給一些新手編程員介紹下,如何使用一個程序鉆孔加工不同深度的孔位置。首先,選擇鉆孔加工工藝。

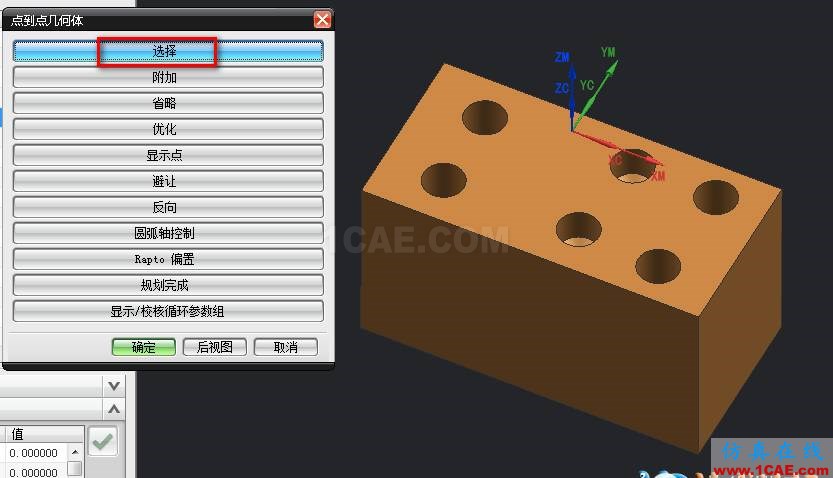

選擇指定孔位置

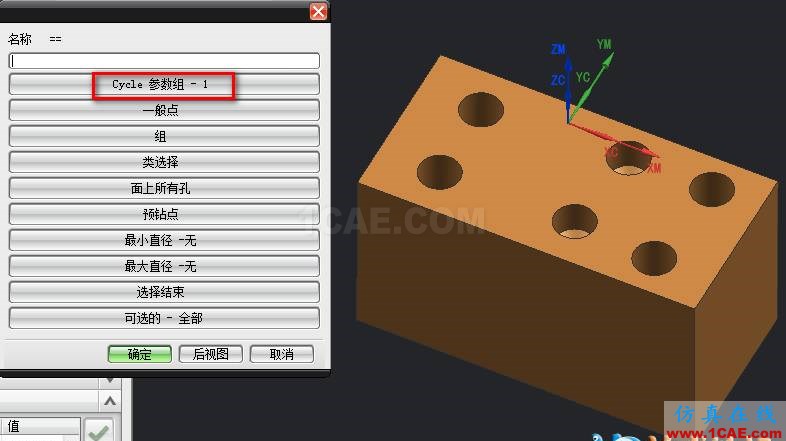

進入選擇孔的操作界面以后呢,先不要急著開始選擇孔,先選擇參數組。

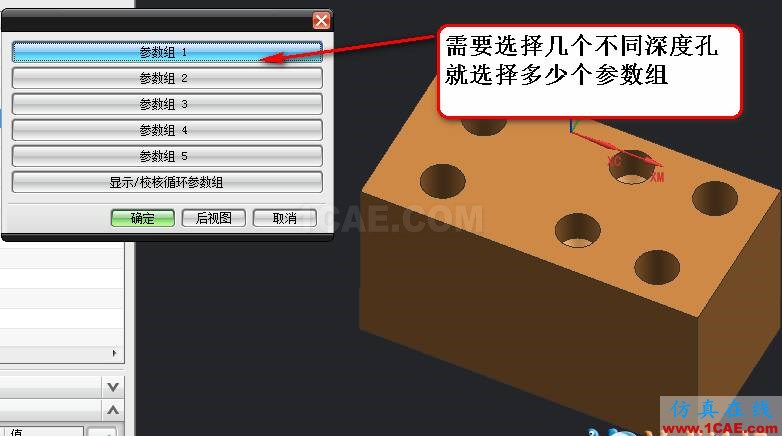

需要鉆孔多少個不同深度的孔,就選擇多少個參數組,同一個深度為一個參數組
選擇完成以后。進入循環類型——編輯

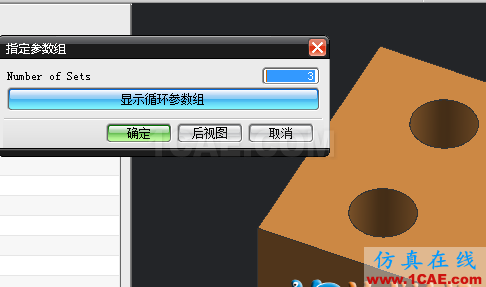

點擊編輯以后,會出現一個指定參數組,選擇了幾個不同深度的參數組,這里就會出現幾個參數組。默認就好

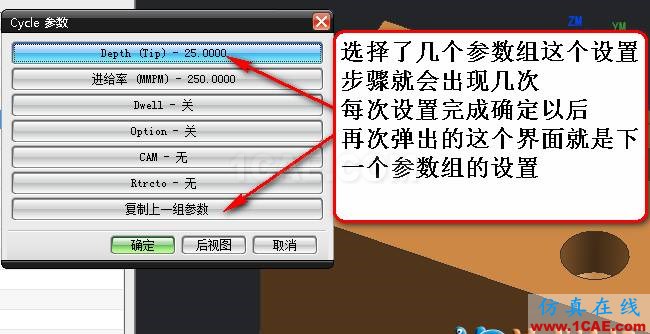

確定進入設置,這個設置深度的操作界面會出現多次。就是說,設置了幾個參數組就會出現多少次。會在設置完成點擊確定以后再次彈出。設置下一個參數組的參數

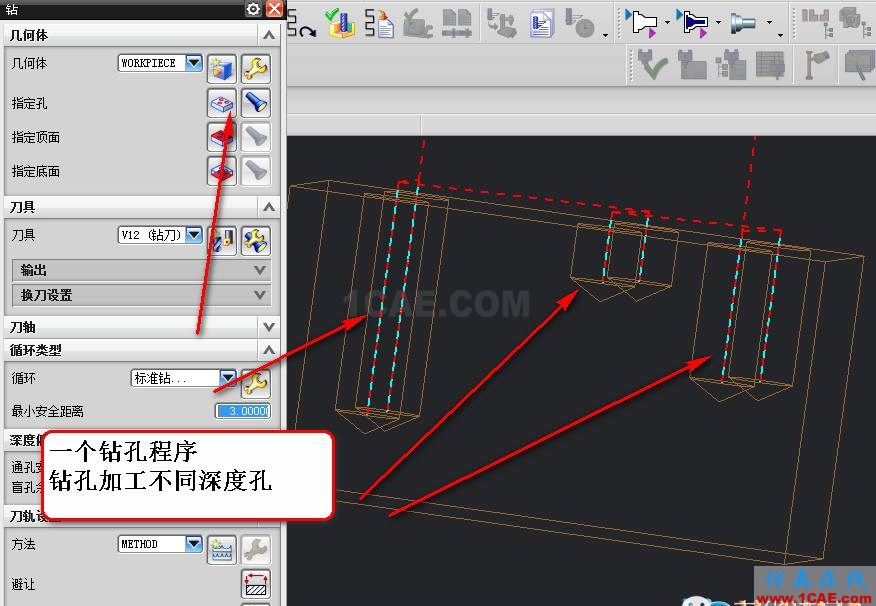

所有參數組設置完成以后,確定。生成刀軌,就能使用一個程序鉆孔加工不同深度的孔
