學習UG、CATIA,PRO/E是理論和實踐的結合體。如果只有理論沒有實踐的話,社會上不會承認你。同樣如果只有實踐沒有理論的話,很難自己獨立起來。
長春雙楓科技教育,讓你的理論和實踐都提高一個層次。目標很簡單,讓你更好的適應這個社會。
如果你想學好學精UG ,CATIA,PRO/E的話,我建議你來長春雙楓科技教育看一下。
下面給你介紹一下編輯特征
特征繪制好了之后呢,可以對特征進行一些編輯操作。本次講的本次講的編輯特征包括編輯特征參數、編輯位置、移動、替換、由表達式抑制、實體密度、回放等。編輯特征的工具位于菜單欄的”編輯”菜單中。當然,也可以右鍵點擊使用快捷鍵嘛。
一、編輯特征參數是指在當前模型狀態下進行編輯的參數值?；緦?duì)話框如下:
不同的特征所出現編輯參數的對話框就不同如拉伸、旋轉、邊倒角、面倒角等許多的特征,在編輯時就會出現該特征的編輯對話框。如拉伸,實例特征,編輯參數的對話框如下:
點擊特征對話框即可輸入?yún)?shù)。

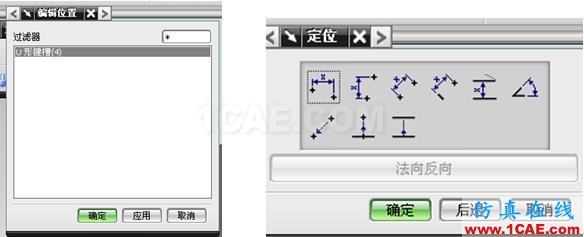

二、編輯位置是通過編輯特征得定位尺寸來移動特征。單擊(編輯位置)圖標,單擊確定進行定位。

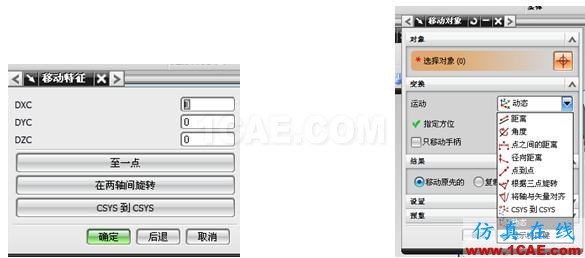

三、移動特征可將非關聯的特征抑制所指定位置。單擊移動特征工具,選擇目標特征,單擊確定。在該對話框中可設置DXC、DYC、DZC、移動距離增量。具體說明“至一點”指特征移動到一點;“在兩軸間旋轉”指選定的特征在兩軸間旋轉;“CSYS到CSYS”指的是將特征從一個坐標系移動到另一個坐標系。如果要移動約束性的特征,可在編輯欄中單擊移動對
象,進入如上圖二對話框進行對象、變換、結果的設置等,單擊確定完成。

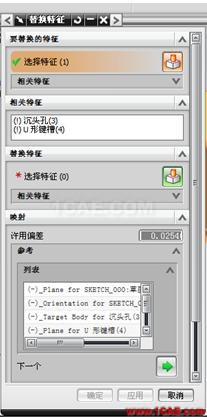

四、替換特征只講一個特征替換為另一個新的特征。**小提示哦:在繪圖過程當中,巧妙得運用替換特征可是某些特征快速更改,不用重新繪制特征**。如圖:進行參數設置,確定就行。

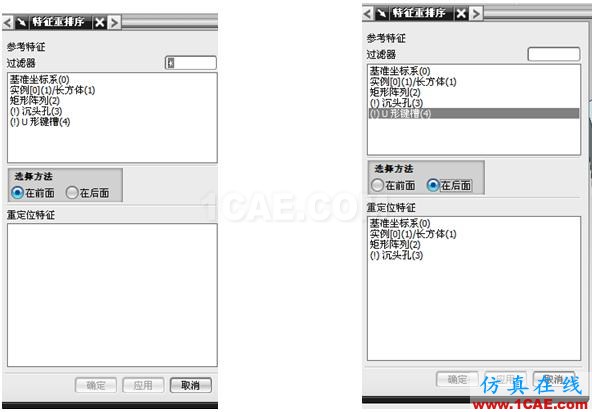

五、特征重排序之特征按一定順序添加而成。【排序不同,最后完成的效果圖也就不同】。對特征重排序,單擊(特征重排序)如圖所示,有前面后面兩面之分,很好的運用將會使,你的圖更
好,單擊確定完成。

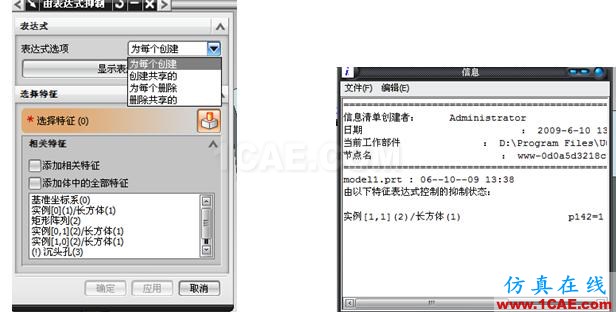

六、由表達式抑制,對于不必要改變的特征,可采用抑制工具進行處理,方便繪圖。從菜單欄中單擊(由表達式抑制)鍵,進入操作面:可顯示表達式信息如圖,可從表中查看表達式控制得抑制狀態,最后單擊確定。

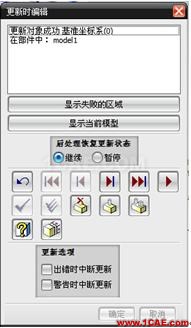

七、特征回放,指審核模型的創建過程方法等,使學者了解模型是否合格。單擊進入如圖對話框:
它將自動檢驗,利用特征回放進行相關的設置和操作編輯。
八、實體密度,在菜單欄中選擇編輯---特征---“實體密度”工具,進入對話框,選擇特征對象,進行更改相關密度等的設置。
好拉。編輯特征也該到此為止了,其他的操作還包括特征抑制與釋放、可滾回編輯、移除參數、刪除特征等。具體的用法及操作那就要靠廣大學者的深深研究嘍,不過這也不難,很簡單的,只是它們都是不常用的,所以在此呢也就不多做介紹。能把以上所講內容做好,做熟就不錯啦。
