UG編程設置檢查體無效解決辦法

2016-11-28  by:CAE仿真在線  來源:互聯網


在UG編程3D工件的時候,設置檢查體是比較普遍的操作,設置檢查體可以很好的避免掉某一些需要繞開的區域切削
【青華原創】UG編程設置檢查體無效解決辦法ug培訓課程圖片1

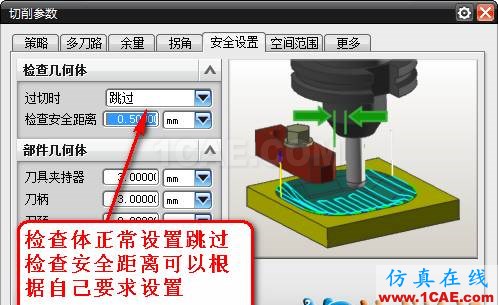

設置檢查體以后,需要設置好安全設置,避開檢查體多少距離


【青華原創】UG編程設置檢查體無效解決辦法ug培訓課程圖片2

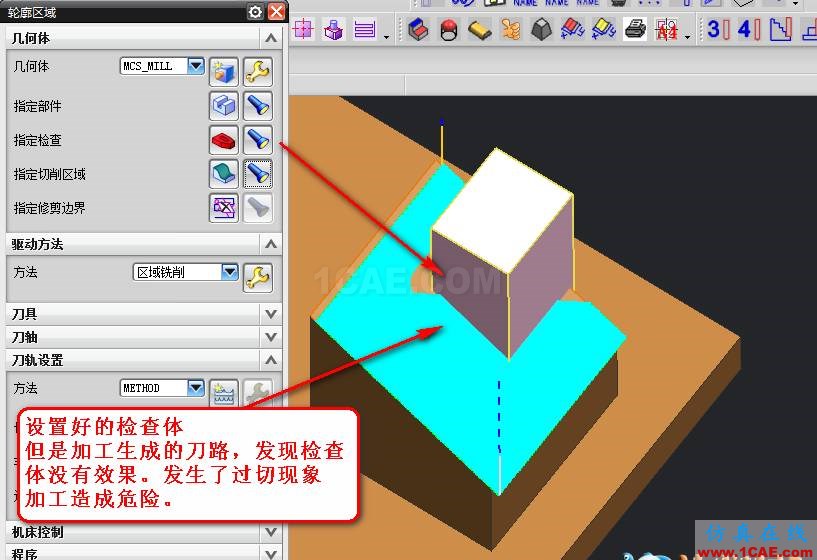

但是,偶爾檢查體設置了也會出現無效的情況,造成加工過切現象


【青華原創】UG編程設置檢查體無效解決辦法ug培訓資料圖片3

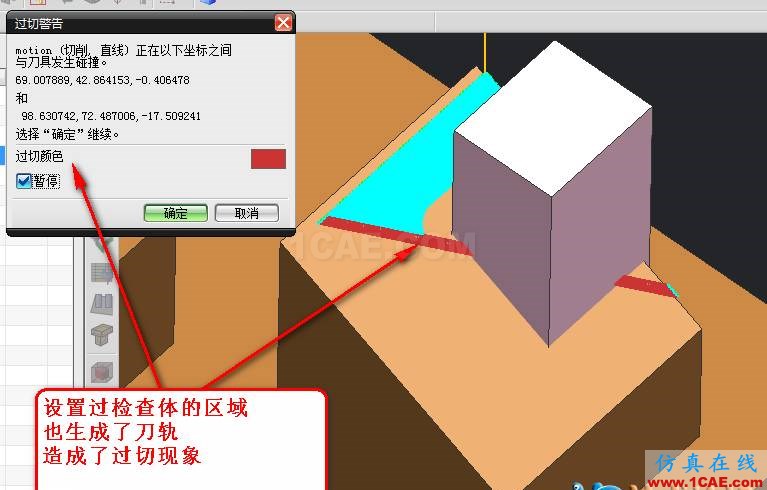

過切檢查會發現,刀軌是過切運動


【青華原創】UG編程設置檢查體無效解決辦法ug培訓資料圖片4
萬一出現了檢查體無效的時候怎么辦呢?其實解決辦法比較容易的,

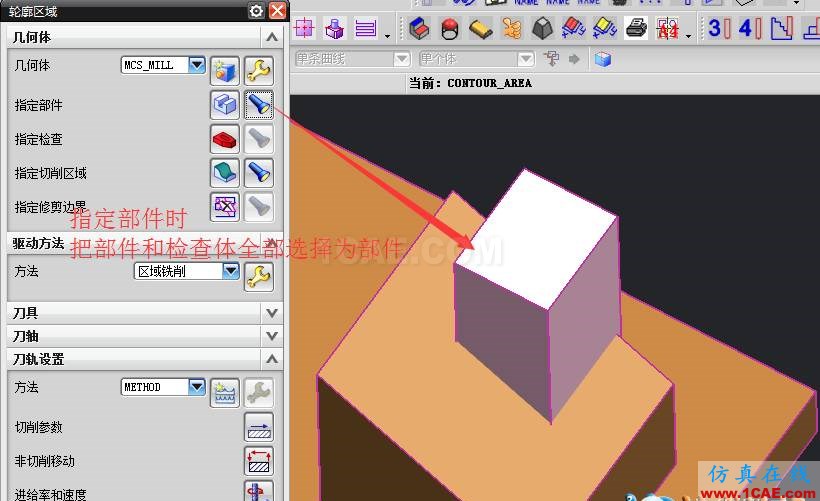

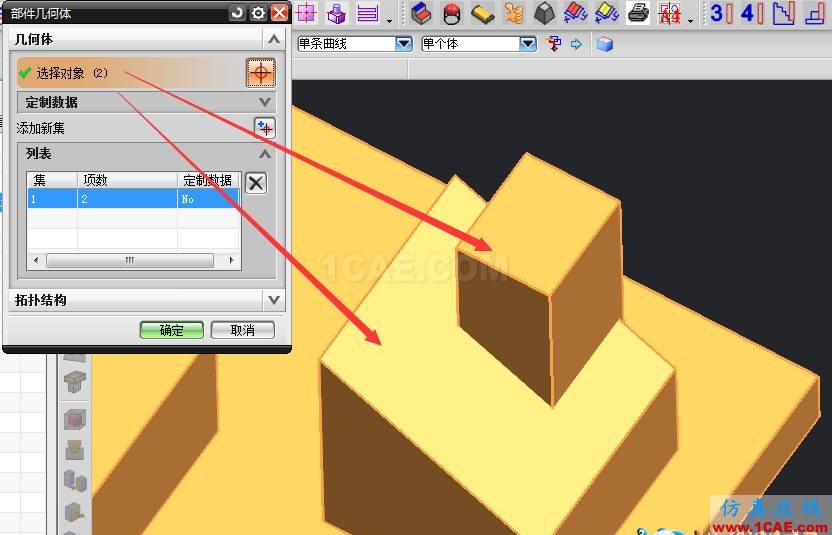

在指定部件的時候,把加工工件和想要設置為檢查體的體/面,都選擇為部件



【青華原創】UG編程設置檢查體無效解決辦法ug培訓資料圖片5

【青華原創】UG編程設置檢查體無效解決辦法ug培訓資料圖片6

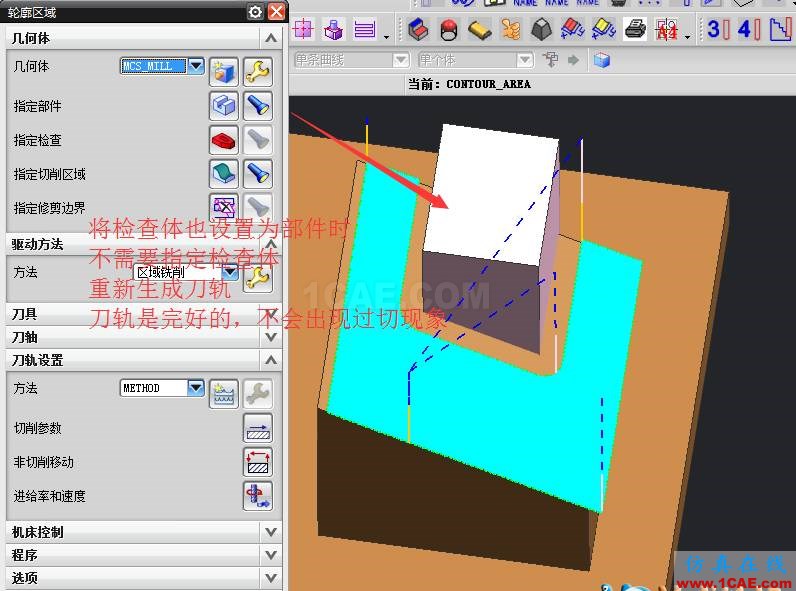

這樣檢查體也成為了部件的一部分,檢查體自然就不需要設置了,重新生成刀軌,過切現象沒有了



【青華原創】UG編程設置檢查體無效解決辦法ug設計教程圖片7
【青華原創】UG編程設置檢查體無效解決辦法ug設計教程圖片8
