UG裝配出圖教程【轉】

2016-10-31  by:CAE仿真在線  來源:互聯網

現在越來越多的廠家采用UG出圖紙,大部分都是直接在PRT檔出圖。優勝UG全3D培訓教學采用UG裝配模式出圖,管理方便、效率更高、查看圖紙更方便,詳細操作步驟如下:


一、把UG出散件圖模版文件“Part_dwg.prt”復制到總裝配文件目錄下

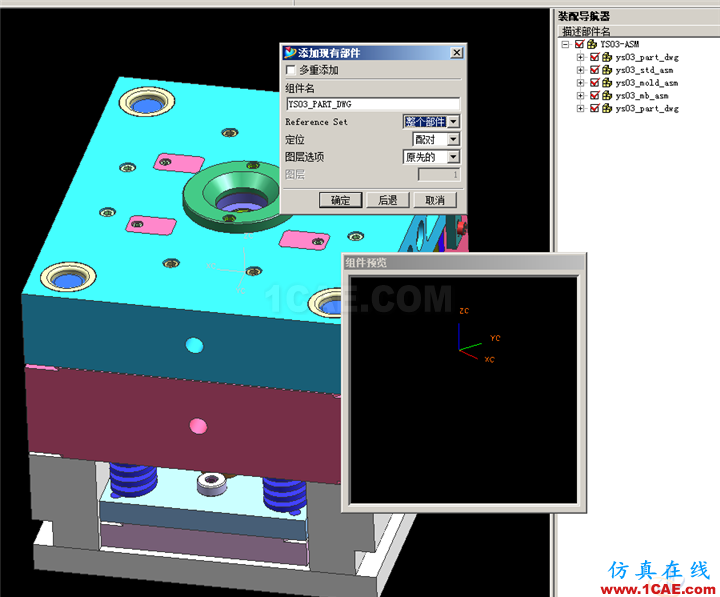

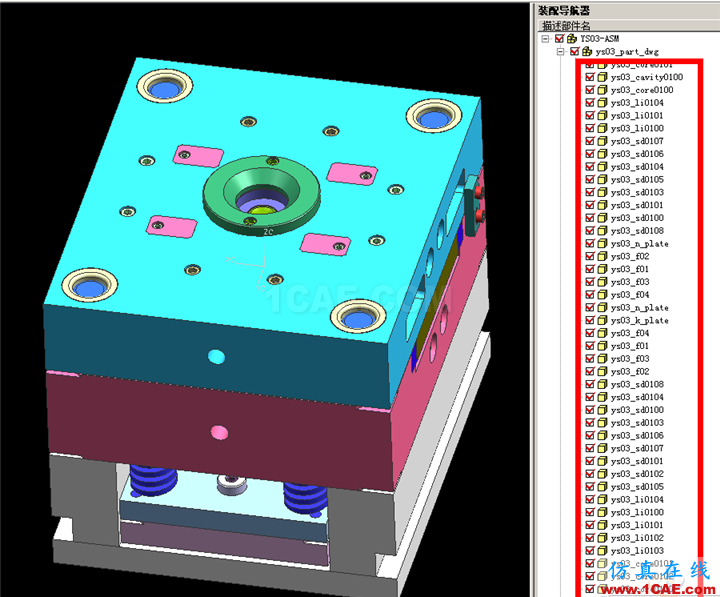

二、“Part_dwg.prt”文件名加上前綴模號,并用裝配-添加組件命令,掛到總裝配下

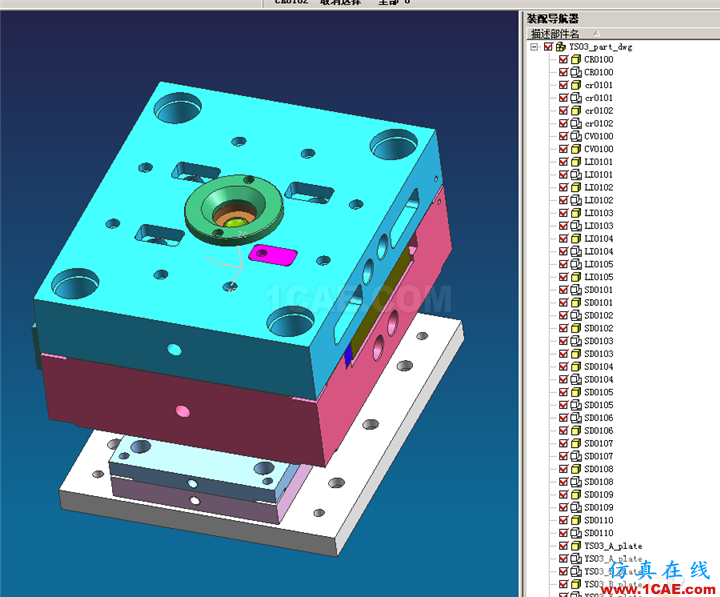

三、把要出圖紙的文件復制到“ys03_part_dwg.part”文件下

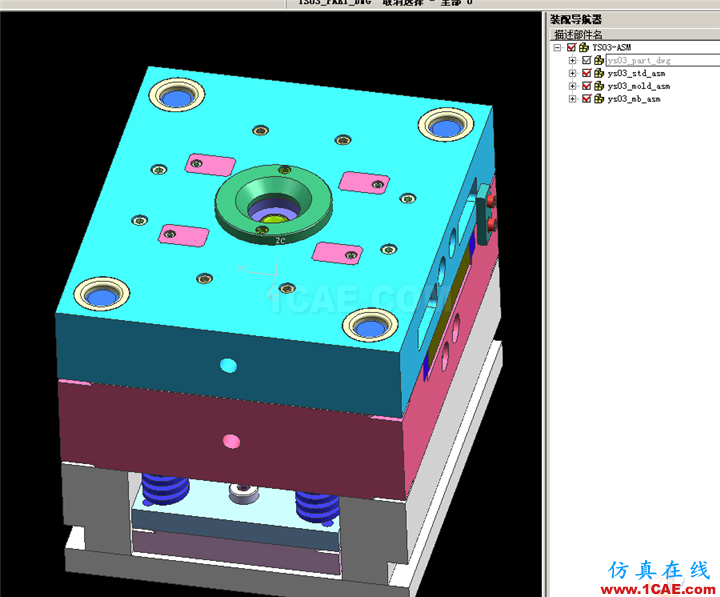

四、“ys03_part_dwg.prt”的引用集設置為空,否則會在總裝配下出現雙份文件

五、“ys03_part_dwg.prt”轉為顯示部件,進行出圖。為便于擺放視圖,出圖部件統一轉正視圖

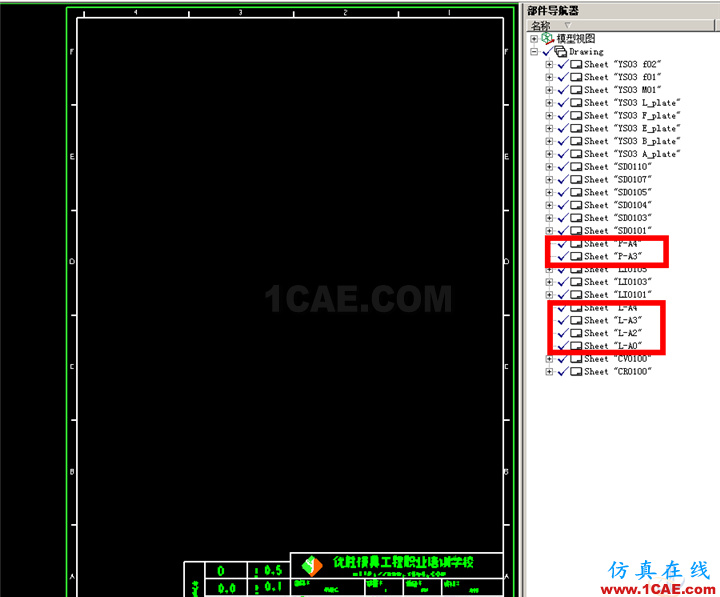

六、選擇適當?shù)膱D框,復制圖框,并改名

七-1、UG4.0用“部件視圖”命令添加投影視圖

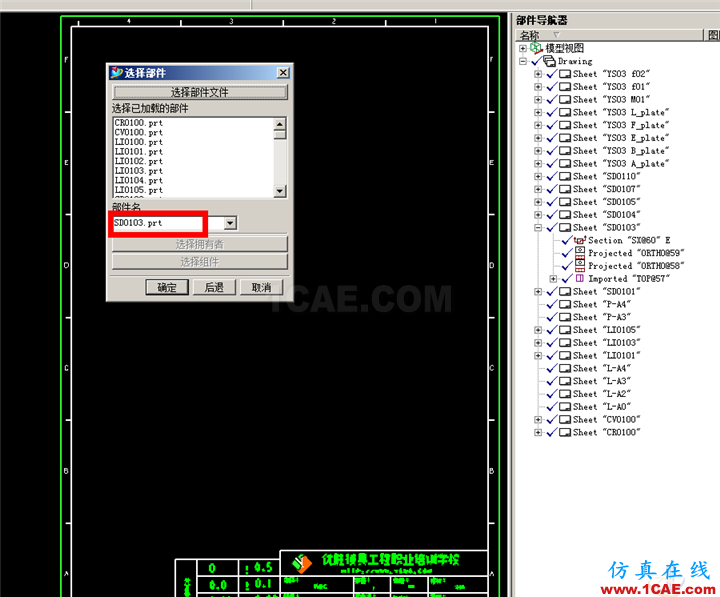

七-2、UG7.5要用“基本視圖”命令中的“部件”打開要出圖紙的文件名,添加投影視圖

八、添加適當?shù)耐队耙晥D

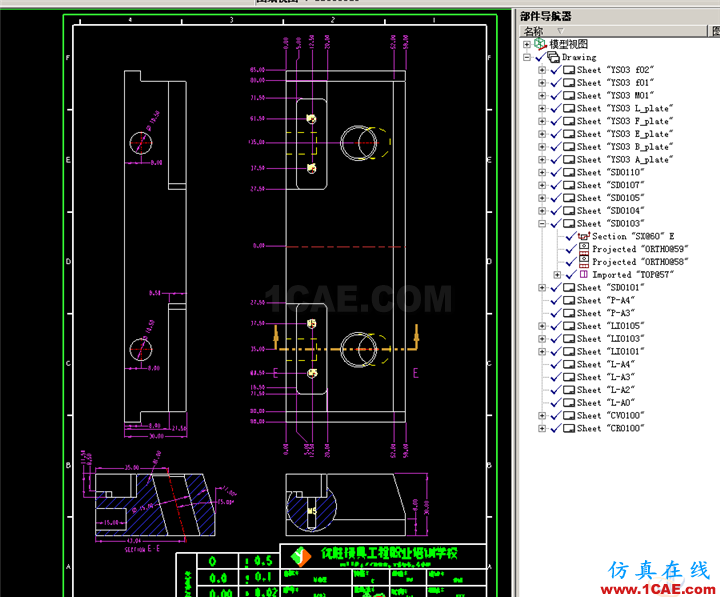

九、標注尺寸和形位公差

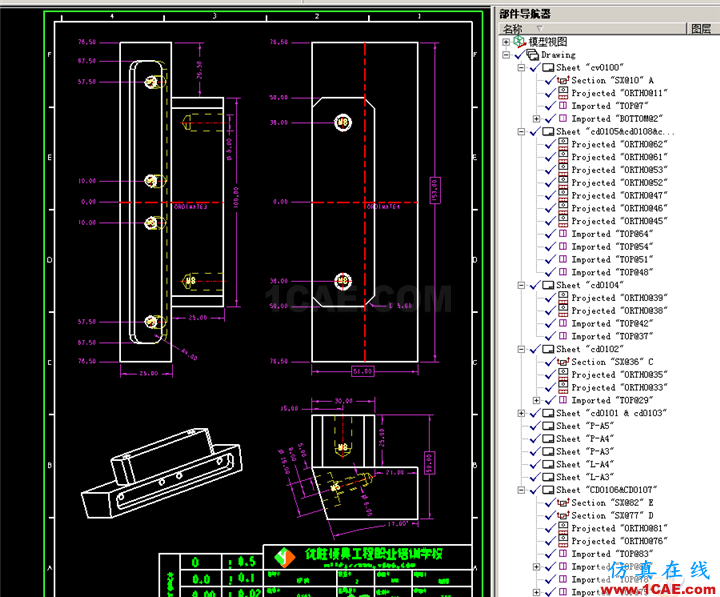

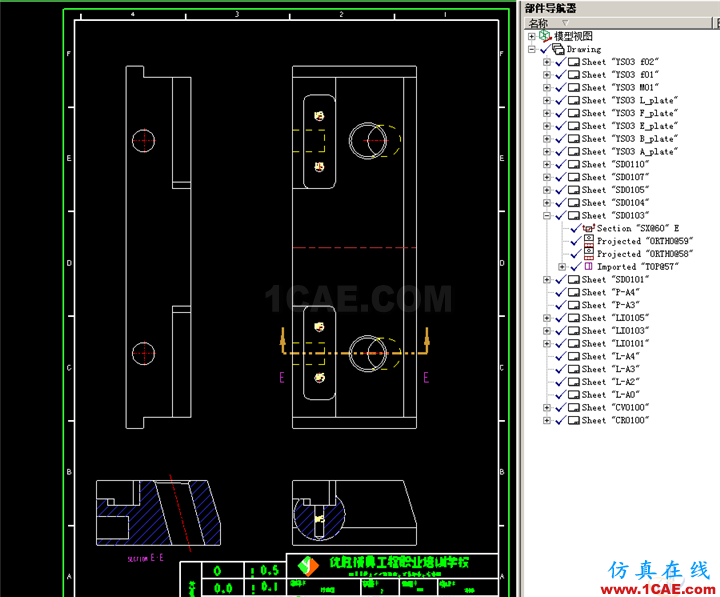

十、裝配出圖優點:圖紙統一管理,切換查看圖紙非常方便,圖紙和PRT部件檔案是分開的

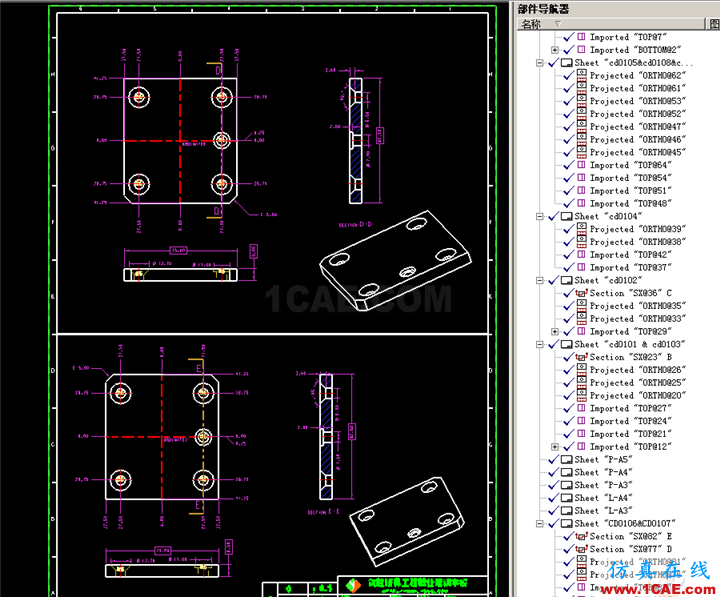

十一、裝配出圖優點:小件零件可以共用同一個A4圖框

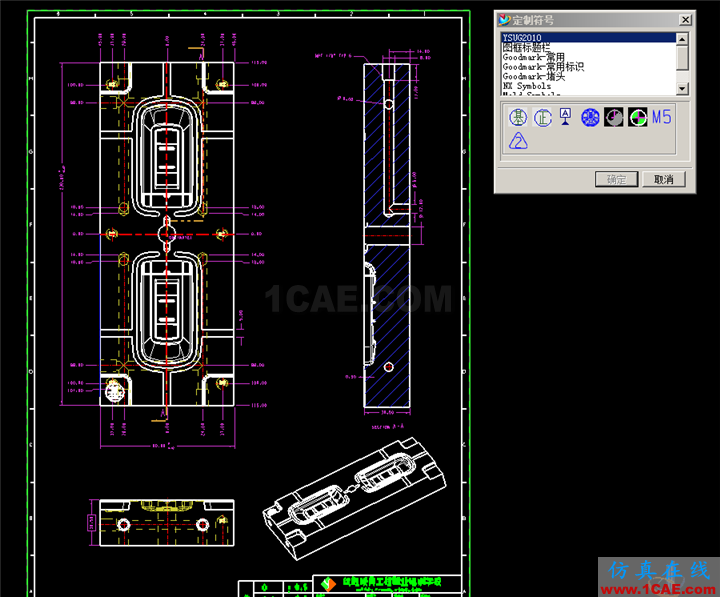

十二、優勝制圖定制符號,出圖效率更高,圖紙更漂亮

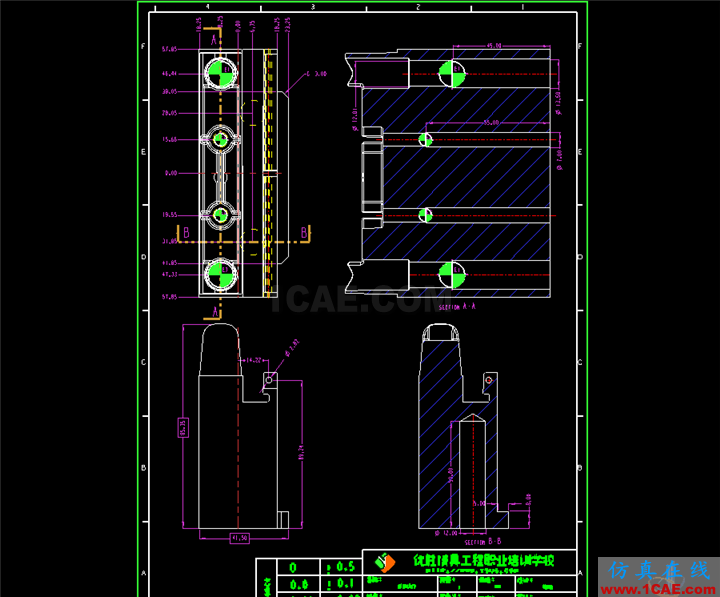

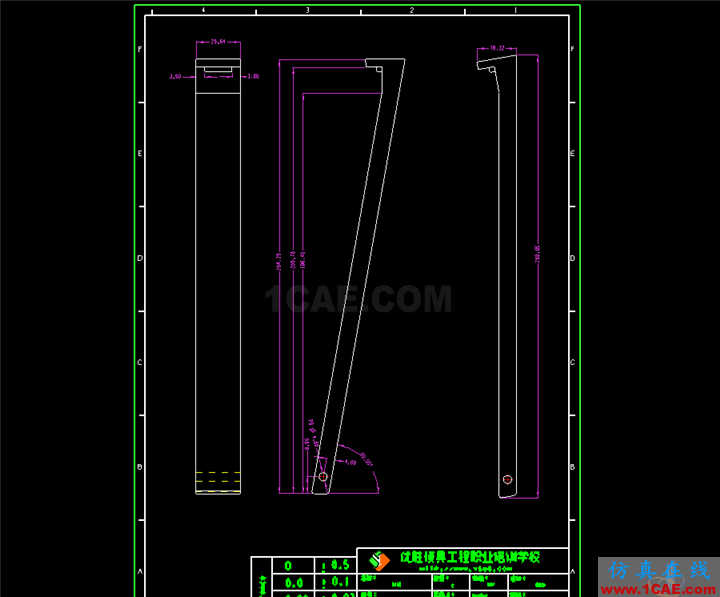

十三、UG制作的斜頂散件圖

十四、UG制作的后模鑲件散件圖

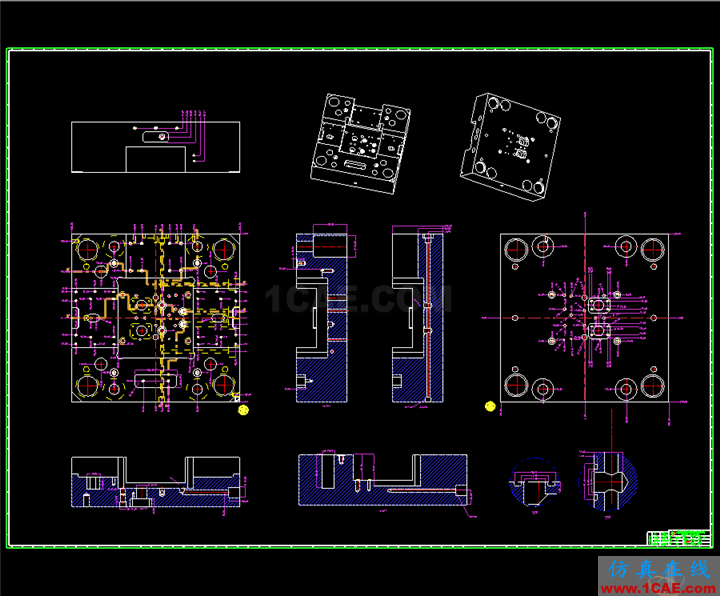

十五、后模B板散件圖
