【AutoCAD教程】CAD中如何進行X、Y兩個軸向不等比縮放圖形？

2016-10-31  by:CAE仿真在線  來源:互聯網

主題

 CAD中有縮放(SC)命令來進行圖形的尺寸縮放,但縮放命令只能進行等比縮放,即X、Y各個軸向上的縮放比例相等。有些情況下,我們希望圖形沿不同軸向按不同比例縮放,如果遇到這種情況怎么辦呢?

方法有以下兩種:

一、如果圖形簡單,需要X或Y單方向調整尺寸可以使用拉伸(S)命令

拉伸命令就是將圖形被框選選定的頂點等特殊點按指定方向移動,從而達到修改圖形尺寸的目的。拉伸的方向和尺寸可以通過輸入坐標或指定目標點來確定,拉伸可以將圖形沿X或Y軸軸向拉長或縮短,也可以沿其他方向進行縮放變動。因此,在某些情況下拉伸可以滿足不等比例縮放的需要,其中圓、橢圓等一些圖形是無法被局部拉伸的。如下案例為正方形水平往右拉伸100的前后對比

拉伸前及拉伸選定的框選區域如下圖

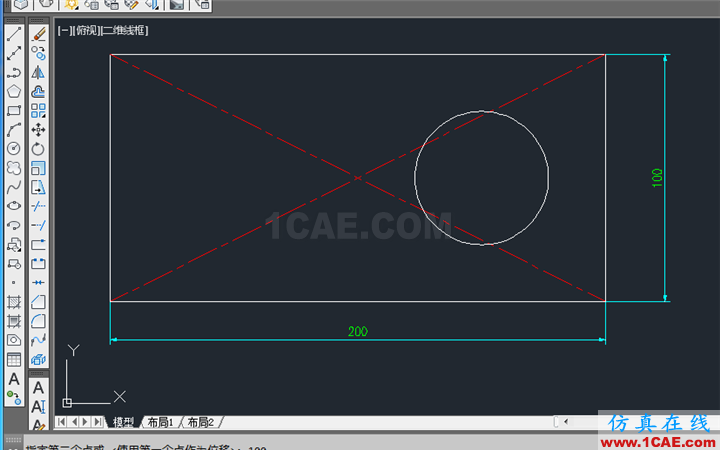

水平向右拉伸100后的結果

二、將不等比例縮放的圖形做成圖塊,調整圖塊各向比例。

這種方法是實現真正的非等比縮放最直接的方法,步驟如下:

1、用圖塊B命令將圖形創建為圖塊。

2、用快捷鍵i插入剛創建的圖塊,并在插入對話框中設置各軸向比例,如下圖所示。此步也可選定塊通過特性面板(CTRL+1)中修改圖塊各軸向的比例。

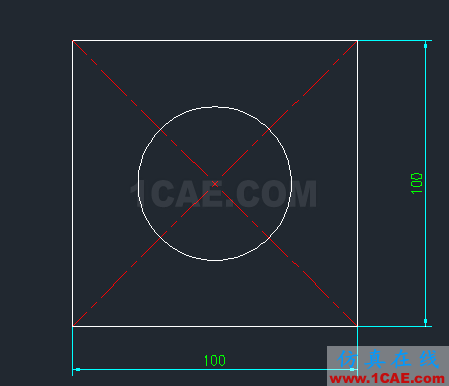

定義的塊如下圖

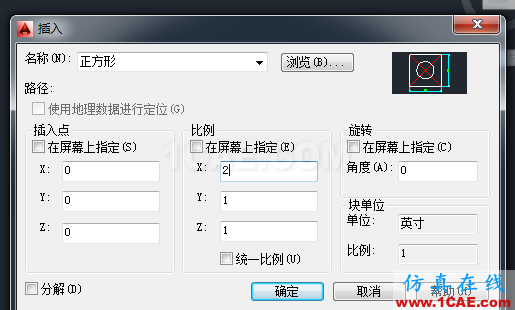

插入塊時的比例設置圖

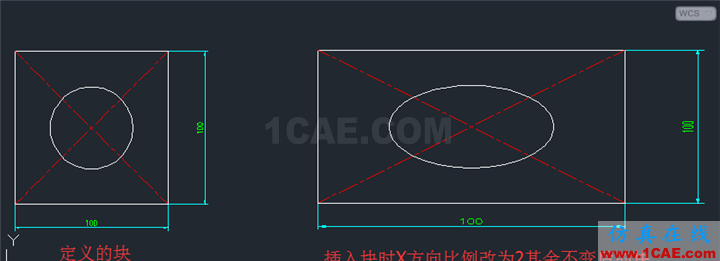

定義的塊和修改比例插入后的對比圖

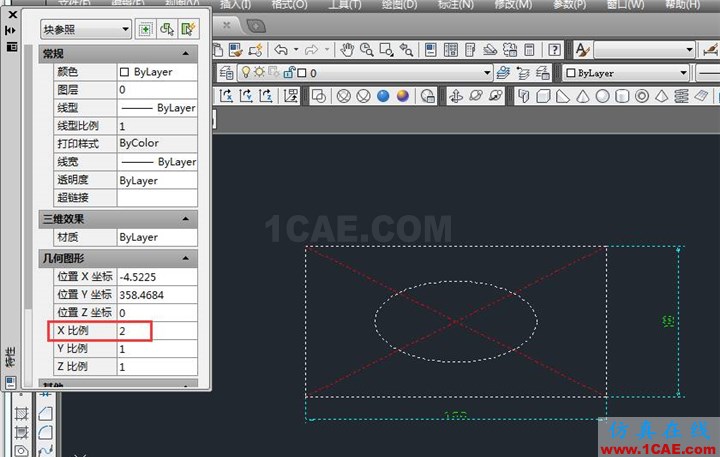

特性面板(CTRL+1)修改方法如下

3、如果需要圖形變回分解、可編輯狀態的話,需要炸開X圖塊。

如果此圖塊的創建僅是為了縮放其他地方不會再進行此塊的插入,最好用PU命令將這些臨時定義的圖塊清理掉。

對圖塊進行不等比縮放,不僅會帶來圖形外觀的變化,一些圖形數據也會發生變化,例如炸開這樣的圖塊,圓會變成橢圓,如上圖中圓和橢圓所示。

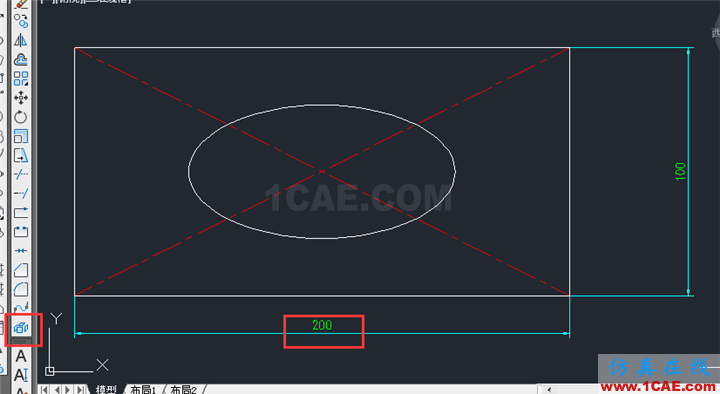

通過上圖可知,如果要縮放的圖形包含標注,在圖塊被縮放后,標注尺寸值不會變,但文字和箭頭都會變形,但炸開后,標注會恢復正常,標注值也會自動更新。塊分解后的圖形如下圖

★
