最全的UG快捷鍵都在這了

2016-09-06 by:CAE仿真在線來源:互聯網

UG是什么?

這是一個交互式CAD/CAM(計算機輔助設計與計算機輔助制造)系統,它功能強大,可以輕松實現各種復雜實體及造型的建構。它在誕生之初主要基于工作站,但隨著PC硬件的發展和個人用戶的迅速增長,在PC上的應用取得了迅猛的增長,已經成為模具行業三維設計的一個主流應用。

UG是當今較為流行的一種模具設計軟件,主要是因?yàn)槠涔δ軓?qiáng)大。

模具設計的流程很多,其中分模就是其中關建的一步。分模有兩種:一種是自動的,另一種是手動的,當然也不是純粹的手動,也要用到自動分模工具條的命令,即模具導向。

自動分模的過程

1.分析產品,定位坐標,使Z軸方向和脫模方向一致。

2.塑模部件驗證,設置顏色面。

3.補靠破孔

4.拉出分型面

5.抽取顏色面,將其與分型面和補孔的片體縫合,使之成為一個片體。

6.做箱體包裹整個產品,用5縫好的片體分割。

7.分出上下模具后,看是那個與產品重合,重合的那邊用產品求差就可以了。

手動分模的步驟就大概就這樣,手動分模具有很大的優勢,是利用MOLDWIZARD分模所達不到的,在現場自動分?；旧鲜切胁煌?。但是里面的命令是比較的好用的,我們可以用的有關命令來提高我們的工作效率。

那在UG制圖過程中使用快捷鍵能夠提高工作效率,同時也增強了使用者對命令的掌控感。下面大家分享全面的UG快捷鍵。

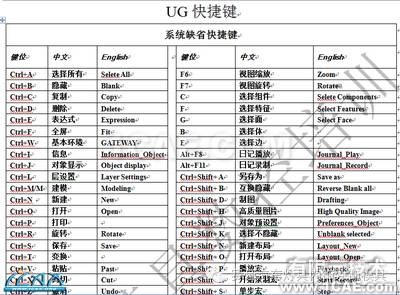

UG快捷鍵大全:

文件(F)-新建(N)...Ctrl+N
文件(F)-打開(O)...Ctrl+O
文件(F)-保存(S)    Ctrl+S
文件(F)-另存為(A)...Ctrl+推移+A
文件(F)-繪圖(L)...Ctrl+P
文件(F)-導入(M)-部件(P)...Ctrl+1
文件(F)-導入(M)-I-DEAS...Ctrl+7
文件(F)-導入(M)-Parasolid...Ctrl+2
文件(F)-導入(M)-NX-2D...Ctrl+8
文件(F)-導入(M)-CGM...Ctrl+9
文件(F)-導入(M)-STL...Ctrl+0
文件(F)-導入(M)-IGES...Ctrl+3
文件(F)-導入(M)-Step203...Ctrl+4
文件(F)-導入(M)-DXF/DWG(&D)...Ctrl+5
文件(F)-導出(E)-部件(P)...推移+1
文件(F)-導出(E)-Parasolid...推移+2
文件(F)-導出(E)-CGM...推移+9
文件(F)-導出(E)-JPEG...推移+8
文件(F)-導出(E)-TIFF...推移+7
文件(F)-導出(E)-IGES...推移+3
文件(F)-導出(E)-Step203...推移+4
文件(F)-導出(E)-DXF/DWG...推移+5
文件(F)-導出(E)-2D 轉換(2)...推移+6
文件(F)-執行(T)-圖形交互編程(Grip)...Ctrl+G
文件(F)-執行(T)-Grip 調試(D)...Ctrl+推移+G
文件(F)-執行(T)-NX 打開...Ctrl+U
編輯(E)-撤銷列表(U)-1 進入“建?！?  Ctrl+Z
編輯(E)-粘貼(P)    Ctrl+V
編輯(E)-刪除(D)... Ctrl+D         Delete
編輯(E)-選擇(L)-全選(A)   Ctrl+A
編輯(E)-隱藏(B)-隱藏(B)...Ctrl+B
編輯(E)-隱藏(B)-互換顯示與隱藏(R)  Ctrl+推移+B
編輯(E)-隱藏(B)-不隱藏所選的(S)...Ctrl+推移+K
編輯(E)-隱藏(B)-顯示部件中所有的(A)  Ctrl+推移+U
編輯(E)-變換(N)...Ctrl+T
編輯(E)-對象顯示(J)...Ctrl+J
編輯(E)-曲線(V)-全部(A)...推移+E
編輯(E)-曲線(V)-修整(T)...推移+T
編輯(E)-曲線(V)-裁剪角(C)...推移+C
 編輯(E)-曲線(V)-分割(D)..推移+D
編輯(E)-曲線(V)-Curve Length...推移+L
編輯(E)-特征(F)-去除參數(V)...推移+V
編輯(E)-曲面(R)-擴大(A)...Alt+推移+L
編輯(E)-面(A)...G
視圖(V)-操作(O)-縮放(Z)...Ctrl+推移+Z
視圖(V)-操作(O)-旋轉(R)...Ctrl+R
視圖(V)-操作(O)-截面(C)...Ctrl+H
視圖(V)-布局(L)-新建(N)...Ctrl+推移+N
視圖(V)-布局(L)-打開(O)...Ctrl+推移+O
視圖(V)-布局(L)-充滿所有視圖(F)   Ctrl+推移+F
視圖(V)-可視化(V)-高質量圖片(H)...Ctrl+推移+H
視圖(V)-信息窗口(I)   F4
視圖(V)-重設方位(E)     Ctrl+F8
插入(S)-基準/點(D)-基準平面(D)... D
插入(S)-基準/點(D)-點(P)... P
插入(S)-基準/點(D)-點集(S)...Q
插入(S)-曲線(C)-弧/圓(C)...Ctrl+C
插入(S)-曲線(C)-基本曲線(B)...B
插入(S)-曲線(C)-矩形(R)...推移+R
插入(S)-曲線(C)-多邊形(P)...推移+Y
插入(S)-曲線(C)-螺旋(X)...推移+H
插入(S)-曲線(C)-規律曲線(W)... 推移+W
插入(S)-曲線(C)-樣條(S)...S
插入(S)-曲線中的一條曲線(F)-偏置(O)...推移+O
插入(S)-曲線中的一條曲線(F)-在面上偏置...推移+F
插入(S)-曲線中的一條曲線(F)-橋接(B)...推移+B
插入(S)-曲線中的一條曲線(F)-簡化(S)...推移+M
插入(S)-曲線中的一條曲線(F)-合并(J)...推移+J
插入(S)-曲線中的一條曲線(F)-投影(P)...推移+P
插入(S)-曲線中的一條曲線(F)-組合投影(C)...推移+N
插入(S)-曲線中的一條曲線(F)-纏繞/展開(W)...推移+Q
插入(S)-體的曲線(U)-相交(I)...推移+I
插入(S)-體的曲線(U)-截面(S)...推移+S
插入(S)-體的曲線(U)-抽取(E)...推移+X
插入(S)-設計特征(E)-拉伸(E)...X
插入(S)-設計特征(E)-回轉...V
插入(S)-設計特征(E)-長方體(K)...K
插入(S)-設計特征(E)-圓柱體(C)...Y
插入(S)-設計特征(E)-圓錐(O)...O
插入(S)-設計特征(E)-球(S)...R
插入(S)-設計特征(E)-孔(H)...Alt+H
插入(S)-設計特征(E)-圓臺(B)...Alt+B
插入(S)-設計特征(E)-腔體(P)...Alt+K
插入(S)-設計特征(E)-凸墊(A)...Alt+D
插入(S)-設計特征(E)-Emboss...Alt+Z
插入(S)-設計特征(E)-鍵槽(L)...Alt+L
插入(S)-設計特征(E)-溝槽(G)...Alt+G
插入(S)-關聯復制(A)-抽取(E)...Alt+X
插入(S)-關聯復制(A)-引用(I)... I
插入(S)-聯合體(B)-并(U)...Alt+U
插入(S)-聯合體(B)-差(S)... Alt+S
插入(S)-聯合體(B)-相交(I)...  Alt+I
插入(S)-聯合體(B)-縫合(W)...E
插入(S)-Trim-Divide Face...Alt+J
插入(S)-Trim-合并面(J)...Alt+Q
插入(S)-Trim-Trim Body...T
插入(S)-Trim-分割(P)...Alt+P
插入(S)-Trim-修整片體(R)...Alt+推移+T
插入(S)-Offset/Scale-Offset Surface...Alt+V
插入(S)-Offset/Scale-偏置面(F)...Alt+O
插入(S)-Offset/Scale-比例(S)...Alt+A
插入(S)-Offset/Scale-加厚片體(T)..F2
插入(S)-Offset/Scale-Shell...H
插入(S)-Offset/Scale-包含幾何體(G)...F3
插入(S)-細節特征(L)-邊倒圓(E)...Alt+E
插入(S)-細節特征(L)-面倒圓(F)...Alt+F
插入(S)-細節特征(L)-軟倒圓(S)...Alt+推移+F
插入(S)-細節特征(L)-橋接(B)...Alt+推移+B
插入(S)-細節特征(L)-倒角(C)...Alt+C
插入(S)-細節特征(L)-草圖(T)...Alt+T
插入(S)-曲面(R)-延伸(X)...Alt+推移+X
插入(S)-曲面(R)-由四點決定的曲面(4)...Alt+推移+4
插入(S)-曲面(R)-通過點(H)...Alt+推移+P
插入(S)-網格曲面(M)-直紋面(R)...L
插入(S)-網格曲面(M)-通過曲線(T)...U
插入(S)-網格曲面(M)-通過曲線網格(M)...M
插入(S)-網格曲面(M)-1x1...Alt+1
插入(S)-網格曲面(M)-1x2...Alt+2
插入(S)-網格曲面(M)-2x0...Alt+3
插入(S)-網格曲面(M)-2x2...Alt+4
插入(S)-網格曲面(M)-nxn...Alt+5
插入(S)-網格曲面(M)-截面(S)...Alt+推移+S
插入(S)-網格曲面(M)-N 邊表面(I)...Alt+推移+N
插入(S)-掃描(W)-掃描(S)...W
插入(S)-掃描(W)-沿導引線掃描(G)...Alt+W
插入(S)-彎邊曲面(G)-按規律延伸(L)...Alt+推移+W
插入(S)-直接建模(I)-替換面(R)...F
格式(R)-層的設置(S)...Ctrl+L
格式(R)-在視圖中可見(V)...Ctrl+推移+V
格式(R)-WCS-原點(O)...Alt+0
格式(R)-WCS-旋轉(R)... Alt+9
格式(R)-WCS-方位(N)... Alt+8
格式(R)-WCS-顯示(P)    Alt+7
格式(R)-WCS-保存(S)      Alt+6
工具(T)-表達式(X)...Ctrl+E
工具(T)-日記(J)-播放(P)... Alt+F8
工具(T)-日記(J)-編輯(E)    Alt+F11
工具(T)-宏(R)-開始記錄(R)...Ctrl+推移+R
工具(T)-宏(R)-回放(P)... Ctrl+推移+P
工具(T)-宏(R)-步長(S)...Ctrl+推移+S
信息(I)-對象(O)...Ctrl+I
信息(I)-點(P)...C
分析(L)-距離(D).. N
分析(L)-角度(A)... A
分析(L)-曲線(C)-Refresh Curvature Graphs    Ctrl+推移+C
分析(L)-簡單干涉(I)... Ctrl+X
預設置(P)-對象(O)...Ctrl+推移+J
預設置(P)-選擇(E)...Ctrl+推移+T
應用(N)-建模...Ctrl+M
應用(N)-外觀造型設計(T)...
應用(N)-制圖(D)...Ctrl+推移+D
應用(N)-加工(N)...Ctrl+Alt+M
應用(N)-裝配(L)   Ctrl+Alt+W
應用(N)-基礎環境(G)...Ctrl+W
幫助(H)-在線幫助(C)...F1
刷新(S)      F5
適合窗口(F)   Ctrl+F
縮放(Z)        F6
旋轉(O)        F7
視圖方向(R)-正二測視圖(T)     Home
視圖方向(R)-正等測視圖(I)       End
視圖方向(R)-俯視圖(O)       Ctrl+Alt+T
視圖方向(R)-前視圖(F)        Ctrl+Alt+F
視圖方向(R)-右視圖(R)        Ctrl+Alt+R
視圖方向(R)-左視圖(L)         Ctrl+Alt+L
捕捉視圖(N)      F8
