本章要點
1.點位加工概述
2.點位加工幾何體設置
3.點位加工循環參數設置
4.點位加工一般參數設置
2.1 點位加工概述

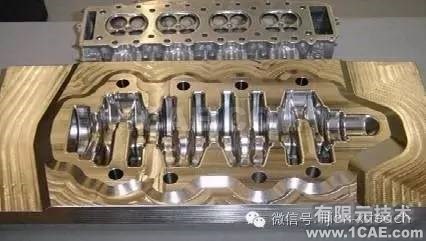

點位加工是一種相當常見的機械加工方法,如圖2-1所示的工件。點位加工包括鉆孔、鏜孔、擴孔、鉸孔、點焊和鉚接等,UG NX6可為各種點位加工操作創建刀具路徑,如圖2-2所示。點位加工的刀具運動由3部分組成:首先刀具快速定位在加工位置上,然后切入零件,完成切削后退回。
圖2-1點位加工工件
圖2-2點位加工刀軌
2.1.1 操作安全點
在點位加工中,操作安全點是每個切削運動的起點和終點,也是進刀、退刀、避讓、快速移刀等輔助運動的起點和終點。
通常,刀具將以快速或進刀進給率向操作安全點運動,刀具從操作安全點向部件表面上的刀位點運動時,以及切削至指定深度的過程將使用切削進給率,如圖2-3所示。但是,如果一個循環處于活動狀態,系統將使用“循環參數”菜單中指定的循環進給率。

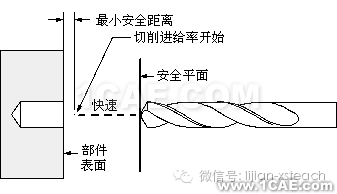

圖2-3最小安全距離及刀具運動速率
2.1.2 加工循環
數控系統對典型加工中幾個固定或連續動作用同一個指令來指定,完成本來要用多個程序段指令完成的加工動作,這個指令就是加工循環指令。為了滿足不同類型孔的加工要求,UG在點位加工中提供了多種循環類型,控制刀具的切削運動過程。點位加工操作就是選擇合理的加工循環并進行合理的參數設定的過程。點位加工操作循環也稱作固定循環,通常包括的基本動作如下:
1.精確定位。
2.以快進或進刀速度移動至操作安全點。
3.以切削速度運動至零件表面上的加工位置點。
4.以切削速度或循環進給率加工至孔最深處。
5.孔底動作(暫停、讓刀等)。
6.以退刀速度或快進速度退回操作安全點。
7.快速運行至安全平面(安全平面被激活)。
2.2 點位加工幾何體設置
為了創建點位加工刀軌,需要定義點位加工幾何體。點位加工幾何的設置包括指定孔、部件表面和底面3種加工幾何,其中孔為必選項,而部件表面和底面為可選項,如圖2-4所示。
圖2-4點位加工幾何體
2.2.1 指定加工位置
在“鉆”對話框幾何體組中單擊“指定孔”圖標

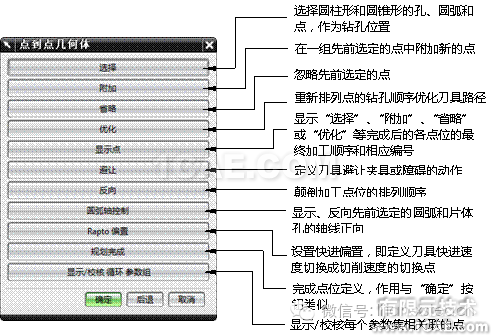

,系統彈出“點到點幾何體”對話框,其中“選擇”選項用于選擇孔加工的點位幾何對象(這些幾何對象可以是一般點、圓弧、圓、橢圓以及實心體或片體上的孔),其余選項用于編輯已指定的點位,如圖2-5所示。
圖2-5“點到點幾何體”對話框
單擊“點到點幾何體”對話框中的“選擇”按鈕,系統自動彈出孔選擇對話框,用于選擇孔、圓弧或點作為加工位置,各個選項含義如圖2-6所示。
圖2-6孔選擇對話框

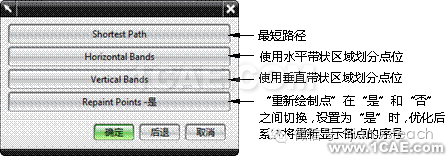

在“點到點幾何體”對話框中,單擊“優化”按鈕,系統自動彈出孔位優化對話框,如圖2-7所示。使用此功能,可以重新安排刀軌中點的順序。通常,對重新排列加工順序是為了生成刀具運動最快的刀軌,提高加工效率。但是,由于其他加工約束條件(如夾具位置、機床行程限制、加工臺大小等),還可將刀軌限定在水平或豎直區域(帶)內。
圖2-7孔位優化對話框
在孔位優化對話框中,單擊Shortest Path按鈕,系統自動彈出最短路徑優化對話框,如圖2-8所示。這種優化方式允許處理器根據最短加工時間來對加工點排序,該方法通常被用作首選方法,尤其是當點的數量很大(多于 30 個點)且需要使用可變刀軸時。但是,與其他優化方法相比,最短刀軌方法可能需要更多的處理時間。
圖2-8最短路徑優化對話框
在最短優化路徑對話框中,可以選擇優化級別(Level),包括標準和高級,還可以為刀軌選擇起點/終點或起始/終止刀軸。在使用過程中,一般只單擊“優化”按鈕即可,即可實現對路徑的優化。
在孔位優化對話框中,單擊Horizontal Bands按鈕,可以定義一系列水平帶,以包含和引導刀具沿平行于工作坐標 XC 軸的方向往復運動。每個條帶由一對水平直線定義,系統按照定義順序來對這些條帶進行排序,如圖2-9所示。它們是:
升序 - 如果選擇此選項,系統將按照從最小 XC 值到最大 XC 值的順序?qū)Φ谝粋€(gè)條帶中和隨后的所有奇數編號的條帶(1、3、5 等)中的點進行排序。在第二和所有后續偶數帶(2、4、6 等)中的點按照從最大 XC 值到最小 XC 值的順序排序。
降序 - 如果您選擇此選項,系統對奇數帶(1、3、5 等)中的點按照從最大XC值到最小XC值的順序排序,對偶數帶(2、4、6 等)中的點按照從最小XC值到最大XC值的順序排序。
圖2-9刀位點的升序和降序排列

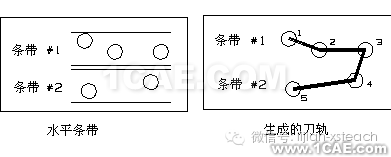

定義第一個條帶的順序后,使用屏幕光標在屏幕上選擇一個位置,該水平帶的第一條線應經過該位置。系統將顯示一條經過該點且平行于工作坐標 XC 軸的直線。接下來,為第二條水平直線選擇一個點以定義第一個條帶。重復為每個條帶定義兩條直線的過程直至定義所有的條帶,然后選擇“確定”。系統對刀位點排序并返回“點到點幾何體”菜單。由水平帶優化的點及生成的刀軌,如圖2-10所示。
圖2-10由水平帶優化的點
豎直帶(Vertical Bands)與通過水平帶優化類似,區別只是條帶與工作坐標YC軸平行,且每個條帶中的點根據YC坐標進行排序。系統將省略那些雖然選中但未包含在任何條帶中的刀位點。
2.2.2 指定部件表面
部件表面是指刀具開始切入材料的位置,可以為實體上存在的面,也可以是一般平面。一個操作只能指定一個部件表面,因此系統認為所有加工點的孔入口高度位置相同。如果沒有指定部件表面,則各點的部件表面為通過該點并垂直于刀具軸的平面。

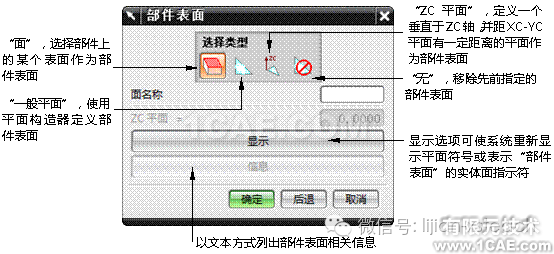

在“鉆”對話框幾何體組中單擊“指定部件表面”圖標
,彈出部件表面設置對話框,如圖2-11所示。
圖2-11“部件表面”對話框
2.2.3 指定底面
底面指定鉆孔的最低極限深度,可以為實體上存在的面,也可以是一般平面。當選擇鉆孔深度的方法為“至底面”或“穿過底面 ”時,需要指定底面。
在“鉆”對話框幾何體組中單擊“指定底面”圖標
,彈出底面設置對話框,如圖2-12所示。
圖2-12“底面”對話框
其設置方法與部件表面的設置方法相同,有關選擇底面后各選項的描述,請參考部件表面。
2.3 參數設置
2.3.1 循環類型
在點位加工中,實際的工件可能含有不同類型的孔,需要采用不同的加工方式,如標準鉆、啄鉆、深孔加工、攻螺紋和鏜孔等。這些加工方式有的屬于連續加工,有的屬于斷續加工,因此,它們的刀具切削運動不同。為了滿足不同類型的孔的加工要求,UG NX6提供了多種點位加工的操作子類型,如圖2-13所示。不同的操作子類型,對應著不同的鉆孔循環方式。除了在創建操作時指定操作子類型外,還可以在“鉆”對話框的循環類型組中,選擇所需的鉆孔循環類型,實現不同類型孔的加工,如圖2-14所示。
圖2-13點位加工操作子類型
圖2-14各種循環類型說明
2.3.2 循環參數組
對于零件上類型相同且直徑相同的孔,其加工方式雖然相同,但由于各孔的深度不同,或者為滿足不同孔的加工精度要求,需要用不同的進給速度加工。在同一個鉆孔循環中,通過循環參數組指定不同的循環參數,可以滿足不同孔的加工要求。在每個循環參數組中可以指定加工深度、進給量、暫停時間和切削深度增量等循環參數。

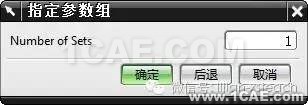

使用循環參數組可以將不同的“循環參數”值與刀軌中不同的點或點組相關聯。從循環類型下拉列表中選擇循環類型后,系統彈出“指定參數組”對話框,如圖2-15所示,輸入要定義的循環參數組的數量,每個鉆孔循環可指定1-5個循環參數組。在同一個刀具路徑中,若各孔的加工深度相同,則指定1個循環參數組;若有不同加工深度(例如3組)的孔,則應指定相應數量(3個)的循環參數組。
圖2-15“指定參數組”對話框
指定循環參數組的數量后,系統彈出“Cycle 參數”對話框,為每個循環參數組設置相應的循環參數,這些參數詳細指定了刀具將如何執行所需的操作。
通過選擇適當?shù)倪x項并輸入合適的值,或選擇“確定”接受顯示的默認值,為循環參數組1指定參數。選擇“確定”后,如果僅指定了一個參數組,系統將返回“鉆”對話框。如果指定了多個參數組,系統將顯示剩余的每個參數組的“Cycle 參數”對話框。
按照定義循環參數組1的方式定義參數組2-5,不更改、更改一個或更改所有循環參數。對于“參數組2-5”,選擇“復制上一組參數組”(此刻將被激活)可以復制上一個參數組中的值并將其應用到當前參數組中。
2.3.3 循環參數設置

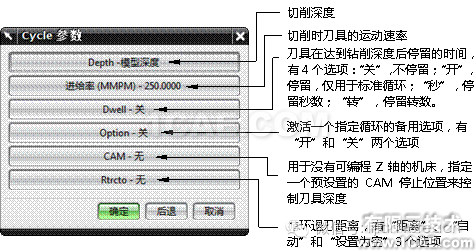

不同的循環類型,有相應的循環參數,如圖2-16所示為標準鉆循環參數的說明。
圖2-16標準循環參數說明
“深度”表示孔的總深度,即從部件表面到刀尖的距離,它出現在除“標準鉆,埋頭孔”外所有循環的“循環參數”對話框中。單擊“Cycle 參數”對話框中的“Depth”按鈕,彈出“Cycle 深度”對話框,如圖2-17所示。可以根據需要選擇確定鉆削深度的方法。系統提供了6種確定鉆削深度的方法,每種鉆削深度的幾何意義如圖2-18所示。
u 模型深度 將自動計算實體中每個孔的深度。(對于通孔和盲孔,計算時將分別考慮“通孔安全距離”和“盲孔余量”兩個參數)
u 刀尖深度 指定了一個正值,該值為從部件表面沿刀軸到刀尖的深度。
u 刀肩深度 指定了一個正值,該值為從部件表面沿刀軸到刀具圓柱部分的底部(刀肩)的深度。
u 至底面 是系統沿刀軸計算的刀尖接觸到底面所需的深度。
u 穿過底面 是系統沿刀軸計算的刀肩接觸到底面所需的深度。如果希望刀肩越過底面,可以在定義“底面”時指定一個“安全距離”。底面在“鉆”對話框中指定。
u 至選擇點 是系統沿刀軸計算的從部件表面到鉆孔點的ZC坐標間的深度。
|
|
|
|
圖2-17 “Cycle 深度”對話框 |
圖2-18 鉆削深度 |
除上述標準鉆循環參數之外,其它循環中比較重要的參數有:
u Increment 增量,僅出現在“啄鉆”和“斷屑”循環中,表示“啄鉆”和“斷屑”循環的兩次中間深度之間的增量距離。它對應于“標準鉆,深度”和“標準鉆,斷屑”循環的“步長值”參數。有三個選項:“無”,系統不生成任何中間點,一次鉆削完成;“恒定”,指定增量值應為一個正值,系統生成一系列具有恒定增量的送刀運動,直到將刀具送到最終深度;“可變”,可以定義 1-7 個增量值。
u Csink直徑 表示埋頭孔的直徑,僅出現在“標準鉆,埋頭孔”循環中,如圖2-19所示。
圖2-19埋頭孔直徑
u 入口直徑 指定加工沉孔前的底孔直徑,一般沉孔是在先前鉆好的底孔上加工,同樣僅出現在“標準鉆,埋頭孔”循環中。
u Step值 與Increment相似,在“標準鉆,深度”和“標準鉆,斷屑”循環出現,指定循環式鉆孔的步進增量,可以定義 1-7 個增量值。
2.3.4 一般參數設置

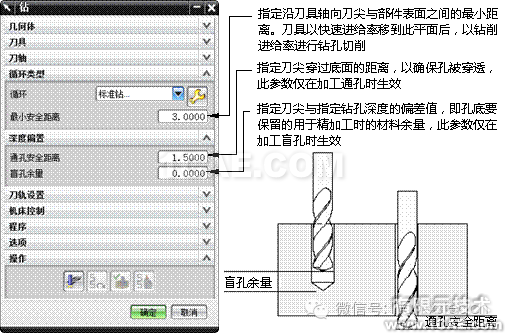

在鉆孔加工中還需要設置最小安全距離、深度偏置、避讓、進給和速度等參數。最小安全距離和深度偏置設置如圖2-20所示。
圖2-20最小安全距離和深度偏置
在“鉆”對話框的刀軌設置組中單擊“避讓”圖標

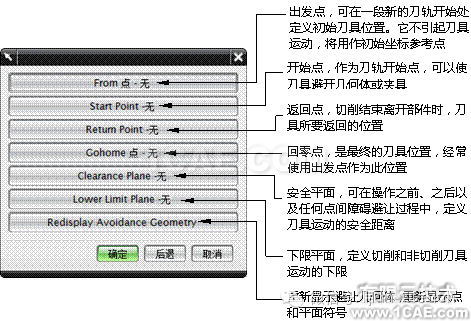

,系統彈出“避讓”對話框,參數含義如圖2-21所示。
圖2-21避讓對話框參數

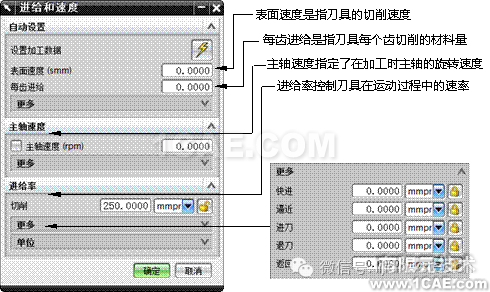

在“鉆”對話框的刀軌設置組中單擊“進給和速度”圖標
,進入“進給和速度”對話框,如圖2-22所示。
圖2-22“進給和速度”對話框
在“進給率”組中,可以設置切削速率,點擊更多選項,可以指定快進、逼近、進刀、退刀和返回等非切削移動的速率。鉆削加工中通常只需要設置切削速率,其余移動速率使用默認值。
2.4 孔系加工實例
2.4.1 零件分析

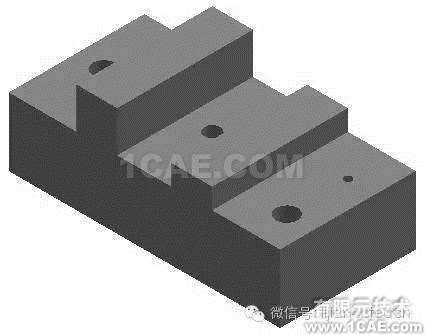

零件模型如圖2-23所示,編寫鉆孔程序。利用測量工具測得零件長寬高分別為:200,50,80;左右兩側臺階上的通孔直徑為16,中間臺階和右側臺階上的兩個盲孔直徑分別為12和6。對刀方式為四邊分中,頂面對刀,故加工坐標系應取在零件頂面中心位置。
圖2-23孔加工零件
加工操作順序和刀具規格如表2-1所示。
表2-1操作順序和刀具的規格
|
序號 |
操作名稱 |
加工內容 |
刀具名稱 |
刀具直徑 |
主軸速度 |
進給速度 |
步進值 |
|
1 |
AA1 |
鉆中心孔 |
ZD5 |
5 |
1500 |
200 |
- |
|
2 |
AA2 |
粗鉆兩側通孔 |
D15.6 |
15.6 |
1000 |
150 |
2 |
|
3 |
AA3 |
粗鉆中間盲孔 |
D11.6 |
11.6 |
1200 |
120 |
2 |
|
4 |
AA4 |
粗鉆右側盲孔 |
D5.6 |
5.6 |
1600 |
100 |
1 |
|
5 |
AA5 |
精鉆兩側通孔 |
D16 |
16 |
600 |
30 |
- |
|
6 |
AA6 |
精鉆中間盲孔 |
D12 |
12 |
900 |
30 |
- |
|
7 |
AA7 |
精鉆右側盲孔 |
D6 |
6 |
1200 |
20 |
- |
本例練習文件為\Ch2\Drill_Project_start.prt。
完成文件為\Ch2\Drill_Project_end.prt。
2.4.2 編程步驟
步驟1:打開零件圖檔,進入加工環境。
單擊“打開文件”圖標,打開\Ch2\Drill_Project_start.prt部件文件。

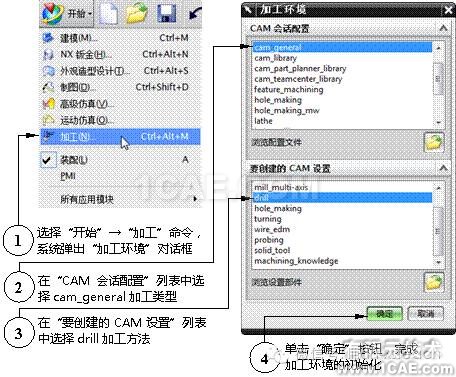

在工具條上單擊“起始”按鈕,在其下拉列表中選擇“加工”選項,按照圖2-24所示設置點位加工環境。
圖2-24加工環境初始化

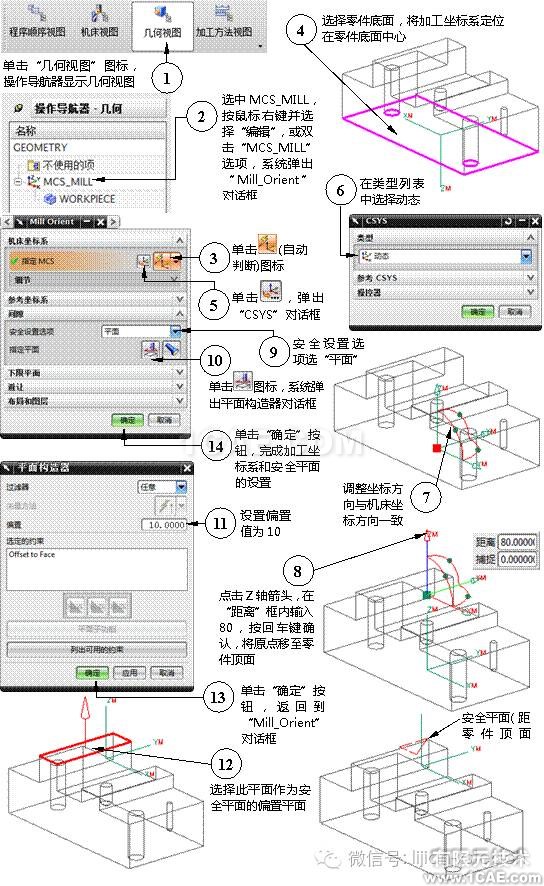

步驟2:按照圖2-25所示定義加工坐標系和安全平面。
圖2-25加工坐標系和安全平面定義

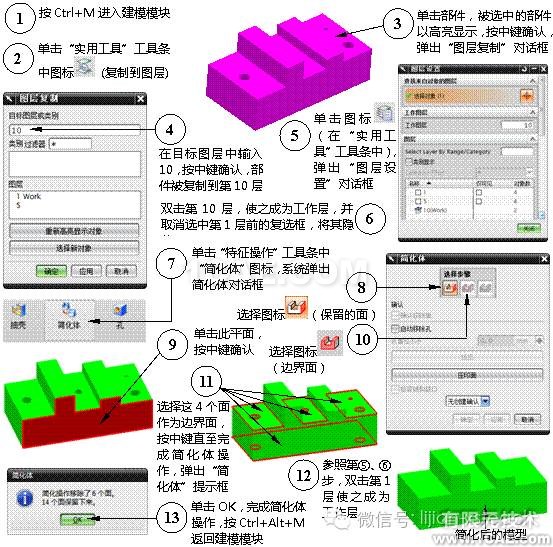

步驟3:按照圖2-26所示復制并簡化模型。
圖2-26復制并簡化模型

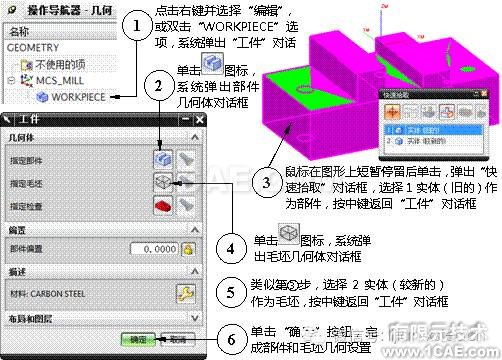

步驟4:按圖2-27所示,定義部件幾何體和毛坯幾何體。
圖2-27部件幾何和毛坯幾何體定義
步驟5:按照圖2-28所示創建刀具ZD5(直徑為5mm的中心鉆)。
圖2-28ZD5中心鉆的創建
重復上述步驟,分別創建D15.6mm,D11.6mm,D5.6mm,D16mm,D12mm,D6mm的鉆頭,注意刀具子類型選擇為
。

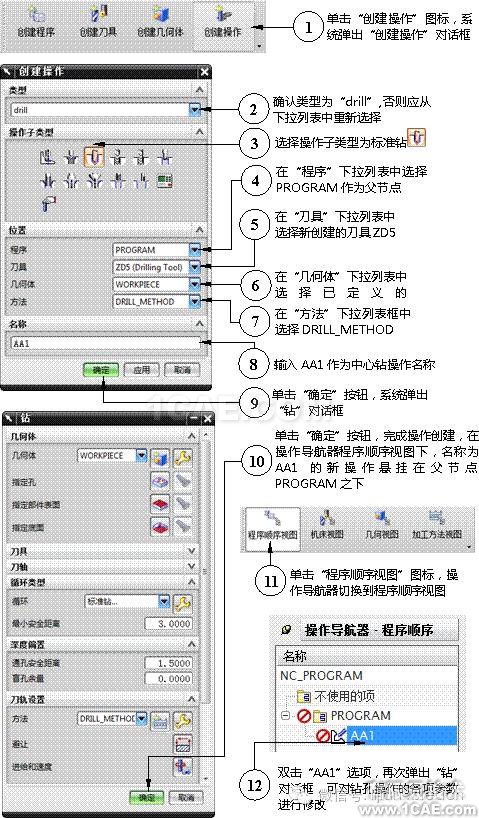

步驟6:按照圖2-29所示創建操作AA1,鉆中心孔。
圖2-29中心鉆操作AA1的創建

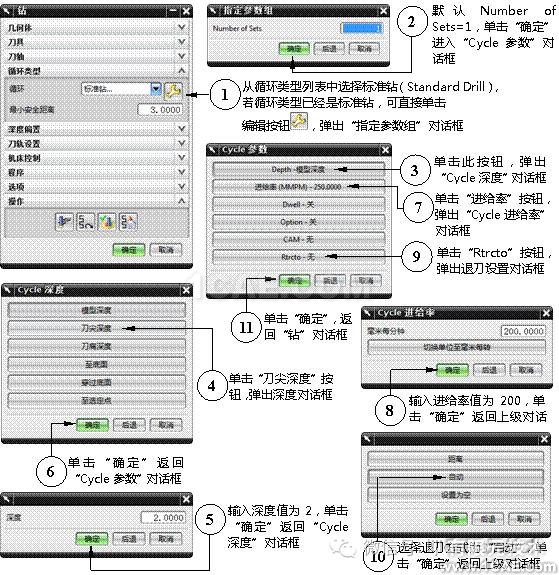

步驟7: 按照圖2-30所示選擇循環類型,設置循環參數。
“Rtrcto”用于確定刀具退出方式,決定了刀具完成每個點位加工后退出返回的位置。若此處不選擇退刀方式,即“Rtrcto”設置為空,則可在指定幾何體時,通過避讓來選擇合適的退刀方式。
圖2-30循環參數設置

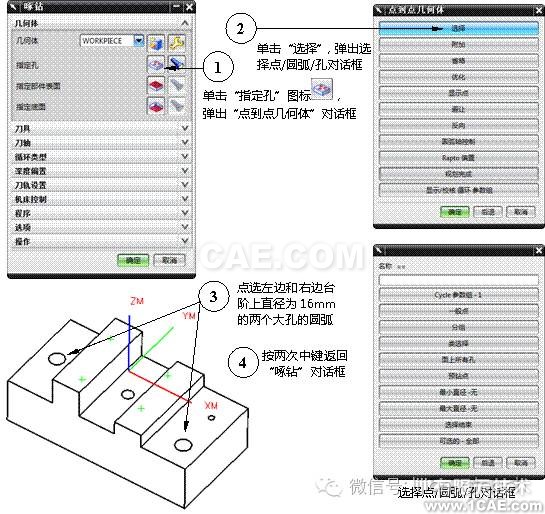

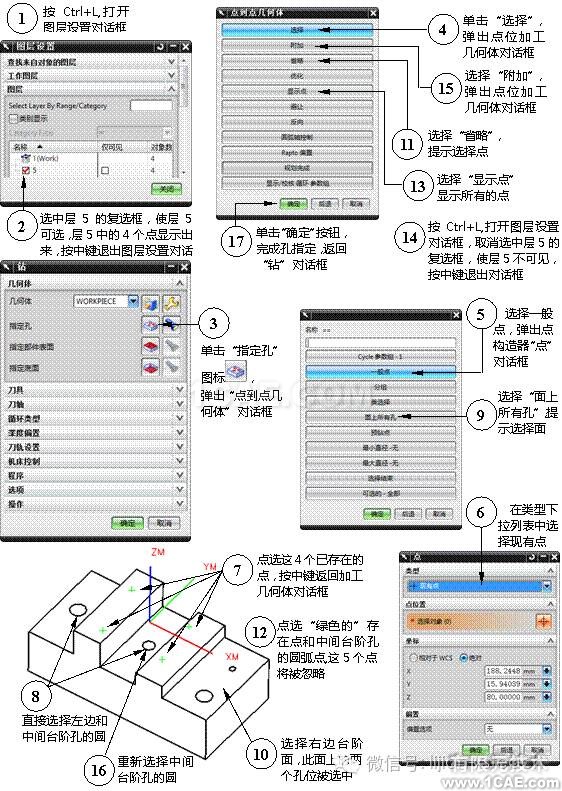

步驟8:按照圖2-31所示指定鉆孔位置。
可以直接選擇需要的點,增加的“刪除多選點”和“增加漏選點”操作,是為了讓大家練習“點到點幾何體”對話框中的選項操作。
圖2-31鉆孔位置選擇

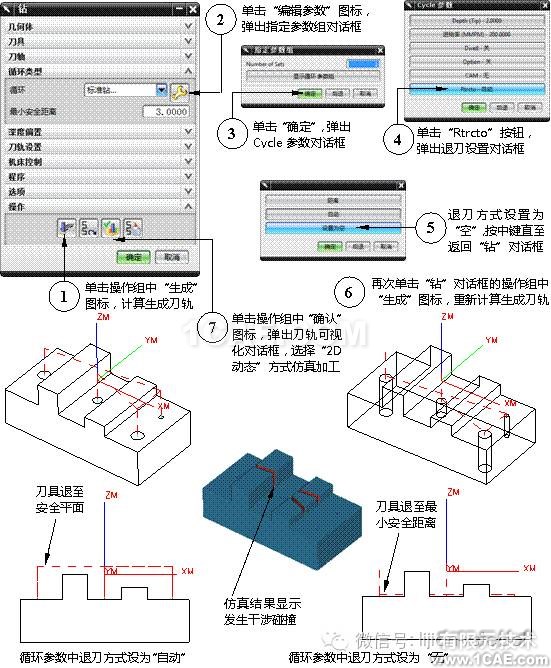

步驟9:按照圖2-32所示生成刀軌,修改循環參數,指定退刀方式為無。
圖2-32刀軌生成與退刀方式修改

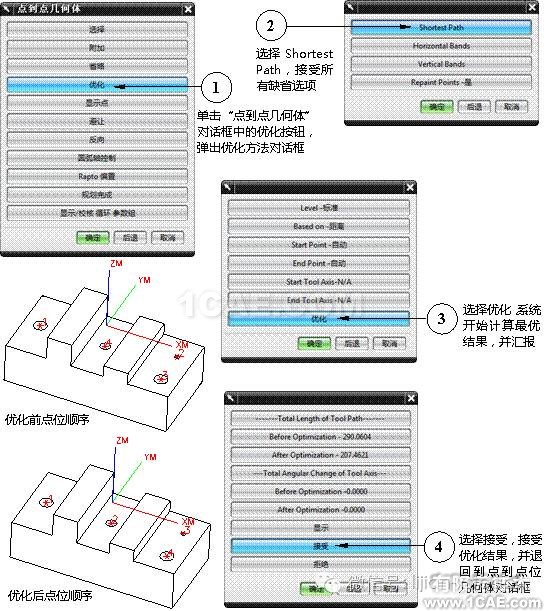

步驟10:按照圖2-33所示優化刀具路徑。
圖2-33刀具路徑優化
步驟11:按照圖2-34所示設置避讓,避開障礙物。
為避免步驟9中發生的刀具碰撞,除了在循環參數中指定退刀方式外,還可以在指定幾何體時設置避讓。
圖2-34避讓設置
步驟12:按照圖2-35所示設置主軸速度和進給參數。
圖2-35進給和速度設置

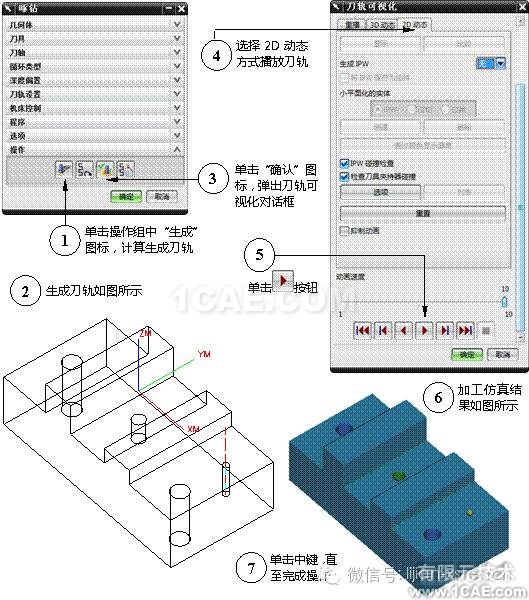

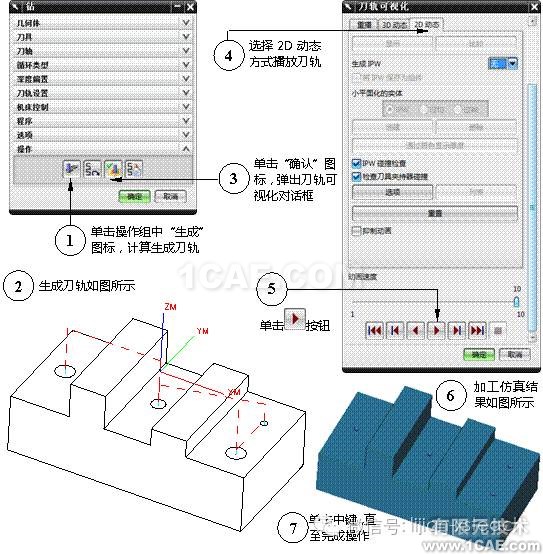

步驟13:按照圖2-36所示生成刀軌,并進行加工仿真。
中心鉆操作AA1所有設置完成后,單擊工具欄上的
按鈕,保存文件。
圖2-36刀軌生成與加工仿真

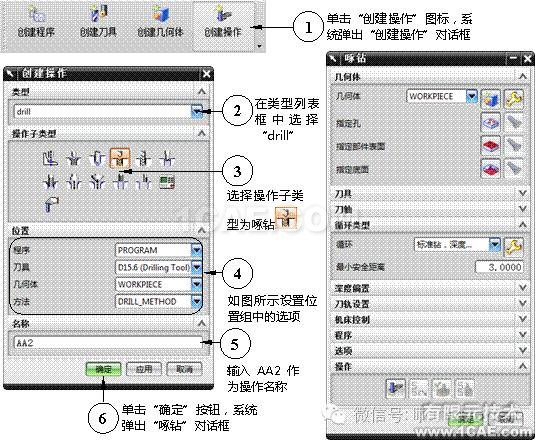

步驟14:按照圖2-37所示創建操作AA2,用于粗鉆2個大孔。
圖2-37操作AA2的創建
系統彈出“啄鉆”對話框后,單擊“確定”按鈕或鼠標中鍵,對話框消失,在操作導航器程序順序視圖中,可以看到“PROGRAM”節點下新產生一個操作AA2。

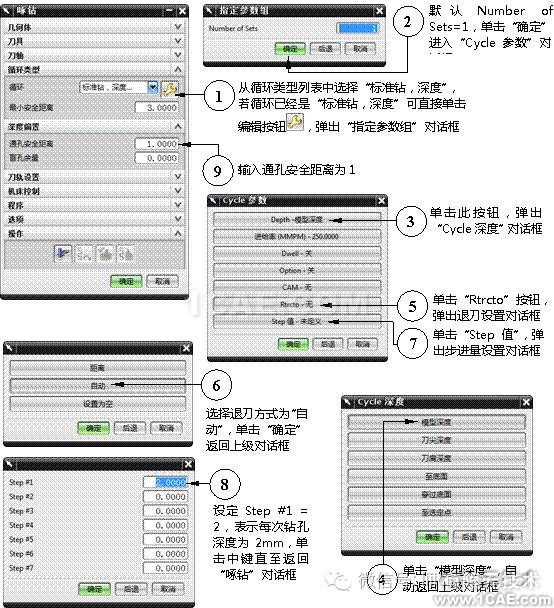

步驟15: 按照圖2-38所示選擇循環類型,設置循環參數和通孔安全距離。
圖2-38循環參數及通孔安全距離設置
步驟16:按照圖2-39所示指定鉆孔位置。
圖2-39鉆孔位置指定
步驟17:按照圖2-40所示設置主軸速度和進給率。
圖2-40鉆孔位置指定
如果在循環參數中已經指定了進給率,則在進給和速度對話框中的切削進給率與已指定值相同,不必重復指定。

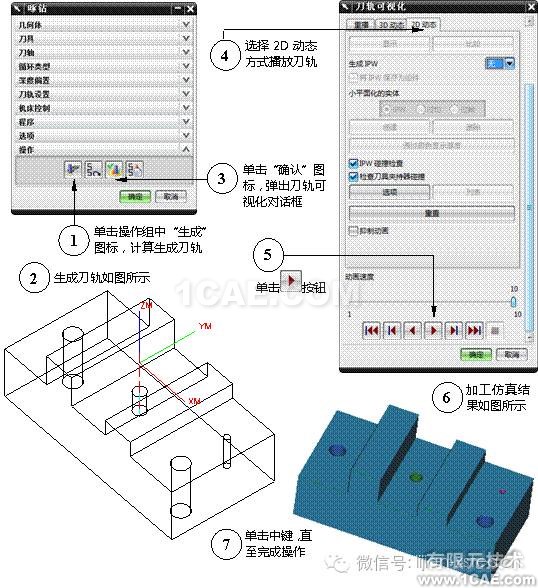

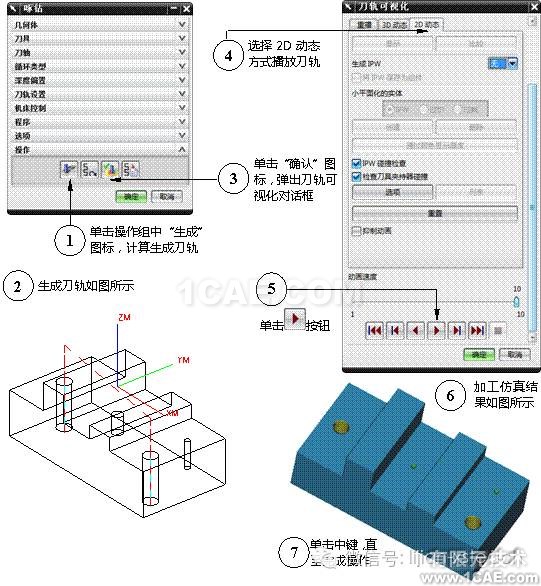

步驟18:按照圖2-41所示生成刀軌,并進行加工仿真。
粗鉆大孔操作AA2所有設置完成后,單擊工具欄上的按鈕,保存文件。
圖2-41刀軌生成與加工仿真
步驟19:按照圖2-42所示復制深孔鉆操作AA2,重命名為AA3,粗鉆中間臺階D12mm盲孔。
圖2-42新操作AA3的建立

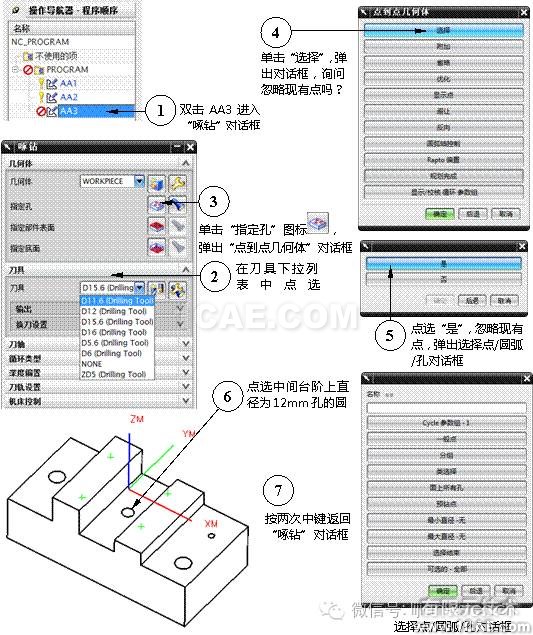

步驟20:按照圖2-43所示更改操作AA3中使用的刀具,重新指定鉆孔位置。
圖2-43更改刀具與重新指定鉆孔位置

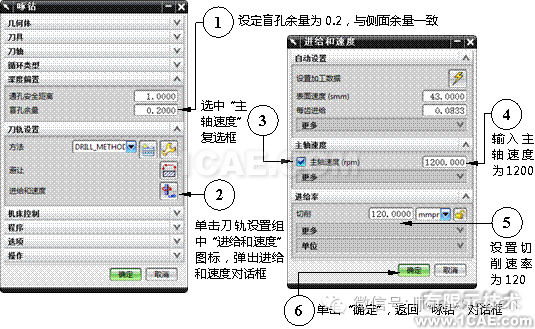

步驟21:按照圖2-44所示修改參數。
圖2-44盲孔余量、主軸速度和進給率設置

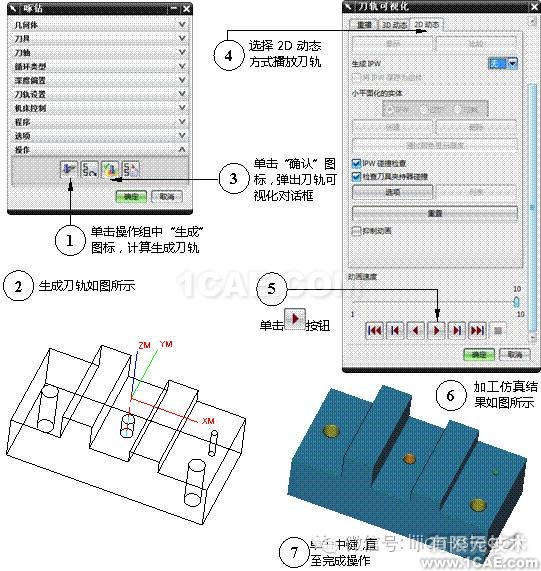

步驟22:按照圖2-45所示生成刀軌,并進行加工仿真。
粗鉆中間臺階孔操作AA3所有設置完成后,單擊工具欄上的按鈕,保存文件。
圖2-45刀軌生成與加工仿真

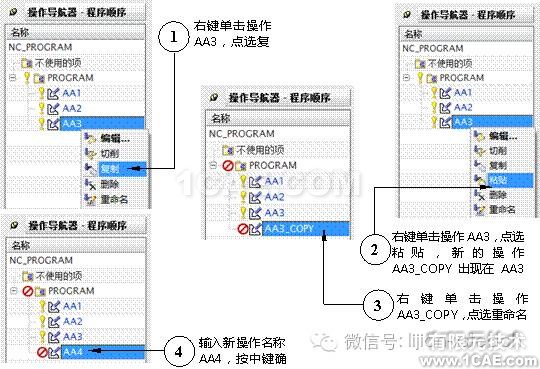

步驟23:按照圖2-46所示復制深孔鉆操作AA3,重命名為AA4,粗鉆右側臺階D6mm盲孔。
圖2-46新操作AA4的建立

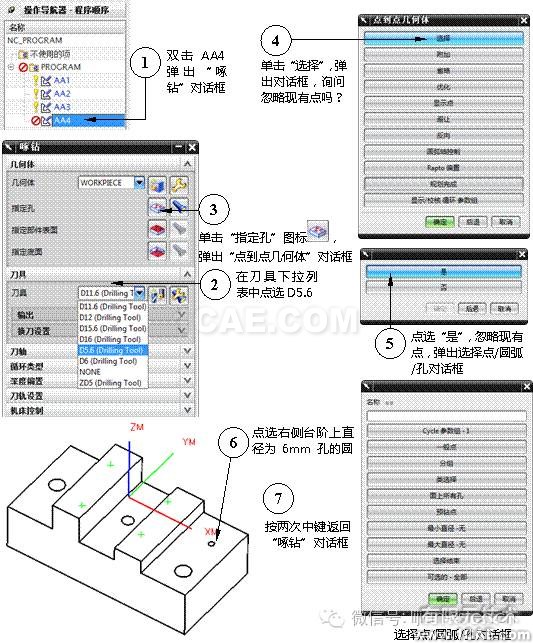

步驟24:按照圖2-47所示更改操作AA4中使用的刀具,重新指定鉆孔位置。
圖2-47更改刀具與重新指定鉆孔位置

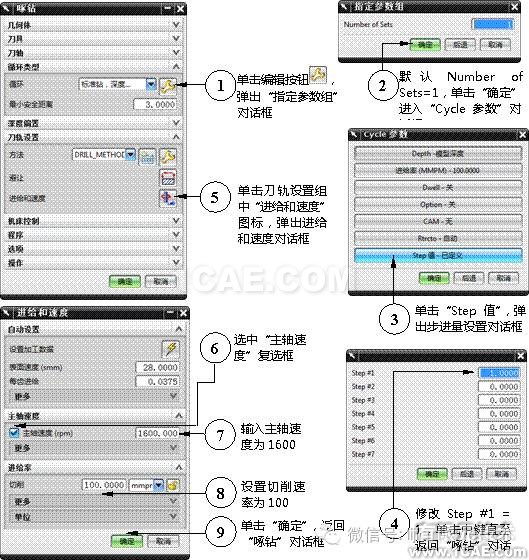

步驟25:按照圖2-48所示修改參數。
圖2-48修改“Step值”、主軸速度和進給率

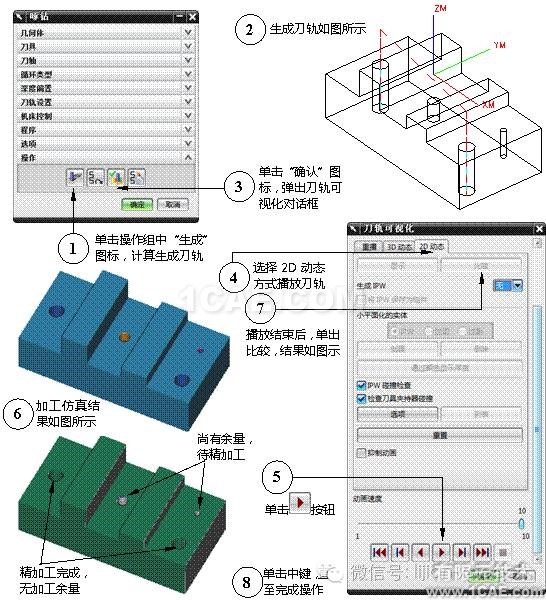

步驟26:按照圖2-49所示生成刀軌,并進行加工仿真。
粗鉆右側臺階孔操作AA4所有設置完成后,單擊工具欄上的
按鈕,保存文件。
圖2-49刀軌生成與加工仿真

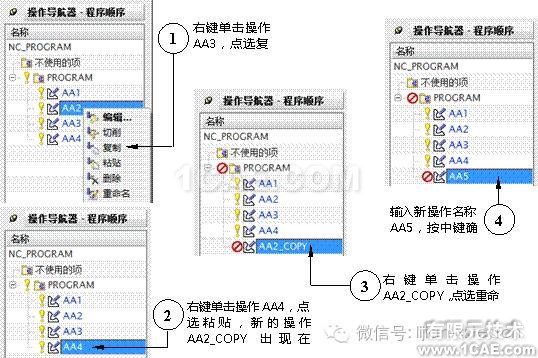

步驟27:按照圖2-50所示復制深孔鉆操作AA2,重命名為AA5,精鉆2個大孔。
圖2-50新操作AA5的建立

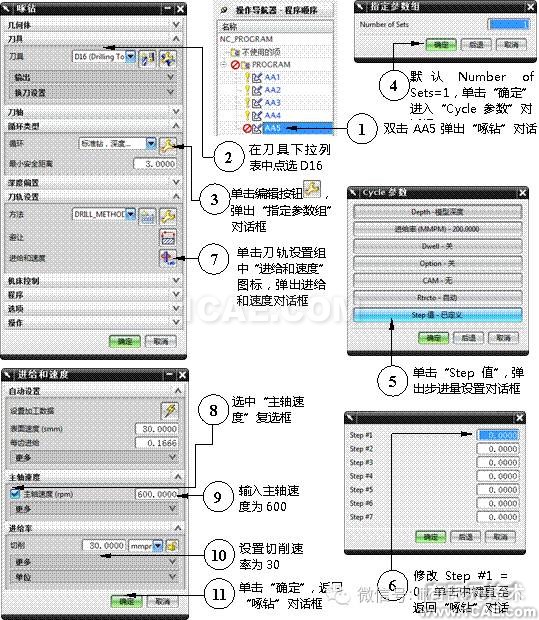

步驟28:按照圖2-51所示更改操作AA5中使用的刀具,修改參數。
精加工孔時,選擇循環參數“Step值”設定步進量,并設定Step #1 =0,表示一次鉆孔至所設定深度。
圖2-51更改刀具與修改“Step值”、主軸速度和進給率
步驟29:按照圖2-52所示生成刀軌,并進行加工仿真。
精鉆兩側臺階孔操作AA5所有設置完成后,單擊工具欄上的按鈕,保存文件。
圖2-52刀軌生成與加工仿真

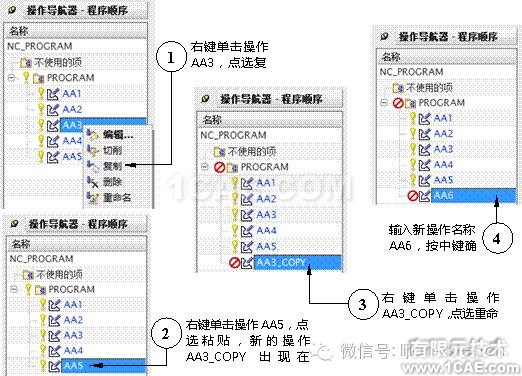

步驟30:按照圖2-53所示復制深孔鉆操作AA3,重命名為AA6,精鉆中間臺階孔。
圖2-53新操作AA6的建立

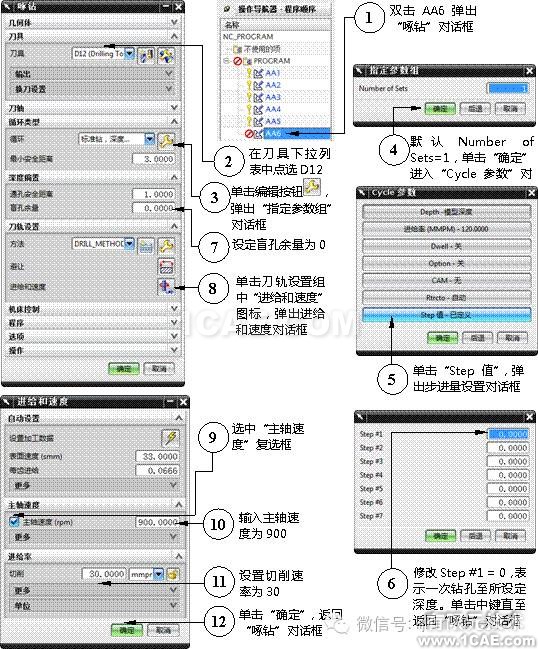

步驟31:按照圖2-54所示更改操作AA5中使用的刀具,修改參數。
圖2-54更改刀具與修改“Step值”、盲孔余量、主軸速度和進給率
步驟32:按照圖2-55所示生成刀軌,并進行加工仿真。
精鉆中間臺階孔操作AA6所有設置完成后,單擊工具欄上的按鈕,保存文件。
圖2-55刀軌生成與加工仿真

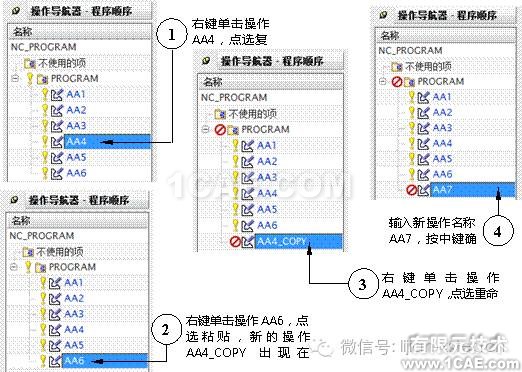

步驟33:按照圖2-56所示復制深孔鉆操作AA4,重命名為AA7,精鉆右側臺階孔。
圖2-56新操作AA7的建立
步驟34:按照圖2-57所示更改操作AA5中使用的刀具,修改參數。
圖2-57更改刀具與修改“Step值”、盲孔余量、主軸速度和進給率
步驟35:按照圖2-58所示生成刀軌,并進行加工仿真。
精鉆右側臺階孔操作AA7所有設置完成后,單擊工具欄上的按鈕,保存文件。
圖2-58刀軌生成與加工仿真
