UG10 發動機活塞運動仿真圖片+視頻教程

2016-08-20  by:CAE仿真在線  來源:互聯網

本文后附帶視頻。

在用UG10.0創建發動機活塞的運動仿真時,需要為其添加滑動副及旋轉副,與以往所創建的運動仿真不同在于,在本例中,要額外增加連接連桿,關于發動機活塞運動仿真模擬請看此NX10.0教程;

NX運動仿真步驟:

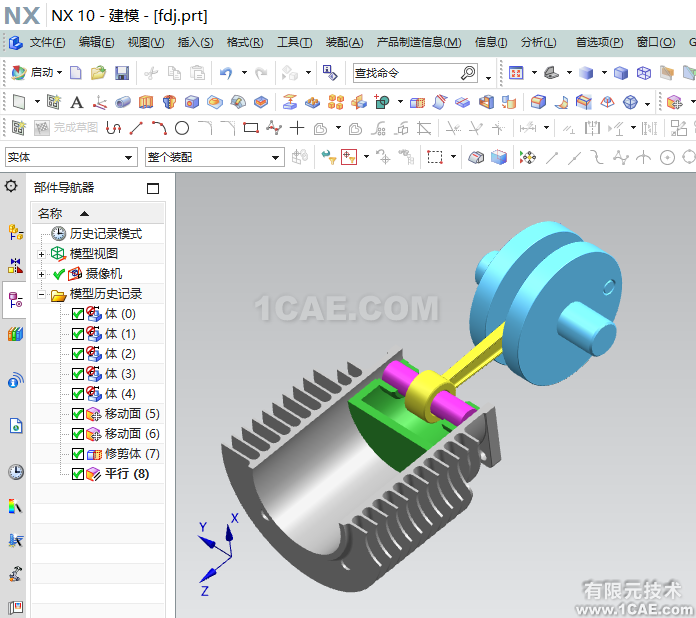

1、打開事先繪制好的發動機三維模型;(發動機活塞零件包括曲軸、連接桿、火塞、缸體、銷釘?shù)攘慵?

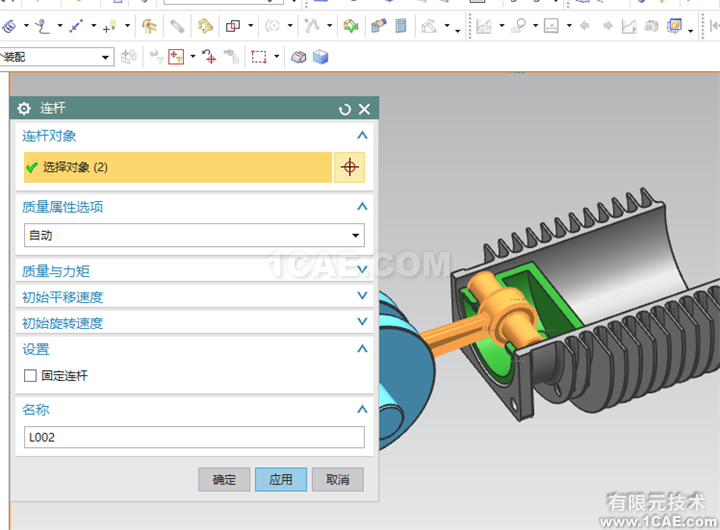

2、從UG10.0建模模塊切換到運動仿真模塊,新建一個運動仿真并為其創建連桿,在創建連桿時需要注意,連接桿與銷釘要?jiǎng)?chuàng)建在一起;

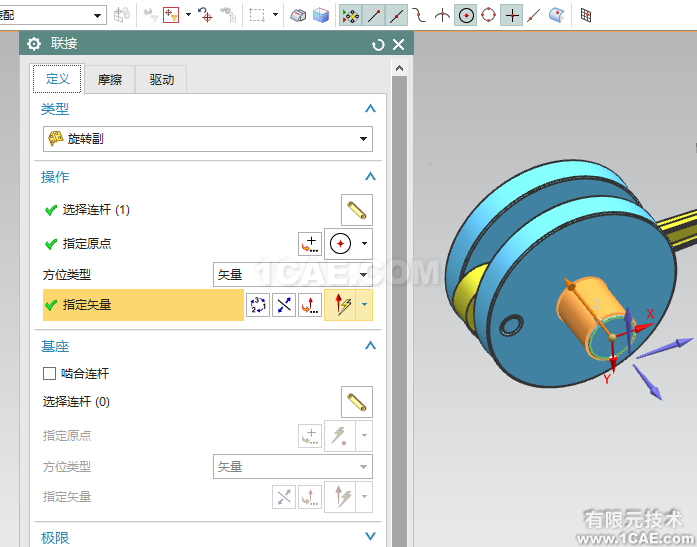

3、把曲軸作為第一個運動副,其類型為旋轉副,在創建旋轉副時,要為其增加驅動;

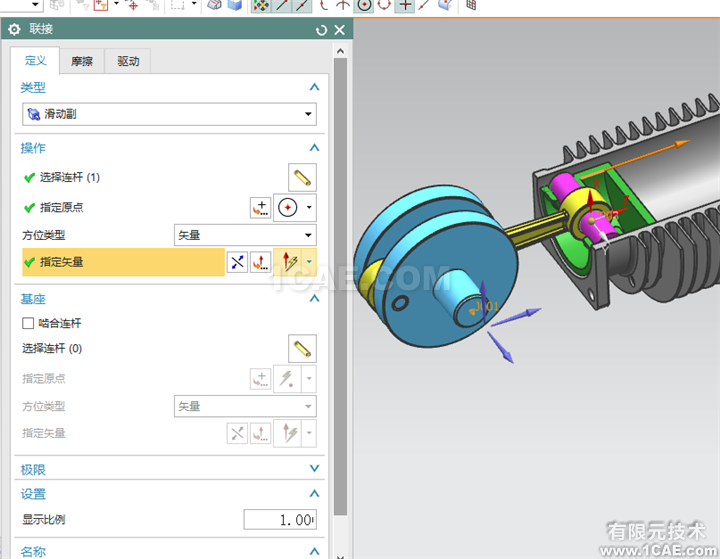

4、依次創建旋轉副(需要添加連接連桿),最后為活塞增加滑動副;

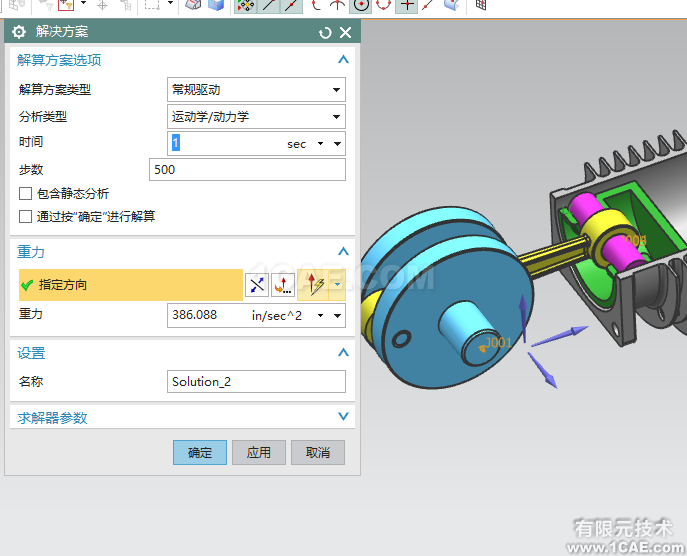

5、在以上四步完成后,單擊計算求解;步數可以設置成500,時間可以給1;

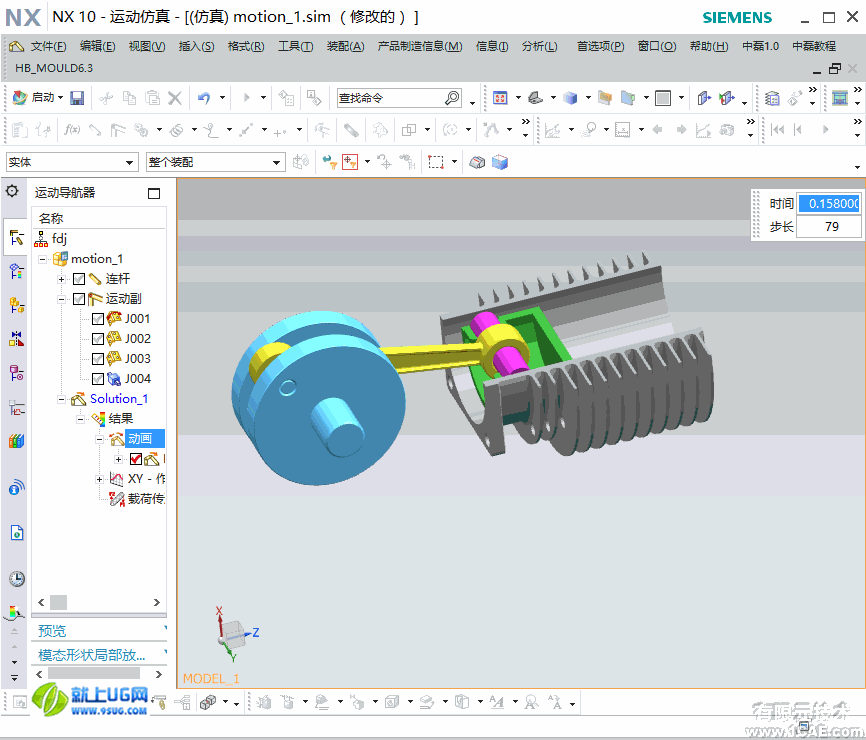

6、通過解算、動畫等一系列的操作,最終使用UG10.0模擬出的發動機活塞運動仿真如圖;
