UG中裝配與非裝配標準件之間轉換教程

2016-08-20  by:CAE仿真在線  來源:互聯網

UG中裝配與非裝配標準件之間的轉換教程有的公司習慣在UG部件設計,部件設計怎么調MW裝配標準件?有的公司要求直接在UG裝配檔設計,UG裝配怎么調用胡波外掛非參標準件?UG裝配和部件之間可通過WAVE幾何鏈接器共享圖素,步驟如下:

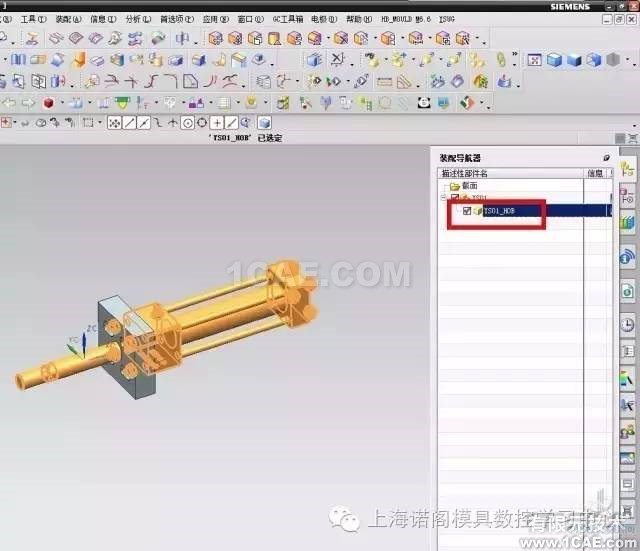

一.從優勝外掛中調出油缸

UG中裝配與非裝配標準件之間轉換教程ug設計案例圖片1

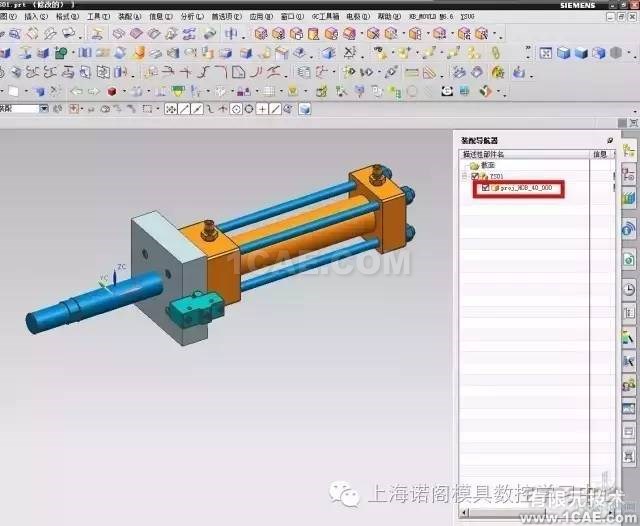

二.以裝配(文件)形式存在

UG中裝配與非裝配標準件之間轉換教程ug培訓資料圖片2

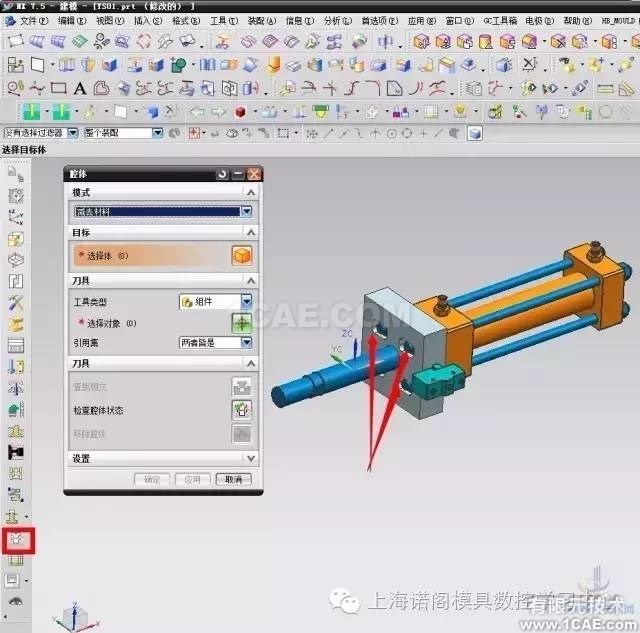

三.減腔 減出加工孔

UG中裝配與非裝配標準件之間轉換教程ug培訓資料圖片3

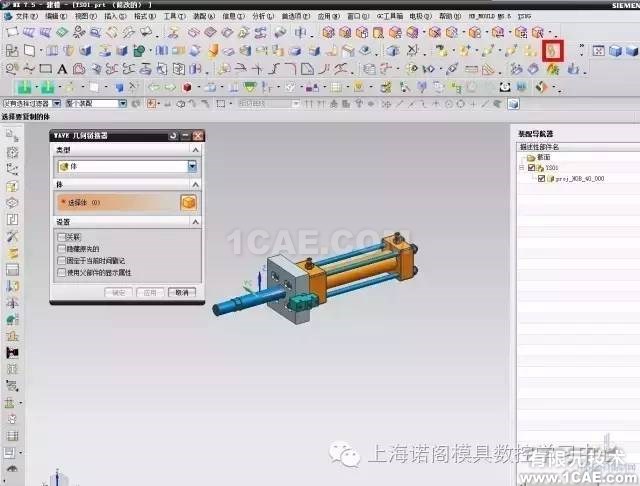

四.鏈接命令復制一份


UG中裝配與非裝配標準件之間轉換教程ug培訓資料圖片4

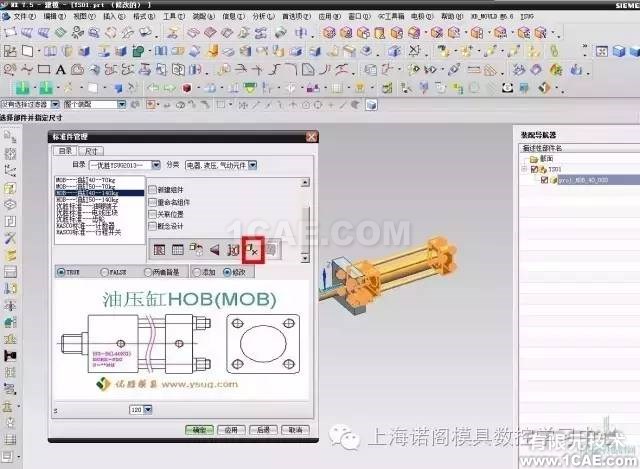

五.刪除標準件


UG中裝配與非裝配標準件之間轉換教程ug培訓資料圖片5

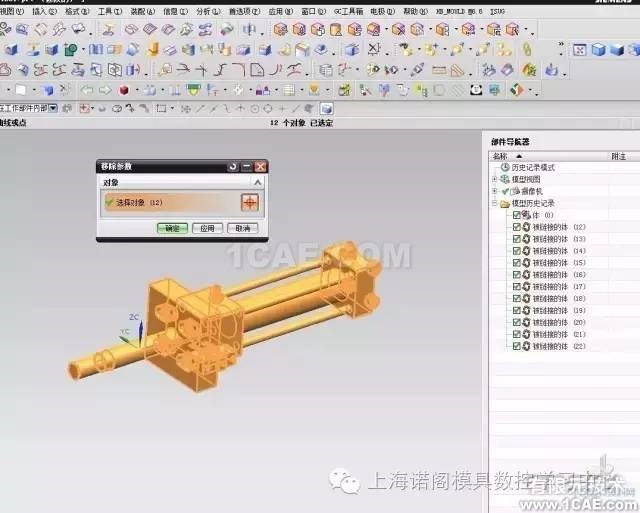

六.鏈接的實體移出參數


UG中裝配與非裝配標準件之間轉換教程ug設計圖片6

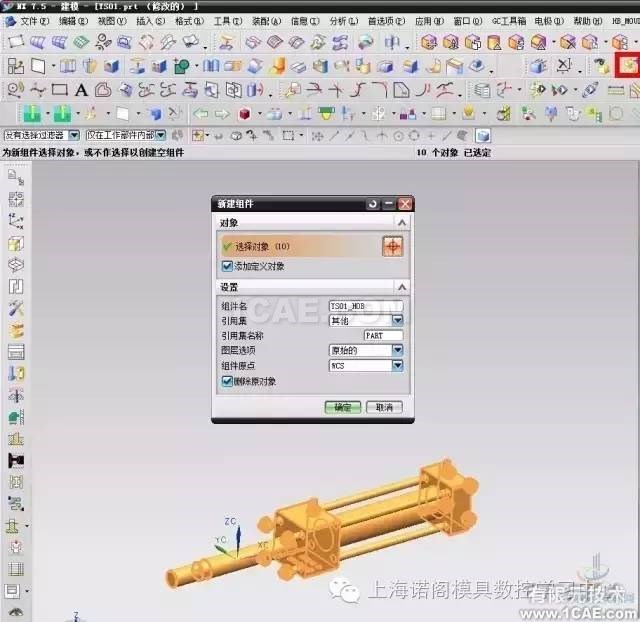

七.新建組件


UG中裝配與非裝配標準件之間轉換教程ug設計圖片7
八.生成裝配


UG中裝配與非裝配標準件之間轉換教程ug設計圖片8
