搜索UG規律延伸用法之波紋墊片的畫法
2016-08-12 by:CAE仿真在線 來源:互聯網

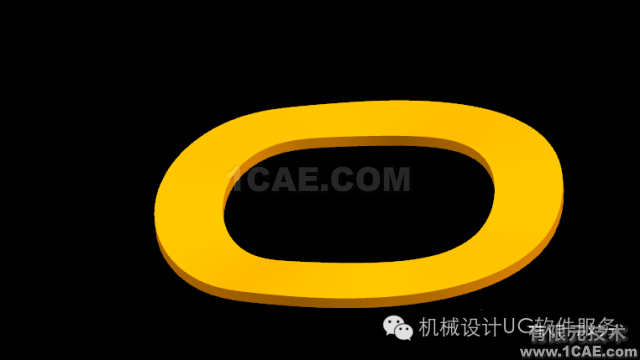

首先我們看下波紋墊片長什么樣子吧!

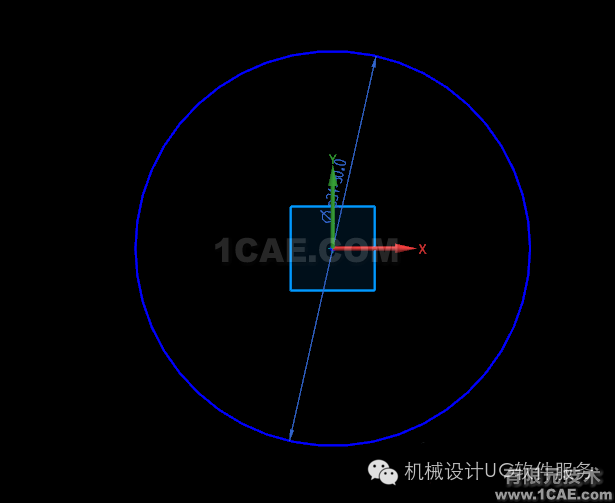

第一步:首先,我們先在草圖里面畫一個圓

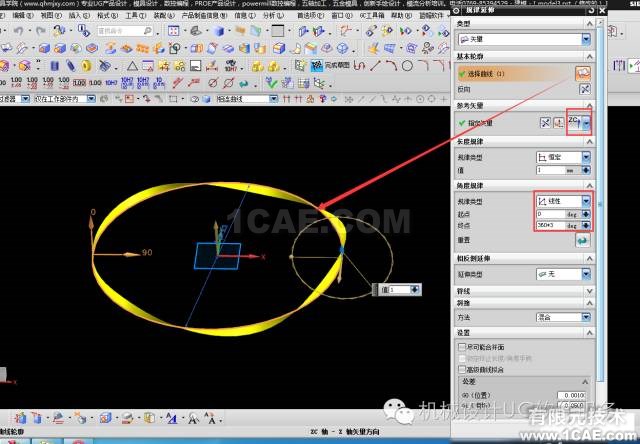

再用規律延伸繞圓三圈生成螺旋面,這里,我們類型選擇矢量,角度為線性變化,從0到180度。

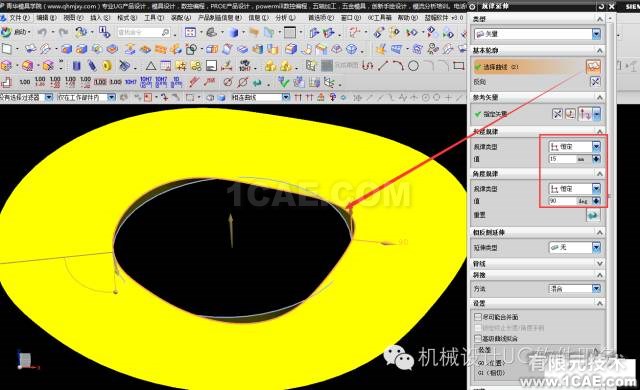

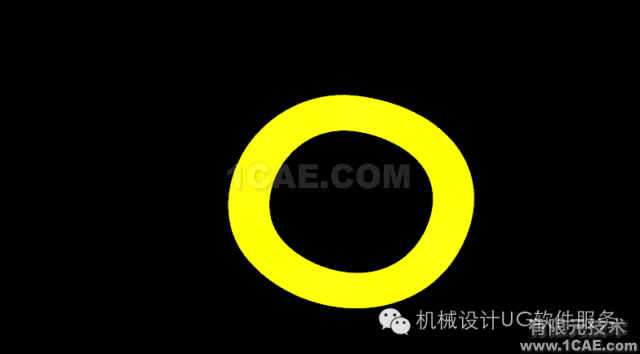

再螺旋面另一邊接著做規律延伸,生成波紋面,還是矢量方式,角度改為恒定(與Z軸保持90度)

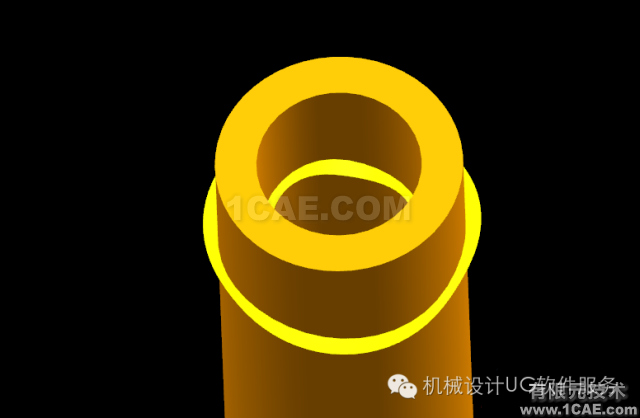

最后我們用管道去求交。
然后我們加厚就完成啦!
