UG加載刀徑補償方法

2016-08-08  by:CAE仿真在線  來源:互聯網


UG加載刀徑補償方法ug模具設計技術圖片1

 遇到光框/ 光孔(裝配孔) 時候往往需要加工精光至能夠?qū)崿F(xiàn)裝配為止第一種方法:直接修改余量版本固然可以實現  夜班作業由于沒有編程 已致無法修改。

第二種方法: 是利用 G41 G42 左右補償   需要加大光刀是 操作員直接修改機床的補償值即可。

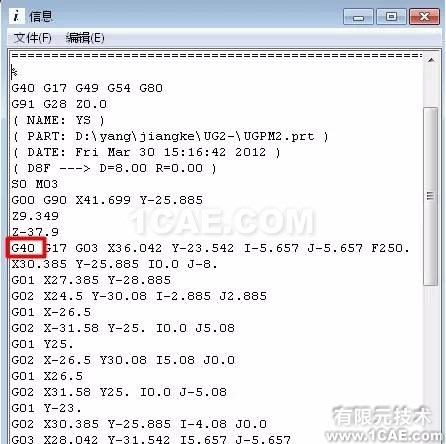

以下是沒有補償?shù)暮筇幚?

UG加載刀徑補償方法ug設計技術圖片2

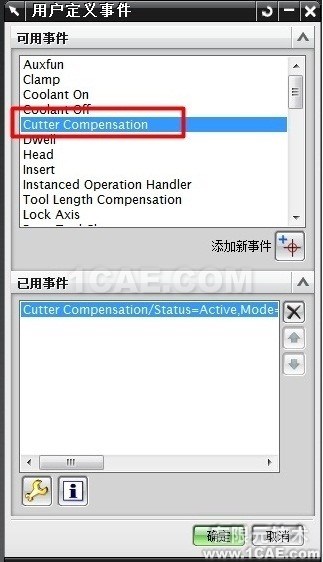

加入此事件:

UG加載刀徑補償方法ug設計技術圖片3

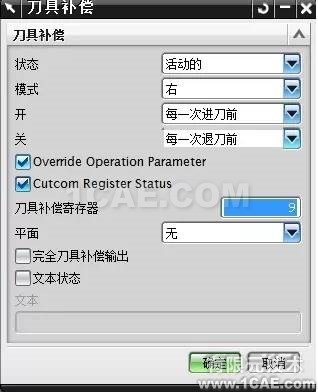

設置補償模式與刀具補償寄存器:

UG加載刀徑補償方法ug設計技術圖片4

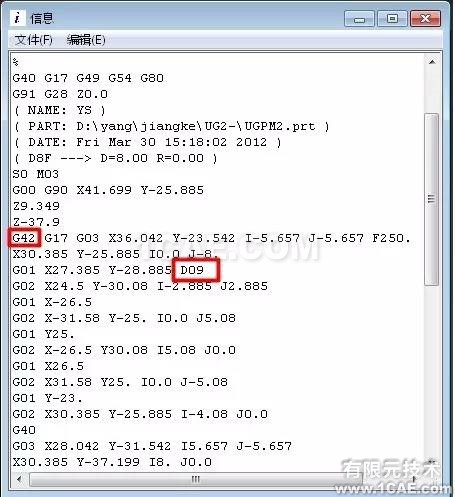

經過補償?shù)暮筇幚?

UG加載刀徑補償方法ug設計技術圖片5
