True-Load典型應用案例分享

2018-05-08  by:CAE仿真在線  來源:互聯網

一、縮短“割草機再設計”周期

?

因功能/需求的變化導致割草機發動機甲板結構的改變,為了設計可靠的甲板結構,需要準確地評價甲板的受力。True Load通過將試驗與仿真相結合,大大縮短了“割草機再設計”的研發周期。

True Load確定載荷的過程如下圖所示:

那么引入True Load之后研發周期發生了哪些變化呢?通過如下對比,True Load的價值不言而喻。

未使用True Load:

因載荷不確定,采用估算載荷作為計算輸入。

初始FEA模型:1 days

單次迭代計算樣機測試(輸入基于估算載荷): 6 weeks

5次迭代:30 weeks

使用True Load:

初始FEA模型及True-Load/Pre-Test測試預分析: 1 days

規劃試驗:1 days

收集測試得到的應變:1 days

True-Load/Post-Test計算載荷:1 hours

單次迭代FEA /True-QSE /Fatigue(輸入基于確定載荷): 1 days

5次迭代:8 days

二、Rolling Train wheel應用視頻

?

Problem Statement

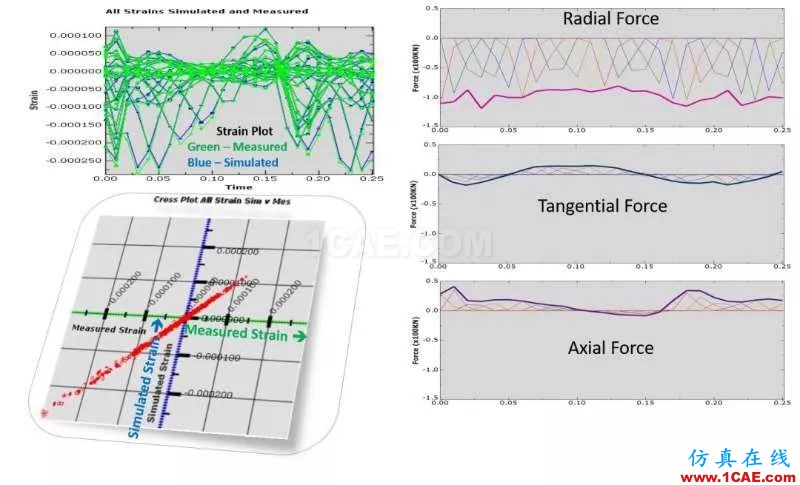

Unit Loads / Gauges

Correlation / Loads

Results

注:視頻內容轉自True Load,旨在分享,版權歸原作者所有。
