Icepak前處理功能速覽

2018-08-20  by:CAE仿真在線  來源:互聯網

SpaceClaim作為ANSYS全線產品的核心幾何前處理工具,比DesignModeler更簡單、高效。本篇文章以Icepak機箱散熱分析為例,展示SpaceClaim為Icepak作前處理的功能。

1. 拖拽幾何到設計窗口——完成導入。

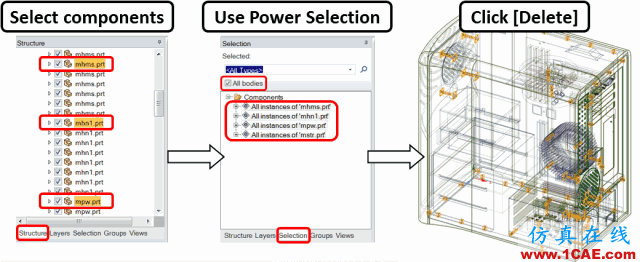

2. 選擇面板按照名字,篩選處多個零件集合,鍵盤Delete——螺栓、螺母等90個零件被刪除。

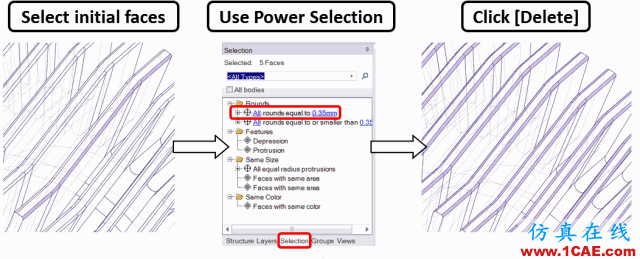

3. 選擇面板按照圓角半徑,選中所有圓角,鍵盤Delete——風扇、翅片等600個圓角被移除。

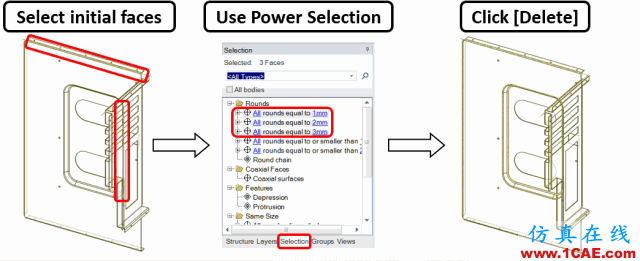

4. 選擇面板按照圓角半徑,選中所有折彎,鍵盤Delete——32處鈑金折彎被移除。

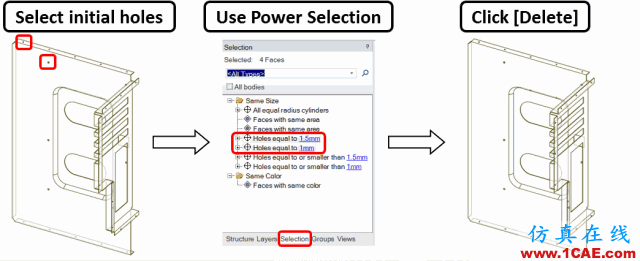

5. 選擇面板按照圓角半徑,選中所有圓孔,鍵盤Delete——32處鈑金通孔被移除。

6.

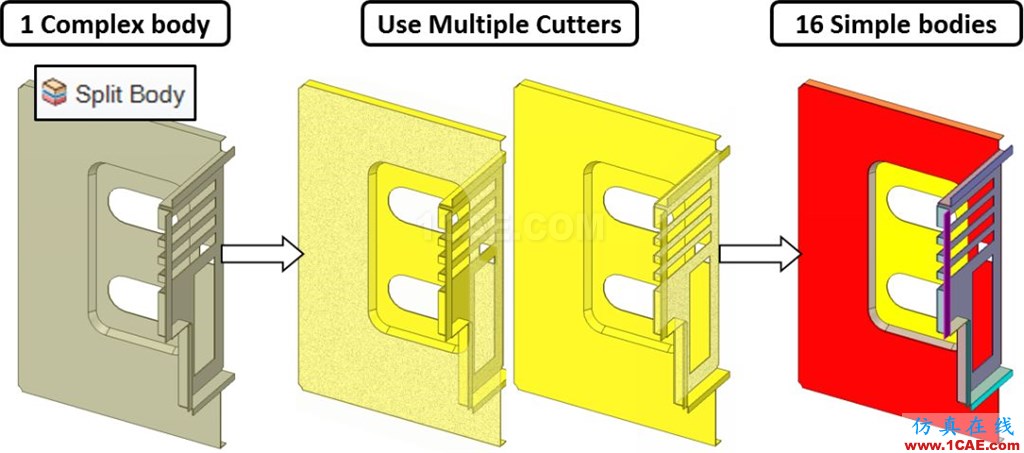

簡化工具,自動切割復雜體為——16個組合體。

7.

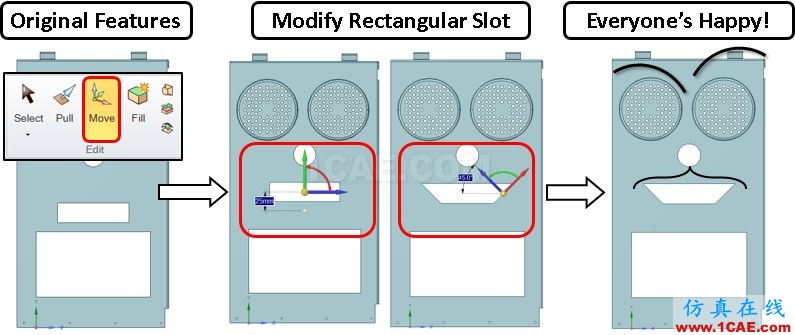

移動工具,修正長圓孔——2處機箱特征。

8.

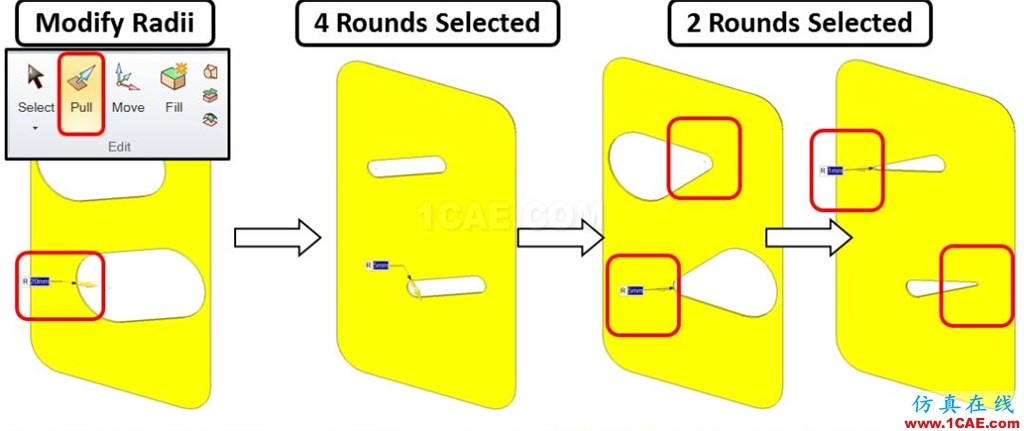

拉動工具,拖拽修改圓角大小——2處機箱特征。

9. Ctrl+

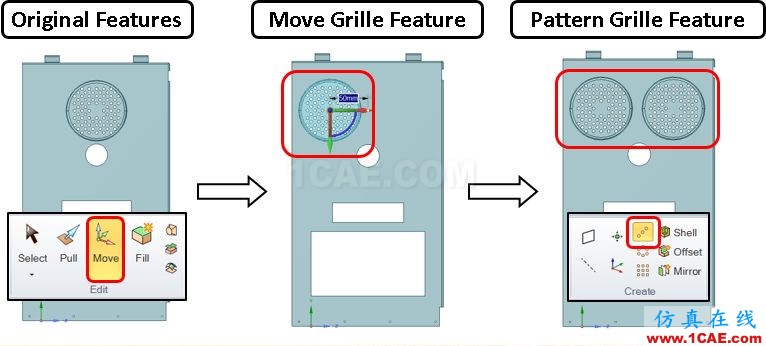

移動工具,復制特征——機箱增加1個通風口。

10 .

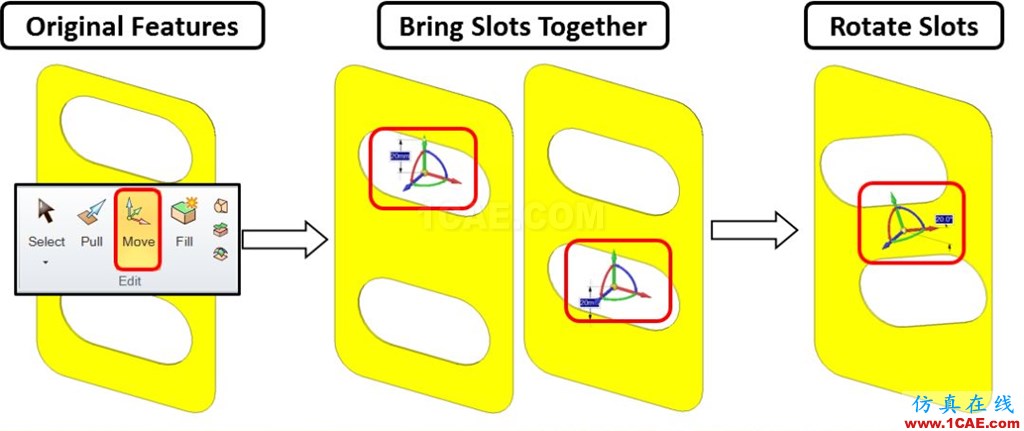

移動工具,6DOF修正插口——1處機箱特征。

11.

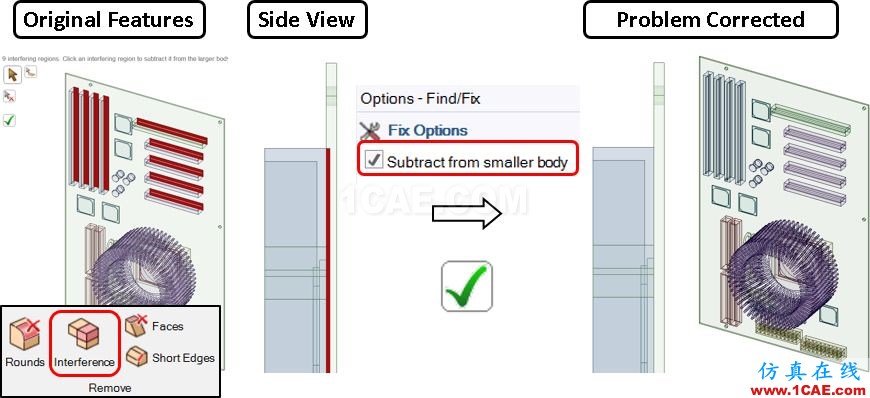

干涉工具,從較小體中去除——9處接口干澀處理。

12.

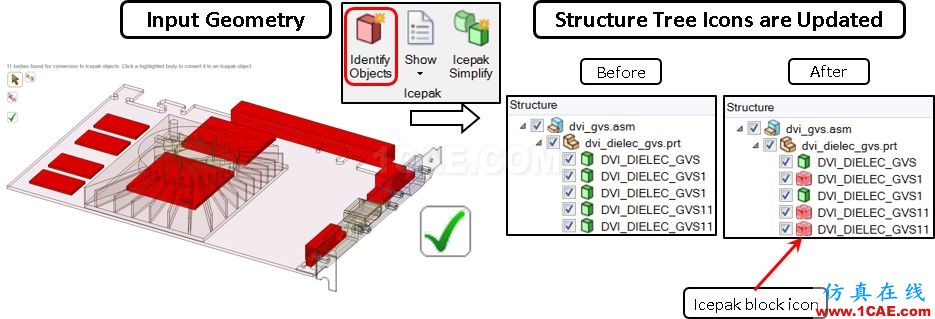

識別對象,識別為Icepak的簡單形狀。

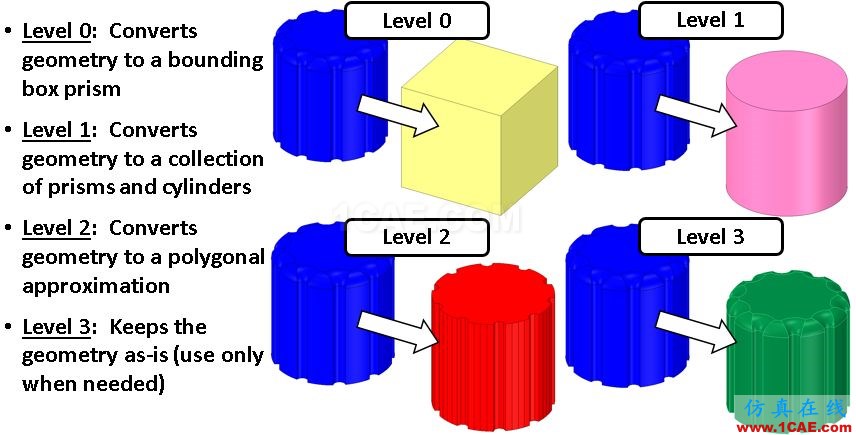

12.a. 識別對象工具有不同級別可選:

12.b. 識別對象工具還可以根據仿真對象進行選擇:

13.

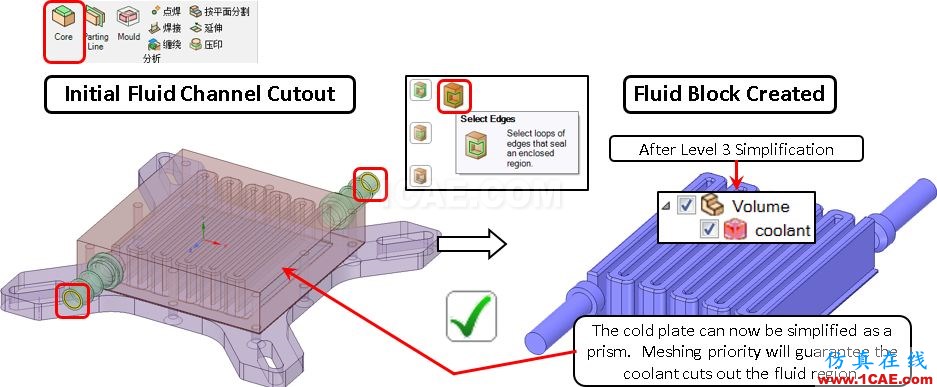

體積抽取工具,創建冷板抽流體域。

A. 利用腳本工具,批處理提高效率。

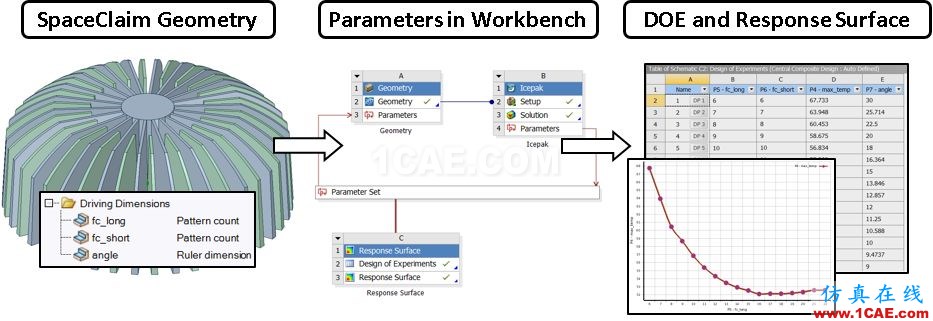

B. 與DX參數優化結合,優化分析。
