技巧 | 某強迫風冷機箱網格劃分策略

2017-12-01 by:CAE仿真在線來源:互聯網

機箱中包含散熱器、異形導流罩、風扇、芯片等模型,熱模型中大部分幾何為Icepak的原始幾何體,但是在局部區域存在異形CAD類型的Plate導流罩;導流罩區域內還包含了芯片、高密度叉齒散熱器,如圖1所示。

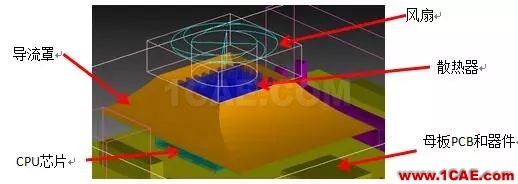

圖1 強迫風冷機箱模型

表格1中列出了機箱模型中各個幾何體的形狀特點及空間位置特點。

表格1 風冷機箱模型本身特點

名稱	形狀	位置
母板PCB和器件	Icepak原始幾何體	導流罩外部
導流罩	CAD異形Plate薄殼	母板PCB上
散熱器	Icepak原始幾何體	導流罩內部
CPU芯片	Icepak原始幾何體	導流罩內部
風扇	Icepak原始幾何體	導流罩上部

此機箱網格劃分的方法為:

建立非連續性網格:由于模型中大部分幾何體為Icepak認可的原始幾何體,但是在局部區域存在異形的CAD幾何體,因此必須對異形幾何體所處的空間區域建立非連續性網格Assembly 1;由于模型中的散熱器為高密度的叉齒散熱器,因此必須對其建立非連續性網格Assembly 2。

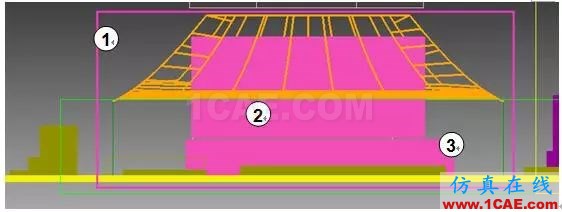

圖2 非連續性網格

由于模型本身的幾何布局,導致建立的非連續性網格Assembly 1和非連續性網格Assembly 2相交,因此按照非連續性網格的規則,需要將非連續性網格Assembly 2拖動至非連續性網格Assembly 1內部;因此Assembly 1包含了Assembly 2;在模型中由于芯片的尺寸比較小,需要將其建立非連續性網格Assembly 3;同樣,將Assembly 3拖動至非連續性網格Assembly 1內部,這樣,Assembly 1包含了Assembly 2和Assembly 3;如圖2所示。

在整體的網格控制面板中,選擇網格類型為非結構化網格;對于Assembly 1,設置其網格類型為Mesher-HD;而對于Assembly 2和Assembly 3則都使用非結構化網格類型。表格2羅列了不同模型使用的網格類型。

表格2 不同模型及Assembly使用的網格類型

名稱	非連續性網格位置	子Assembly	網格類型
母板PCB和器件	無非連續性網格		背景網格為非結構化網格
導流罩Assembly	位于模型樹下	包含散熱器Assembly和芯片Assembly	Mesher-HD的非連續性網格,使用多級網格對導流罩進行網格處理
散熱器Assembly	位于導流罩Assembly下		非連續性網格的非結構化網格
CPU芯片Assembly	位于導流罩Assembly下		非連續性網格的非結構化網格
風扇Assembly	位于模型樹下		非連續性網格的非結構化網格
